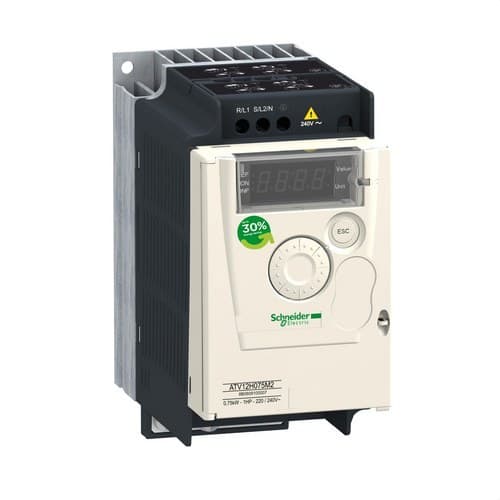

Variateur de vitesse ALTIVAR-12 0,55KW 240V 1PH

Le variateur de vitesse Schneider Electric Altivar 12 ATV12H055M2 est conçu pour contrôler la vitesse et le couple de moteurs asynchrones triphasés jusqu’à 0,55 kW / 0,75 HP à partir d’une alimentation électrique monophasée de 200 à 240 V CA. Il fournit un courant nominal de sortie de 3,5 A et une tension de sortie triphasée de 200 à 240 V, offrant une solution compacte pour les petites machines, pompes, ventilateurs et équipements commerciaux.

L’ATV12H055M2 appartient à la gamme Altivar 12 de Schneider Electric et combine contrôle vectoriel sans capteur, régulation V/F, communication Modbus, entrées et sorties programmables, filtre CEM intégré et différentes protections électroniques. Sa large plage de fréquence de sortie de 0,5 à 400 Hz permet d’adapter le fonctionnement du moteur aux besoins réels de chaque application.

Variateur Altivar 12 de 0,55 kW

Cette référence est dimensionnée pour des moteurs asynchrones d’une puissance nominale de :

• Puissance nominale du moteur : 0,55 kW.
• Puissance équivalente : 0,75 HP.
• Courant nominal de sortie : 3,5 A à 4 kHz.
• Tension de sortie : 200-240 V CA triphasé.

L’utilisation d’un variateur permet de modifier la fréquence appliquée au moteur afin de réguler sa vitesse, d’effectuer des démarrages et arrêts progressifs et d’adapter le fonctionnement de la machine aux besoins du processus.

Entrée monophasée et sortie triphasée

Une caractéristique particulièrement importante de l’ATV12H055M2 est qu’il est alimenté par un réseau monophasé de 200-240 V CA, tandis que sa sortie est destinée à un moteur triphasé de 200-240 V.

Par conséquent, l’indication 1PH de la référence commerciale correspond exclusivement à l’alimentation d’entrée du variateur. Cela ne signifie pas que l’équipement est conçu pour piloter un moteur monophasé conventionnel.

Les principales caractéristiques d’alimentation sont :

• Nombre de phases d’entrée : 1 phase.
• Tension nominale d’alimentation : 200-240 V CA.
• Tolérance de tension : -15 % / +10 %.
• Fréquence d’alimentation : 50/60 Hz ±5 %.
• Courant de ligne à 200 V : 8 A.
• Courant de ligne à 240 V : 6,7 A.

Sortie triphasée de 3,5 A

Le variateur fournit un courant continu nominal de sortie de 3,5 A à une fréquence de commutation de 4 kHz.

Il dispose également d’une capacité de surcharge transitoire pour répondre à des augmentations ponctuelles de couple :

• Courant nominal continu : 3,5 A.
• Courant transitoire pendant 60 secondes : 5,3 A.
• Courant transitoire pendant 2 secondes : 5,8 A.

Ces performances permettent de faire face à certains efforts transitoires lors des accélérations ou des augmentations momentanées de charge, toujours dans les limites définies par Schneider Electric.

Fréquence de sortie de 0,5 à 400 Hz

L’ATV12H055M2 permet de régler la fréquence de sortie entre 0,5 et 400 Hz, offrant une large plage de régulation de la vitesse du moteur.

La fréquence maximale configurée doit toujours respecter les caractéristiques mécaniques et électriques du moteur et de la machine entraînée. Le fait que le variateur puisse atteindre 400 Hz ne signifie pas que n’importe quel moteur puisse fonctionner en toute sécurité à cette fréquence.

Contrôle vectoriel sans capteur

Schneider Electric intègre différents profils de commande pour moteurs asynchrones :

• Contrôle vectoriel de flux sans capteur.
• Rapport tension/fréquence V/F.
• Rapport tension/fréquence quadratique.

Le contrôle vectoriel sans capteur permet d’améliorer le comportement du moteur et la régulation du couple sans avoir besoin d’installer un codeur externe.

Surcouple transitoire jusqu’à 170 %

L’Altivar 12 offre un surcouple transitoire d’environ 150 à 170 % du couple nominal du moteur, selon la puissance du variateur et les caractéristiques du moteur utilisé.

Cette capacité est utile lors de certaines accélérations ou augmentations ponctuelles de charge mécanique.

Plage de vitesse 1:20

Schneider Electric spécifie une plage de vitesse de 1 à 20 pour l’ATV12H055M2.

Cette capacité, combinée au contrôle vectoriel sans capteur, permet de réguler le fonctionnement du moteur sur une large plage afin de l’adapter aux processus de pompage, ventilation, transport et petites machines.

Fréquence de commutation réglable

La fréquence de commutation peut être configurée entre 2 et 16 kHz.

• Fréquence nominale : 4 kHz.
• Plage réglable : 2-16 kHz.
• Fonctionnement continu au-dessus de 4 kHz : peut nécessiter une réduction de courant.

Le réglage de la fréquence de commutation permet de trouver un équilibre entre bruit acoustique du moteur, échauffement et performances électriques.

Rampes d’accélération et de décélération

Le variateur permet de configurer des rampes d’accélération et de décélération de 0 à 999,9 secondes.

Schneider Electric prévoit des profils de rampe linéaires ainsi que des courbes S et U, permettant d’adapter la réponse de la machine à différents besoins mécaniques.

Un démarrage progressif peut réduire les contraintes sur :

• Accouplements.
• Courroies.
• Réducteurs.
• Pompes.
• Transmissions.
• Autres composants mécaniques.

Freinage par injection de courant continu

L’Altivar 12 permet d’effectuer un arrêt contrôlé par injection de courant continu pendant un maximum de 30 secondes.

De plus, Schneider Electric spécifie un couple de freinage allant jusqu’à environ 70 % du couple nominal du moteur sans résistance de freinage.

Cette référence n’intègre pas de hacheur de freinage, un point à prendre en compte lorsque l’application nécessite des freinages particulièrement rapides ou avec une énergie régénérative élevée.

Communication Modbus intégrée

Le Schneider Electric ATV12H055M2 intègre de série le protocole de communication Modbus.

La connexion s’effectue via :

• Interface physique : RS-485 2 fils.
• Connecteur : RJ45 en façade.
• Protocole : Modbus RTU.
• Adresses configurables : 1-247.
• Vitesses disponibles : 4 800, 9 600, 19 200 et 38 400 bit/s.

La communication permet d’intégrer le variateur dans certains systèmes d’automatisation pour consulter les paramètres, états et valeurs de fonctionnement ou modifier des consignes compatibles.

4 entrées numériques programmables

L’équipement dispose de 4 entrées numériques programmables LI1-LI4 en 24 V CC.

Ces entrées peuvent être configurées pour différentes fonctions d’automatisation, notamment :

• Marche avant.
• Marche arrière.
• Arrêt.
• Sélection de vitesses.
• Fonctions de commande configurables.

Le variateur accepte une logique positive Source et une logique négative Sink selon la configuration sélectionnée.

Entrée analogique configurable

L’ATV12H055M2 dispose de 1 entrée analogique AI1, configurable pour différents signaux de consigne :

• 0-10 V.
• 0-5 V.
• 0-20 mA.

Cette entrée permet de recevoir une référence de vitesse depuis des potentiomètres, contrôleurs, capteurs ou systèmes d’automatisation compatibles.

Sortie analogique configurable

Il intègre également 1 sortie analogique AO1, configurable comme :

• 0-10 V.
• 0-20 mA.

Elle peut être utilisée pour transmettre des informations de fonctionnement vers des équipements externes compatibles.

Sorties numériques et relais intégré

L’Altivar 12 inclut des sorties destinées à la signalisation et à la commande externe :

• 2 sorties numériques.
• 1 sortie relais avec contact inverseur R1A/R1B/R1C.

La sortie relais admet, entre autres capacités, jusqu’à 3 A à 250 V CA pour charge résistive dans les conditions spécifiées par Schneider Electric.

Sources auxiliaires internes

Le variateur intègre des alimentations auxiliaires pour faciliter le raccordement des dispositifs de commande :

• 5 V CC : pour potentiomètre de référence.
• 24 V CC : pour les entrées logiques.

Ces deux sources intègrent une protection contre les surcharges et les courts-circuits dans leurs valeurs nominales.

Filtre CEM intégré

La référence ATV12H055M2 intègre un filtre CEM intégré pour limiter les perturbations électromagnétiques conduites générées pendant le fonctionnement.

Le respect des niveaux de compatibilité électromagnétique dépend du type d’installation, de la fréquence de commutation, de la longueur du câble moteur, du blindage et des autres conditions indiquées par Schneider Electric.

Protections électroniques intégrées

Le variateur intègre différentes fonctions de protection pour surveiller l’équipement et le moteur connecté.

Parmi elles figurent :

• Protection thermique électronique du moteur par calcul I²t.
• Protection contre les surtensions réseau.
• Protection contre les sous-tensions.
• Protection contre les surintensités entre les phases de sortie et la terre.
• Protection contre la surtempérature du variateur.
• Protection contre les courts-circuits entre phases du moteur.

Pour que la protection thermique électronique du moteur fonctionne correctement, il est nécessaire de configurer correctement les paramètres correspondant à la plaque signalétique du moteur.

Compensation du glissement

L’ATV12 inclut une compensation du glissement du moteur, préréglée en usine et configurable.

Cette fonction permet de compenser une partie de la réduction de vitesse qu’un moteur asynchrone subit lorsque la charge mécanique augmente.

Applications de l’Altivar 12 ATV12H055M2

Schneider Electric destine la gamme Altivar 12 principalement aux machines simples, à l’industrie, aux équipements commerciaux et aux applications CVC.

Parmi les applications courantes, on trouve :

• Pompes.
• Ventilateurs.
• Extracteurs.
• Convoyeurs.
• Bandes transporteuses.
• Mélangeurs.
• Petites machines industrielles.
• Équipements commerciaux.
• Équipements de ventilation.
• Systèmes simples de climatisation.
• Machines textiles et de repassage.

Optimisé pour le pompage et la ventilation

Schneider Electric met en avant l’Altivar 12 pour les applications de ventilation et de pompage, où la régulation de vitesse permet d’adapter le débit ou la pression à la demande réelle du système.

Dans ce type d’applications, réduire la vitesse lorsqu’un fonctionnement à pleine capacité n’est pas nécessaire peut contribuer à diminuer la consommation d’énergie.

Version avec dissipateur thermique

L’ATV12H055M2 correspond à la version avec dissipateur thermique. Il est conçu pour être installé en respectant les distances, la ventilation et l’orientation indiquées par Schneider Electric.

La dissipation thermique nominale indiquée pour cette référence est d’environ 34 W.

Indice de protection IP20

Le variateur présente un indice de protection IP20 sans la plaque d’obturation supérieure.

Pour cette raison, il est destiné principalement à un montage dans une armoire ou un coffret électrique adapté. Il ne doit pas être installé directement dans des environnements où il pourrait être exposé à l’eau, à la poussière ou à d’autres agents incompatibles avec son indice de protection.

Dimensions compactes

Le Schneider Electric ATV12H055M2 présente des dimensions réduites qui facilitent son intégration dans les coffrets de machines :

• Largeur : 72 mm.
• Hauteur : 143 mm.
• Profondeur : 131,2 mm.
• Poids : environ 0,8 kg.

La hauteur totale peut varier lorsque des kits ou accessoires de conformité CEM supplémentaires sont ajoutés.

Température de fonctionnement

Schneider Electric spécifie :

• Fonctionnement : -10 à 40 °C dans les conditions nominales indiquées.
• De 40 à 60 °C : possible avec une réduction de courant d’environ 2,2 % par °C supplémentaire.
• Stockage : -25 à 70 °C.
• Humidité relative : 5-95 % sans condensation.
• Altitude : jusqu’à 1 000 m sans déclassement.

Entre 1 000 et 2 000 m, Schneider Electric prévoit une réduction de courant d’environ 1 % par 100 m supplémentaires.

Résistance aux vibrations et aux chocs

Le variateur est conçu pour supporter les conditions mécaniques habituelles des installations professionnelles :

• Résistance aux vibrations : conforme à IEC 60068-2-6.
• Résistance aux chocs : 15 gn pendant 11 ms conformément à IEC 60068-2-27.

Caractéristiques techniques du Schneider Electric ATV12H055M2

• Marque : Schneider Electric.
• Référence : ATV12H055M2.
• Gamme : Altivar 12.
• Type : variateur de vitesse.
• Moteur compatible : asynchrone triphasé.
• Application : machines simples et équipements commerciaux.
• Puissance nominale : 0,55 kW.
• Puissance équivalente : 0,75 HP.
• Nombre de phases d’entrée : 1 phase.
• Tension d’alimentation : 200-240 V CA.
• Tolérance de tension : -15 % / +10 %.
• Fréquence d’alimentation : 50/60 Hz ±5 %.
• Courant de ligne à 200 V : 8 A.
• Courant de ligne à 240 V : 6,7 A.
• Sortie : triphasée 200-240 V.
• Courant nominal de sortie : 3,5 A à 4 kHz.
• Courant transitoire 60 s : 5,3 A.
• Courant transitoire 2 s : 5,8 A.
• Fréquence de sortie : 0,5-400 Hz.
• Plage de vitesse : 1:20.
• Fréquence nominale de commutation : 4 kHz.
• Fréquence de commutation réglable : 2-16 kHz.
• Surcouple transitoire : 150-170 %.
• Contrôle vectoriel sans capteur : oui.
• Contrôle V/F : oui.
• Contrôle V/F quadratique : oui.
• Compensation du glissement : oui, réglable.
• Rampe d’accélération/décélération : 0-999,9 s.
• Freinage par injection de CC : oui.
• Hacheur de freinage intégré : non.
• Protocole : Modbus RTU.
• Interface : RS-485 2 fils.
• Connecteur de communication : RJ45.
• Entrées numériques : 4.
• Entrée analogique : 1.
• Sortie analogique : 1.
• Sorties numériques : 2.
• Sortie relais : 1 contact inverseur.
• Filtre CEM : intégré.
• Version : avec dissipateur thermique.
• Indice de protection : IP20.
• Dissipation thermique : environ 34 W.
• Largeur : 72 mm.
• Hauteur : 143 mm.
• Profondeur : 131,2 mm.
• Poids : environ 0,8 kg.
• Température de fonctionnement : -10 à 40 °C sans déclassement dans les conditions indiquées.
• Température maximale avec déclassement : 60 °C.
• Température de stockage : -25 à 70 °C.
• Marquage : CE.
• Norme CEM : IEC/EN 61800-3.

Commande de moteurs triphasés à partir d’un réseau monophasé

Le Schneider Electric Altivar 12 ATV12H055M2 est particulièrement utile lorsqu’on dispose d’une alimentation monophasée de 200-240 V et qu’il faut réguler un moteur asynchrone triphasé compatible jusqu’à 0,55 kW.

Sa sortie de 3,5 A, sa fréquence réglable jusqu’à 400 Hz, son contrôle vectoriel sans capteur, son Modbus et ses entrées et sorties configurables permettent de l’adapter à de nombreuses petites machines et systèmes de ventilation, pompage et transport.

Variateur compact pour petites machines

Avec seulement 72 mm de largeur, l’ATV12H055M2 réunit contrôle de vitesse, protection électronique du moteur, communication et fonctions d’automatisation dans un format compact pensé pour le montage en armoire.

Son filtre CEM intégré, le réglage des rampes, la compensation du glissement et la capacité de surcouple facilitent la création de solutions simples de commande de moteurs sans avoir à ajouter plusieurs dispositifs indépendants.

Important : l’indication 1PH correspond à l’entrée monophasée de 200-240 V. La sortie de l’ATV12H055M2 est triphasée 200-240 V et destinée à un moteur asynchrone triphasé compatible. Avant l’installation, il convient de vérifier la plaque signalétique du moteur, sa tension de raccordement, son courant nominal, sa puissance et sa fréquence admissible. Le variateur ne remplace pas non plus les dispositifs externes de protection et de sectionnement requis par l’installation.
