Détecteur de mouvement PROXIMAT SB.MURAL 12M FT.15M(7,5+7,5)LAT.240° 5-2000 LUX TEMPORISATION:

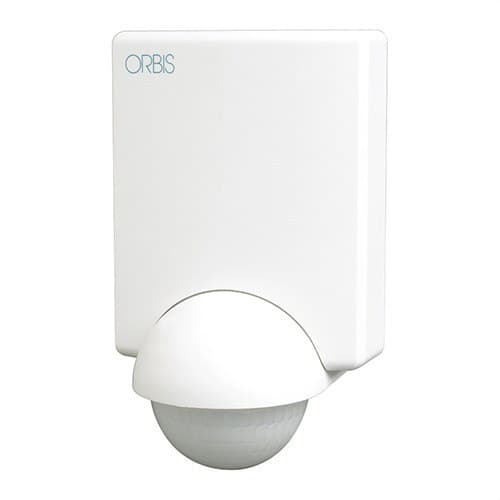

Le détecteur de mouvement Orbis PROXIMAT, référence OB132312, est un capteur infrarouge PIR conçu pour automatiser les circuits d’éclairage grâce à la détection de personnes dans les zones de passage. Il s’installe en saillie sur mur et offre un large angle de détection de 240°, avec une portée frontale allant jusqu’à 12 mètres et une couverture latérale totale allant jusqu’à 15 mètres à 20 °C.

Sa tête peut pivoter horizontalement jusqu’à 180° afin d’orienter le champ de détection vers la zone souhaitée. De plus, il permet de régler la temporisation entre 10 secondes et 10 minutes, d’ajuster le seuil de luminosité entre 5 et 2000 lux et de modifier la sensibilité du détecteur. Son indice de protection IP45 facilite son utilisation aussi bien en intérieur que dans des emplacements extérieurs adaptés.

Large champ de détection de 240°

L’Orbis PROXIMAT offre un angle de détection de 240°, particulièrement adapté au contrôle de grandes zones depuis une installation murale. À une hauteur d’environ 2,5 mètres et avec une température ambiante de 20 °C, il atteint jusqu’à 12 mètres en direction frontale et 15 mètres de couverture latérale.

La couverture latérale s’étend sur environ 7,5 mètres de chaque côté du détecteur. Les performances effectives peuvent varier selon la température ambiante, la hauteur d’installation, l’orientation du capteur et la direction dans laquelle la personne traverse les faisceaux de détection.

Tête orientable jusqu’à 180°

La tête détectrice peut pivoter horizontalement jusqu’à 180°, permettant de déplacer la zone de captation vers la zone précise à surveiller. Cette caractéristique facilite son adaptation aux entrées, couloirs, façades, paliers, porches et autres configurations où le détecteur ne peut pas être installé directement face à la zone de passage.

Orbis recommande une hauteur de montage comprise entre 2 et 3 mètres pour obtenir une détection adéquate.

Installation sur mur, en angle ou dans un coin

Le PROXIMAT est conçu pour un montage en saillie et peut être installé sur un mur lisse, en angle ou dans un coin. Le fabricant fournit des accessoires de fixation spécifiques pour faciliter ces configurations.

Cette polyvalence permet d’adapter le détecteur à différentes géométries de bâtiments et d’orienter correctement son champ de détection sans recourir à des supports supplémentaires.

Temporisation réglable de 10 secondes à 10 minutes

Le temps pendant lequel le circuit reste alimenté après la détection d’un mouvement peut être réglé d’environ 10 secondes à 10 minutes.

Une courte durée convient aux zones de passage rapide, tandis que des temps plus longs permettent de maintenir l’éclairage actif dans les entrées, escaliers, couloirs ou zones où les utilisateurs restent plus longtemps.

Une fois la temporisation écoulée, le détecteur dispose d’une brève période d’inactivité d’environ 3 secondes avant de reprendre la détection.

Réglage de la luminosité entre 5 et 2000 lux

Le PROXIMAT intègre un capteur crépusculaire réglable entre 5 et 2000 lux. Cette fonction permet de définir le niveau d’éclairage ambiant en dessous duquel le circuit doit s’activer lorsqu’un mouvement est détecté.

Il peut être configuré pour fonctionner principalement la nuit ou en situation de faible luminosité, évitant ainsi les allumages inutiles lorsque la lumière naturelle est suffisante.

Sensibilité de détection réglable

En plus du réglage du temps et de la luminosité, le détecteur dispose d’un sélecteur spécifique pour modifier la sensibilité de détection. Le comportement du capteur peut ainsi être adapté aux dimensions et aux caractéristiques de la zone contrôlée.

La sensibilité de tout détecteur PIR peut être réduite lorsque la température ambiante se rapproche de la température corporelle, circonstance à prendre en compte lors de l’évaluation de la portée réelle dans certaines conditions.

Limiteurs pour personnaliser la zone de détection

Le PROXIMAT est fourni avec deux limiteurs de champ permettant de bloquer des secteurs précis de la lentille. Ces éléments peuvent être adaptés pour éviter la détection dans certaines directions et réduire les déclenchements provoqués en dehors de la zone à contrôler.

Cette possibilité est particulièrement utile lorsque le détecteur est installé à proximité de zones de circulation extérieures à l’installation, de portes, de fenêtres ou d’autres espaces ne devant pas provoquer l’allumage.

Relais avec commutation au passage par zéro

Le détecteur intègre un relais avec commutation au passage par zéro, une technologie destinée à améliorer la commande de certaines charges électroniques telles que les luminaires LED, les lampes fluorescentes et les lampes à faible consommation.

Le contact offre un pouvoir de coupure de 10 A à 230 V CA avec cos φ = 1.

Capacité pour différentes technologies d’éclairage

Orbis établit différentes charges maximales recommandées selon la technologie raccordée au détecteur.

• Lampes à incandescence : jusqu’à 2000 W.
• Lampes fluorescentes : jusqu’à 1300 VA.
• Halogènes basse tension : jusqu’à 1300 VA.
• Halogènes 230 V : jusqu’à 2000 W.
• Lampes à faible consommation : jusqu’à 1300 VA.
• Éclairage LED : jusqu’à 500 VA.

Voyant LED d’état

Le PROXIMAT intègre un voyant LED qui s’allume lorsque l’appareil détecte un mouvement. Ce signal facilite la vérification du fonctionnement pendant l’installation et le réglage de la zone de couverture.

Protection IP45

Le détecteur bénéficie d’un indice de protection IP45 selon EN 60529, offrant une protection contre la pénétration de corps solides et contre les jets d’eau dans les conditions définies par cette classification.

Sa température de fonctionnement est comprise entre -10 et +40 °C, ce qui permet son utilisation dans différentes applications résidentielles, collectives et professionnelles.

Applications du détecteur Orbis PROXIMAT

Sa large portée et sa possibilité d’orientation rendent le PROXIMAT adapté à l’automatisation de l’éclairage dans de nombreuses zones de passage.

• Entrées et accès aux bâtiments.
• Escaliers et paliers.
• Couloirs et corridors.
• Porches et auvents.
• Façades et accès extérieurs protégés.
• Garages et zones communes.
• Locaux commerciaux et bureaux.
• Bâtiments publics.
• Installations industrielles et agricoles compatibles.

Caractéristiques techniques de l’Orbis PROXIMAT OB132312

• Marque : Orbis.
• Référence : OB132312.
• Modèle : PROXIMAT.
• Type : détecteur de mouvement pour éclairage.
• Technologie : détection infrarouge PIR.
• Montage : en saillie sur mur, en angle ou dans un coin.
• Angle de détection : 240°.
• Rotation horizontale de la tête : 180°.
• Portée frontale : jusqu’à 12 m à 20 °C.
• Portée latérale : jusqu’à 15 m à 20 °C, soit environ 7,5 + 7,5 m.
• Hauteur de référence pour le champ de détection : 2,5 m.
• Hauteur de montage recommandée : entre 2 et 3 m.
• Temporisation : environ de 10 s à 10 min.
• Fonction impulsion : disponible selon la configuration de la gamme.
• Sensibilité lumineuse : réglable de 5 à 2000 lux.
• Sensibilité de détection : réglable.
• Limiteurs du champ de détection : 2 inclus.
• Alimentation : 230 V CA.
• Fréquence : 50 Hz.
• Pouvoir de coupure : 10 A à 230 V CA, cos φ = 1.
• Relais à passage par zéro : oui.
• Consommation propre : environ 1 W (8 VA).
• Charge maximale incandescente : 2000 W.
• Charge maximale fluorescente : 1300 VA.
• Charge maximale halogène basse tension : 1300 VA.
• Charge maximale halogène 230 V : 2000 W.
• Charge maximale basse consommation : 1300 VA.
• Charge maximale LED : 500 VA.
• Voyant LED de détection : oui.
• Indice de protection : IP45.
• Température de fonctionnement : -10 à +40 °C.

Automatisation de l’éclairage avec large couverture

L’Orbis PROXIMAT OB132312 se distingue par la combinaison d’un large champ de détection de 240° avec jusqu’à 12 mètres de portée frontale et 15 mètres de couverture latérale. L’orientation horizontale de la tête et les limiteurs inclus permettent d’adapter la zone surveillée aux caractéristiques précises de chaque installation.

La temporisation réglable, le capteur crépusculaire de 5 à 2000 lux et la compatibilité avec des charges LED jusqu’à 500 VA permettent d’automatiser l’éclairage des accès et des zones de passage tout en évitant de laisser les luminaires allumés lorsqu’ils ne sont pas nécessaires.

Important : la portée indiquée est obtenue dans les conditions de référence établies par Orbis et peut varier selon la température, la hauteur, l’orientation et le sens du déplacement. L’installation électrique doit être réalisée conformément aux instructions du fabricant et en respectant les charges maximales indiquées.
