Relais temporisé IRT IRTA

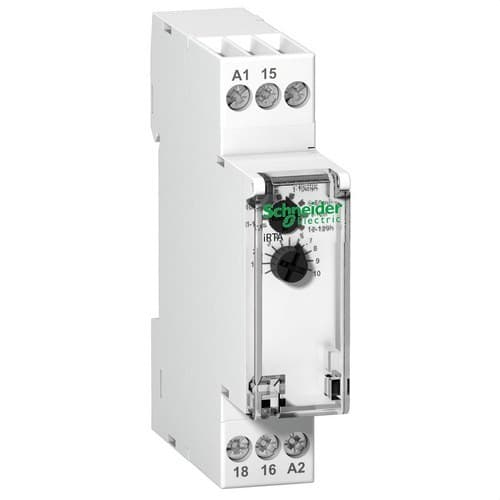

Le relais temporisé Schneider Electric Acti9 iRTA A9E16065 est un dispositif modulaire conçu pour réaliser une temporisation à l’enclenchement d’une charge. Lorsque l’alimentation est appliquée au relais, le cycle de temporisation démarre et, une fois le temps configuré écoulé, son contact de sortie change d’état pour activer le circuit connecté. Il offre une large plage réglable de 0,1 seconde à 100 heures, intègre 1 contact inverseur jusqu’à 8 A et accepte une alimentation de 24 à 240 V CA à 50/60 Hz ou 24 V CC.

Grâce à son format modulaire de seulement 18 mm de largeur et à son montage sur rail DIN de 35 mm, le A9E16065 s’intègre facilement dans les tableaux électriques d’automatisation, de contrôle, d’éclairage, de climatisation et dans d’autres installations où il est nécessaire de retarder la mise en marche d’une charge pendant un temps déterminé.

Relais temporisé avec retard à l’enclenchement

La fonction principale du Schneider Electric iRTA est de retarder l’alimentation d’une charge. Le fonctionnement commence dès que le relais est alimenté.

La séquence de fonctionnement est simple :

• La tension d’alimentation est appliquée à l’iRTA.
• Le cycle de temporisation démarre automatiquement.
• Pendant le temps configuré, le contact de sortie reste dans son état initial.
• Lorsque la temporisation T se termine, le relais commute son contact de sortie.
• La charge ou le circuit de commande connecté peut alors être alimenté.

Cette fonction correspond à une temporisation ON-delay ou retard à l’enclenchement et s’avère utile lorsqu’un équipement doit démarrer après un autre dispositif ou lorsqu’il faut retarder volontairement un ordre électrique.

Temporisation réglable de 0,1 seconde à 100 heures

L’un des principaux avantages du A9E16065 est sa large plage de temporisation. Schneider Electric permet de configurer des temps compris entre :

• Temps minimum : 0,1 seconde.
• Temps maximum : 100 heures.

Cet intervalle équivaut à un maximum de 360 000 secondes et permet d’utiliser un seul relais pour des applications très différentes, depuis de petits retards de fractions de seconde jusqu’à des séquences devant attendre plusieurs heures avant activation.

Réglage par molette frontale

Le temps se règle directement en façade du relais à l’aide d’une molette rotative. Ce système facilite la mise en service et permet de modifier la temporisation sans programmation via un logiciel externe.

Schneider Electric spécifie une précision de réglage de ±10 % de l’échelle et une précision de répétition de ±0,5 % lorsque les conditions restent constantes.

1 contact inverseur de sortie

L’iRTA intègre 1 contact inverseur C/O, également appelé contact inverseur ou SPDT. Cette configuration dispose d’un contact commun qui commute entre une sortie normalement fermée et une autre normalement ouverte.

La présence d’un contact inverseur offre une grande flexibilité pour créer différentes logiques de commande, en permettant d’utiliser aussi bien la position de repos que la position activée après la fin de la temporisation.

Capacité de commutation jusqu’à 8 A

Schneider Electric spécifie pour le contact de sortie :

• Courant nominal d’emploi : 8 A à 250 V CA.
• Courant nominal d’emploi : 8 A à 250 V CC.
• Charge minimale de commutation : 10 mA à 5 V CC.

La capacité réelle de commutation doit être vérifiée selon le type de charge, en particulier lors du pilotage de charges inductives, de contacteurs, d’électrovannes ou d’autres équipements pouvant générer des courants d’appel ou des surtensions à l’ouverture.

Alimentation universelle de 24 à 240 V CA

Le Schneider Electric A9E16065 accepte une large plage d’alimentation, ce qui facilite son utilisation dans différents tableaux électriques sans avoir à choisir plusieurs versions selon la tension.

• Alimentation en courant alternatif : 24-240 V CA.
• Tolérance : environ ±10 %.
• Fréquence : 50/60 Hz.
• Alimentation en courant continu : 24 V CC.
• Tolérance en CC : environ ±10 %.

Cette flexibilité est particulièrement utile pour les fabricants de machines, les mainteneurs et les installateurs travaillant avec différentes tensions de commande.

Voyants LED de fonctionnement

Le relais intègre une signalisation LED en façade pour faciliter la vérification de son état.

• LED verte : indique la présence de l’alimentation.
• Signalisation clignotante : montre que le cycle de temporisation est en cours.

Cette indication visuelle permet de vérifier rapidement si le relais est alimenté et s’il est encore en train de compter le temps configuré.

Montage sur rail DIN de 35 mm

Le A9E16065 est conçu pour une installation fixe sur rail DIN symétrique de 35 mm, ce qui permet de le monter à côté de disjoncteurs, différentiels, contacteurs, télérupteurs et autres dispositifs modulaires Acti9.

Sa largeur réduite permet de l’utiliser même dans des tableaux où l’espace disponible est limité.

Seulement 18 mm de largeur

Le Schneider Electric Acti9 iRTA occupe uniquement 2 pas de 9 mm, soit 1 module standard de 18 mm.

Ses dimensions approximatives sont :

• Largeur : 18 mm.
• Hauteur : 93 mm.
• Profondeur : 72 mm.
• Poids : environ 65 g.

Ce format compact permet d’ajouter une fonction de temporisation au tableau électrique avec une occupation minimale de l’espace.

Connexion par bornes tunnel

Le relais utilise des bornes tunnel pour faciliter une connexion sûre des conducteurs.

Schneider Electric spécifie des capacités de raccordement telles que :

• Sans embout : jusqu’à 2 conducteurs rigides de 2,5 mm².
• Avec embout : jusqu’à 2 conducteurs souples de 1,5 mm².

Les connexions doivent être réalisées conformément aux indications du fabricant et en respectant les caractéristiques du conducteur utilisé.

Durée minimale de l’impulsion de commande

La documentation technique indique une durée minimale d’impulsion supérieure à 100 ms pour les conditions de commande correspondantes.

Cette donnée doit être prise en compte lorsque le relais est intégré dans des systèmes commandés par boutons-poussoirs, automates ou autres éléments capables de générer des signaux brefs.

Temps de réarmement rapide

Schneider Electric indique un temps maximal de réarmement d’environ 100 ms après une coupure de tension.

Cette caractéristique permet de lancer un nouveau cycle de temporisation peu après que l’alimentation a été retirée puis rétablie correctement.

Haute durabilité mécanique

L’Acti9 iRTA est conçu pour offrir une longue durée de vie dans les applications d’automatisation :

• Durabilité mécanique : supérieure à 5 000 000 de cycles.
• Durabilité électrique : supérieure à 100 000 cycles en catégorie AC-1.

La durée de vie électrique réelle peut varier selon la tension, le courant, la nature de la charge et la fréquence de manœuvre.

Indice de protection IP20

Le dispositif présente un indice de protection IP20 en tant que composant individuel.

Il est conçu pour être installé à l’intérieur d’un tableau ou d’une enveloppe électrique offrant une protection adaptée à l’environnement et limitant l’accès aux parties actives.

Large plage de température de fonctionnement

Le Schneider Electric A9E16065 peut fonctionner dans les limites environnementales suivantes :

• Température de fonctionnement : -5 à 55 °C.
• Température de stockage : -40 à 70 °C.

Ces valeurs permettent son utilisation dans une large variété de tableaux électriques intérieurs dans les conditions prévues par Schneider Electric.

Applications du Schneider Electric A9E16065

La fonction de retard à l’enclenchement peut être utilisée dans de nombreux systèmes d’automatisation et de contrôle, par exemple :

• Démarrage séquentiel de charges.
• Retard à l’activation de contacteurs.
• Commande temporisée de l’éclairage.
• Ventilation et climatisation.
• Systèmes de pompage.
• Automatisation de petits équipements.
• Machines industrielles.
• Tableaux électriques de bâtiments.
• Séquences de mise en marche.
• Commande d’alarmes et de signalisation.

Démarrage séquentiel des équipements

Une application courante consiste à éviter que plusieurs charges se mettent en service en même temps. L’iRTA peut être utilisé pour introduire un retard entre l’enclenchement de différents contacteurs, réduisant ainsi la simultanéité des pics de courant de démarrage.

Il peut également être employé lorsqu’un équipement auxiliaire doit s’activer uniquement après qu’un autre système a fonctionné pendant un temps déterminé.

Différence entre iRTA et autres temporisateurs

La référence A9E16065 correspond spécifiquement à l’iRTA avec retard à l’enclenchement. Elle ne doit pas être confondue avec d’autres relais temporisés de la gamme Acti9 qui réalisent des fonctions différentes, comme le retard à la retombée ou la temporisation multifonction.

Dans l’iRTA, le cycle commence lorsque l’alimentation du relais est connectée et la sortie commute à la fin du temps T configuré.

Caractéristiques techniques Schneider Electric A9E16065

• Marque : Schneider Electric.
• Référence : A9E16065.
• Gamme : Acti9.
• Famille : iRT.
• Nom abrégé : iRTA.
• Type : relais temporisé.
• Fonction : retard à l’enclenchement.
• Fonctionnement : retarde l’alimentation d’une charge.
• Plage de temporisation : 0,1 seconde à 100 heures.
• Plage équivalente : 0,1-360 000 secondes.
• Type de réglage : molette rotative frontale.
• Erreur de précision : ±10 % de l’échelle.
• Précision de répétition : ±0,5 %.
• Contacts de sortie : 1 C/O.
• Courant nominal du contact : 8 A à 250 V CA.
• Courant nominal en CC : 8 A à 250 V CC.
• Charge minimale : 10 mA à 5 V CC.
• Tension d’alimentation CA : 24-240 V CA.
• Fréquence : 50/60 Hz.
• Tension d’alimentation CC : 24 V CC.
• Durée minimale d’impulsion : supérieure à 100 ms.
• Temps maximal de réarmement : environ 100 ms.
• Signalisation : LED frontale.
• Indicateur d’alimentation : LED verte.
• Indication pendant la temporisation : LED clignotante.
• Montage : fixe sur rail DIN symétrique de 35 mm.
• Largeur modulaire : 2 pas de 9 mm.
• Largeur : 18 mm.
• Hauteur : 93 mm.
• Profondeur : 72 mm.
• Poids : environ 65 g.
• Couleur : blanc.
• Bornes : type tunnel.
• Indice de protection : IP20.
• Durabilité mécanique : supérieure à 5 millions de cycles.
• Durabilité électrique : supérieure à 100 000 cycles en AC-1.
• Température de fonctionnement : -5 à 55 °C.
• Température de stockage : -40 à 70 °C.
• EAN : 3606480377419.

Temporisation simple et compacte pour tableaux électriques

Le Schneider Electric Acti9 iRTA A9E16065 offre une solution simple pour retarder l’enclenchement de charges électriques sans avoir besoin d’un automate ou d’un contrôleur programmable. Sa plage de 0,1 seconde à 100 heures permet de l’adapter à des séquences très différentes grâce à un simple réglage en façade.

L’alimentation universelle de 24-240 V CA, la possibilité de fonctionner également en 24 V CC, le contact inverseur de 8 A et son format de seulement 18 mm facilitent son intégration dans de nombreux tableaux d’automatisation, de contrôle et de distribution.

Important : le A9E16065 est un relais de commande et de temporisation et n’intègre pas de protection contre les surcharges, les courts-circuits ou les défauts d’isolement. La charge et le circuit doivent disposer des protections électriques appropriées. Lorsque la charge dépasse la capacité ou la catégorie d’utilisation du contact du relais, elle doit être commandée par un contacteur ou un relais de puissance correctement dimensionné.
