Contacteur 12A 1 NO/1 NF 48V 50-60HZ

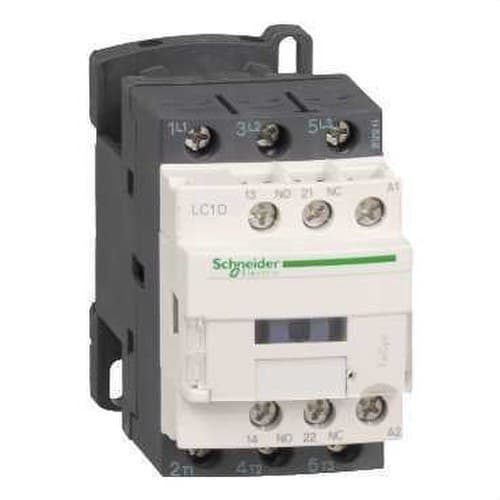

Le contacteur Schneider Electric TeSys Deca LC1D12E7 est un contacteur de puissance à 3 pôles avec 3 contacts principaux normalement ouverts, conçu pour la commande de moteurs et de charges résistives dans les installations électriques professionnelles. Il offre un courant assigné d’emploi de 12 A en catégories AC-3 et AC-3e jusqu’à 440 V, permettant de commander des moteurs jusqu’à 5,5 kW à 380-400 V, et intègre une bobine de commande de 48 V CA à 50/60 Hz.

En plus des trois contacts principaux de puissance, il intègre de série 2 contacts auxiliaires, 1 normalement ouvert et 1 normalement fermé, facilitant son intégration dans les circuits de signalisation, d’interverrouillage et d’automatisation. Son format compact de 45 mm de largeur, ses bornes à vis et la possibilité de montage sur rail DIN ou sur platine font du LC1D12E7 une solution polyvalente pour les tableaux de commande de moteurs, les machines et les équipements CVC.

Contacteur TeSys Deca pour la commande de moteurs

Le LC1D12E7 appartient à la gamme TeSys Deca de Schneider Electric, développée pour les applications de commande et de manœuvre de charges électriques. Il est particulièrement adapté à l’alimentation de moteurs triphasés au moyen d’un signal indépendant appliqué à sa bobine électromagnétique.

Lorsque la bobine reçoit la tension de commande de 48 V CA, les trois contacts principaux normalement ouverts changent d’état et alimentent la charge. Lorsque la tension de commande est retirée, le mécanisme ramène les contacts à leur position de repos et coupe le circuit de puissance.

12 A en catégories AC-3 et AC-3e

Schneider Electric spécifie un courant assigné d’emploi de 12 A jusqu’à 440 V pour les catégories AC-3 et AC-3e, destinées principalement à la commande de moteurs.

La catégorie AC-3 couvre les applications courantes de démarrage et d’arrêt de moteurs à cage d’écureuil, tandis que l’AC-3e répond aux exigences définies pour les applications modernes de commande de moteurs dans les conditions indiquées par le fabricant.

Moteur jusqu’à 5,5 kW à 400 V

En catégorie AC-3, la puissance moteur admissible varie en fonction de la tension d’alimentation :

• 220-230 V : jusqu’à 3 kW.
• 380-400 V : jusqu’à 5,5 kW.
• 415-440 V : jusqu’à 5,5 kW.
• 500 V : jusqu’à 7,5 kW.
• 660-690 V : jusqu’à 7,5 kW.

Pour un réseau triphasé courant de 400 V, ce contacteur est donc prévu pour manœuvrer des moteurs jusqu’à 5,5 kW en AC-3, à condition que le courant nominal du moteur et les autres conditions de fonctionnement soient compatibles avec l’appareil.

Jusqu’à 25 A pour charges résistives en AC-1

En plus de la commande de moteurs, le Schneider Electric LC1D12E7 peut être utilisé pour des charges non inductives ou légèrement inductives. En catégorie AC-1, il admet un courant assigné d’emploi jusqu’à 25 A à 440 V et à une température ambiante allant jusqu’à 60 °C.

Cette caractéristique élargit son champ d’application aux systèmes de chauffage électrique, résistances et autres charges compatibles avec l’AC-1.

Bobine de commande 48 V CA 50/60 Hz

La terminaison E7 identifie dans cette référence une bobine de commande 48 V CA compatible avec les réseaux 50 et 60 Hz.

L’utilisation d’une tension de commande inférieure à la tension habituelle du circuit de puissance permet d’intégrer le contacteur dans des automatismes commandés par relais, automates, thermostats, pressostats et autres dispositifs de commande compatibles.

3 contacts principaux normalement ouverts

Le circuit principal présente une configuration 3P (3 NO). Les trois pôles de puissance sont normalement ouverts lorsque la bobine est hors tension et se ferment simultanément lorsque le contacteur reçoit l’ordre de fermeture.

Cette configuration est particulièrement adaptée à la manœuvre de charges triphasées, permettant d’ouvrir et de fermer les trois phases au moyen d’un seul appareil.

Auxiliaires intégrés 1 NO + 1 NC

En plus des contacts principaux, le LC1D12E7 intègre de série deux contacts auxiliaires : 1 NO + 1 NC.

Ces contacts peuvent être utilisés pour différentes fonctions dans le circuit de commande :

• Interverrouillage électrique du contacteur.
• Signalisation d’état.
• Retour d’information vers un automate ou un contrôleur.
• Interblocage avec d’autres contacteurs.
• Commande de voyants et de dispositifs auxiliaires.

Son intégration en usine permet de réaliser de nombreux automatismes sans devoir ajouter immédiatement un bloc auxiliaire externe.

Applications dans les moteurs, les machines et la climatisation

Schneider Electric conçoit la gamme TeSys Deca pour une utilisation dans des applications industrielles et CVC. La référence LC1D12E7 peut être employée, dans ses limites électriques, dans des équipements tels que :

• Moteurs électriques triphasés.
• Pompes et groupes hydrauliques.
• Ventilateurs et extracteurs.
• Équipements de climatisation et de ventilation.
• Compresseurs compatibles avec sa catégorie d’emploi.
• Machines industrielles.
• Systèmes de convoyage.
• Résistances et chauffage électrique.
• Tableaux d’automatisation.
• Systèmes de commande et de manœuvre.

Catégories d’utilisation AC-1, AC-3, AC-3e et AC-4

La documentation de Schneider Electric prévoit pour cette référence les catégories d’utilisation AC-1, AC-3, AC-3e et AC-4.

Pour les applications AC-4, caractérisées par des manœuvres plus exigeantes sur les moteurs, Schneider Electric indique une puissance de référence de 3,7 kW à 400 V. Dans ce type d’application, il est particulièrement important de vérifier les tableaux de sélection et la fréquence de manœuvre prévue.

Circuit de puissance jusqu’à 690 V CA

Le circuit principal du contacteur admet une tension assignée d’emploi jusqu’à 690 V CA, avec des fréquences de 25 à 400 Hz dans les conditions définies par Schneider Electric.

Il est également prévu pour certaines applications en courant continu avec une tension du circuit principal jusqu’à 300 V CC, en respectant les conditions d’utilisation et de raccordement indiquées par le fabricant.

Conception compacte de seulement 45 mm de largeur

Le Schneider Electric LC1D12E7 concentre ses fonctions de puissance et auxiliaires dans un boîtier compact qui facilite son intégration dans des tableaux électriques à espace limité.

• Largeur : 45 mm.
• Hauteur : 77 mm.
• Profondeur : 86 mm.
• Poids net : environ 0,325 kg.

Sa largeur de 45 mm permet d’installer plusieurs contacteurs et dispositifs de protection en occupant un espace réduit dans l’armoire.

Montage sur rail DIN ou platine

Le LC1D12E7 permet un montage sur rail DIN ou directement sur platine, offrant une grande flexibilité au concepteur et à l’installateur du tableau électrique.

Le montage sur rail facilite particulièrement l’installation à proximité des disjoncteurs moteurs, relais thermiques et autres composants modulaires utilisés dans les démarreurs de moteur.

Bornes de raccordement à vis

Cette référence utilise des bornes à vis pour les connexions électriques. Ce système assure une liaison robuste des conducteurs et facilite les opérations d’installation, de maintenance et de contrôle du serrage.

Schneider Electric a conçu la gamme pour offrir un accès frontal aux connexions de puissance, à la bobine et aux contacts auxiliaires, simplifiant ainsi le câblage à l’intérieur du tableau.

Haute durabilité électrique

Schneider Electric spécifie pour le LC1D12E7 une durabilité électrique jusqu’à 2 millions de cycles à 12 A, 440 V et catégorie AC-3.

Cette capacité de manœuvre permet de l’utiliser dans des applications professionnelles où le contacteur doit effectuer un grand nombre de mises sous et hors tension au cours de sa durée de vie, toujours dans les conditions électriques et environnementales spécifiées.

Protection frontale IP20

La face avant de l’appareil dispose d’un indice de protection IP20 conforme à la norme IEC 60529.

Étant un composant destiné au montage en tableau, il doit être installé dans une enveloppe offrant le degré de protection requis pour l’environnement et limitant l’accès aux parties actives.

Caractéristiques techniques du Schneider Electric LC1D12E7

• Marque : Schneider Electric.
• Référence : LC1D12E7.
• Gamme : TeSys Deca.
• Nom court : LC1D.
• Type de produit : contacteur de puissance.
• Application : commande de moteurs et charges résistives.
• Nombre de pôles : 3P.
• Contacts principaux : 3 NO.
• Contacts auxiliaires intégrés : 1 NO + 1 NC.
• Courant assigné AC-3 : 12 A jusqu’à 440 V.
• Courant assigné AC-3e : 12 A jusqu’à 440 V.
• Courant assigné AC-1 : 25 A jusqu’à 440 V à 60 °C.
• Puissance moteur à 220-230 V AC-3 : 3 kW.
• Puissance moteur à 380-400 V AC-3 : 5,5 kW.
• Puissance moteur à 415-440 V AC-3 : 5,5 kW.
• Puissance moteur à 500 V AC-3 : 7,5 kW.
• Puissance moteur à 660-690 V AC-3 : 7,5 kW.
• Puissance moteur à 400 V AC-4 : 3,7 kW.
• Tension de la bobine : 48 V CA.
• Fréquence de la bobine : 50/60 Hz.
• Tension maximale d’emploi en CA : 690 V.
• Tension maximale d’emploi en CC : 300 V.
• Catégories d’emploi : AC-1, AC-3, AC-3e et AC-4.
• Type de borne : vis.
• Montage : rail DIN ou platine.
• Indice de protection frontal : IP20.
• Largeur : 45 mm.
• Hauteur : 77 mm.
• Profondeur : 86 mm.
• Poids net : environ 0,325 kg.
• Durabilité électrique : jusqu’à 2 millions de cycles à 12 A AC-3 et 440 V.
• Normes principales : IEC/EN 60947-4-1 et IEC/EN 60947-5-1.

Une solution compacte pour les tableaux de commande de moteurs

Le Schneider Electric TeSys Deca LC1D12E7 combine un courant de 12 A en AC-3/AC-3e, une capacité pour des moteurs de 5,5 kW à 400 V, trois contacts principaux NO, des auxiliaires intégrés 1 NO + 1 NC et une bobine de 48 V CA dans un appareil de seulement 45 mm de largeur.

La possibilité de l’installer sur rail DIN ou sur platine, ses connexions à vis et sa compatibilité avec les applications de commande de moteurs et de charges résistives permettent de l’intégrer facilement dans les tableaux industriels, les machines et les systèmes de climatisation.

Important : le contacteur assure des fonctions de manœuvre et ne remplace pas les protections contre les surcharges et les courts-circuits. Dans les applications moteur, il doit être associé à un disjoncteur moteur, un relais de surcharge ou à des dispositifs de protection correctement dimensionnés pour le courant et les caractéristiques de l’installation.
