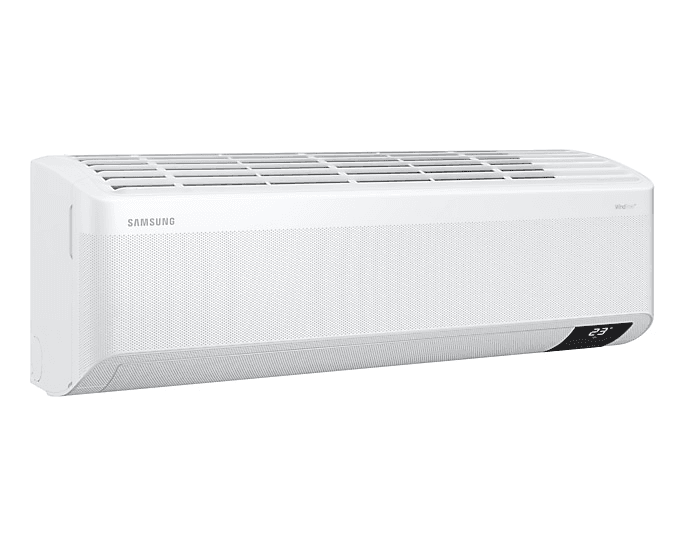

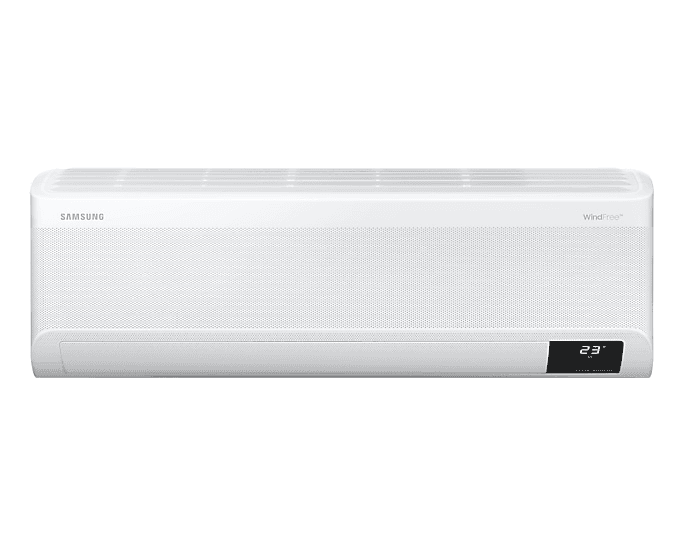

Unité intérieure split aérothermie Samsung TDM Plus WindFree Deluxe 3,6 kW

L’unité intérieure Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU est un split mural conçu pour s’intégrer dans les systèmes d’aérothermie Samsung EHS TDM Plus, combinant la climatisation air-air avec la polyvalence d’une solution capable de fonctionner conjointement avec les fonctions air-eau du système. Elle offre une capacité nominale de 3,6 kW en refroidissement et de 4,0 kW en chauffage, intégrant la technologie WindFree™ pour maintenir une température confortable tout en réduisant la sensation de courants d’air directs.

Ce modèle appartient à la gamme TDM Plus WindFree™ Deluxe et est particulièrement indiqué pour les installations où l’on souhaite climatiser des pièces au moyen d’une unité murale au sein d’un système EHS complet. Sa technologie, ses différents modes de fonctionnement et son faible niveau sonore en mode WindFree™ font de cette unité une solution adaptée aux logements et à d’autres espaces où le confort thermique et acoustique est important.

Technologie WindFree™ pour une climatisation plus confortable

La technologie Samsung WindFree™ diffuse l’air climatisé de manière douce et uniforme à travers des milliers de micro-orifices situés sur la façade de l’unité. Cela réduit la sensation de courant d’air froid direct et crée une ambiance d’air calme, particulièrement agréable lorsque la pièce a déjà atteint la température sélectionnée.

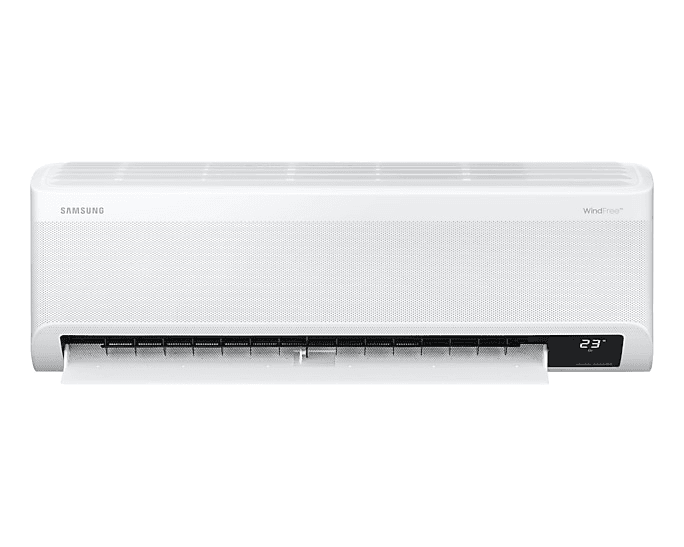

Le système peut réaliser un refroidissement en deux étapes. Il utilise d’abord le mode de refroidissement rapide pour atteindre plus vite la température souhaitée, puis passe au fonctionnement WindFree™, en fermant le volet principal et en diffusant l’air à travers les micro-orifices.

Puissance de 3,6 kW en froid et 4,0 kW en chaud

La Samsung AE036TNXDEH/EU fournit une capacité frigorifique nominale de 3,6 kW et une capacité calorifique nominale de 4,0 kW. Ces performances permettent d’utiliser l’unité toute l’année, aussi bien pour rafraîchir que pour apporter du chauffage via le système de pompe à chaleur compatible.

Les capacités indiquées par Samsung sont obtenues dans des conditions nominales d’essai et peuvent varier en fonction de la configuration du système, de la longueur des liaisons frigorifiques et des conditions de température intérieure et extérieure.

Intégration dans les systèmes Samsung EHS TDM Plus

Le système Samsung TDM Plus est conçu comme une solution combinée air-eau et air-air. Selon la configuration installée, il permet d’intégrer la climatisation via des unités intérieures comme ce split WindFree™ Deluxe, ainsi que des fonctions hydrauliques destinées au chauffage, au refroidissement et à la production d’eau chaude sanitaire au moyen des composants correspondants du système.

L’unité AE036TNXDEH/EU agit comme terminal intérieur de climatisation air-air et doit être installée avec une unité extérieure Samsung EHS TDM Plus compatible et les accessoires nécessaires à la configuration du système.

Auto-nettoyage de l’échangeur

La fonction Auto Clean ou auto-nettoyage aide à maintenir l’intérieur de l’unité propre une fois le fonctionnement arrêté. Le système sèche automatiquement l’échangeur de chaleur, contribuant à réduire l’humidité résiduelle susceptible de favoriser l’apparition d’odeurs et d’accumulations à l’intérieur.

Cette fonction simplifie l’entretien courant de l’équipement et aide à conserver des conditions de fonctionnement adaptées dans le temps.

Easy Filter Plus facile d’accès

L’unité intègre le filtre Easy Filter Plus, situé dans une position accessible sur la partie supérieure de l’appareil. Sa conception facilite son retrait, son nettoyage et sa remise en place sans nécessiter d’opérations complexes de démontage.

Un entretien périodique du filtre aide à conserver un débit d’air adéquat et à maintenir les performances du système de climatisation.

Distribution automatique de l’air

La Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU dispose d’un contrôle automatique de la direction de l’air, à la fois verticalement et horizontalement. Cette caractéristique permet de répartir l’air dans différentes zones de la pièce et d’adapter l’orientation du flux selon les besoins de confort.

Le ventilateur de type Cross Flow offre trois niveaux principaux de débit, atteignant des valeurs de 10,3 / 9,1 / 8,3 m³/min en vitesse élevée, moyenne et basse, respectivement.

Fonctionnement silencieux

Le confort acoustique est un autre point fort de cette unité intérieure. La pression sonore spécifiée par Samsung est de 40 / 36 / 34 dB(A) en vitesses élevée, moyenne et basse, tandis qu’en mode WindFree™ elle peut être réduite jusqu’à 26 dB(A).

La puissance sonore déclarée est de 56 dB(A). Les niveaux réellement perçus peuvent varier selon les conditions d’installation, les caractéristiques acoustiques de la pièce et le mode de fonctionnement sélectionné.

Modes de fonctionnement

L’unité dispose de différentes fonctions destinées à adapter la climatisation à chaque moment de la journée et aux besoins des utilisateurs.

• WindFree™ Cooling : diffuse l’air à travers les micro-orifices du panneau pour réduire les courants directs.
• 2 Step Cooling : combine refroidissement rapide et fonctionnement WindFree™ pour atteindre la température puis maintenir le confort.
• Fast Cool : permet de climatiser rapidement la pièce.
• Good Sleep : adapte le fonctionnement pour améliorer le confort pendant les heures de repos.
• Eco : mode destiné à optimiser le fonctionnement de l’appareil.
• Déshumidification : aide à réduire l’humidité ambiante.
• Mode ventilateur : permet de brasser l’air sans climatiser.
• Mode silencieux : réduit le niveau sonore de fonctionnement.
• Changement automatique : adapte automatiquement le mode de fonctionnement lorsque la configuration du système le permet.
• Redémarrage automatique : rétablit le fonctionnement après une coupure d’alimentation électrique.

Commande via Samsung SmartThings

L’unité est compatible avec Samsung SmartThings via le kit WiFi MIM-H04EN disponible en accessoire. Avec une configuration compatible, il est possible de contrôler et de superviser le système depuis un appareil mobile, y compris des fonctions telles que la mise en marche et l’arrêt, la sélection du mode de climatisation et la programmation.

Samsung prévoit également des fonctions de suivi énergétique et d’automatisation dans l’écosystème SmartThings. Pour utiliser ces fonctionnalités, une connexion WiFi, un compte Samsung SmartThings et le kit de connectivité correspondant sont nécessaires.

Données techniques de la Samsung AE036TNXDEH/EU

• Marque : Samsung.
• Référence : AE036TNXDEH/EU.
• Gamme : EHS TDM Plus WindFree™ Deluxe.
• Type : unité intérieure murale air-air.
• Capacité nominale en refroidissement : 3,6 kW.
• Capacité nominale en chauffage : 4,0 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Consommation électrique nominale de l’unité intérieure en refroidissement : 37 W.
• Consommation électrique nominale de l’unité intérieure en chauffage : 37 W.
• Intensité nominale : 0,25 A.
• Type de ventilateur : Cross Flow.
• Moteur du ventilateur : BLDC.
• Débit d’air élevé / moyen / faible : 10,3 / 9,1 / 8,3 m³/min.
• Pression sonore élevée / moyenne / faible / WindFree™ : 40 / 36 / 34 / 26 dB(A).
• Puissance sonore : 56 dB(A).
• Réfrigérant : R410A.
• Raccord frigorifique liquide : 6,35 mm (1/4").
• Raccord frigorifique gaz : 12,7 mm (1/2").
• Dimensions nettes (largeur x hauteur x profondeur) : 820 x 299 x 215 mm.
• Poids net : 9 kg.
• Direction de l’air verticale : automatique.
• Direction de l’air horizontale : automatique.
• Filtre : Easy Filter Plus.
• Auto-nettoyage : oui.
• Affichage de la température intérieure : oui.
• Contrôle de l’écran et signal sonore : configurable.

Accessoires et exigences d’installation

Samsung précise que la vanne d’expansion électronique EEV n’est pas incluse avec cette unité intérieure. Pour contrôler correctement le débit de réfrigérant dans une installation TDM Plus WindFree™ Deluxe, il est nécessaire d’installer le kit EEV correspondant, à acheter séparément et à sélectionner selon la configuration du système.

La documentation Samsung prévoit également différents éléments de commande et de gestion, notamment la télécommande sans fil AR-EH03E, le contrôleur tactile MWR-SH11N, le contrôleur filaire MWR-WE13N, le système de gestion DMS2.5 MIM-D01AN et le kit WiFi MIM-H04EN. L’inclusion ou la nécessité de chaque accessoire doit être vérifiée selon la configuration précise de l’installation.

Une unité murale pensée pour le confort du système TDM Plus

La Samsung AE036TNXDEH/EU combine une capacité de 3,6 kW en refroidissement et de 4,0 kW en chauffage avec les principales technologies de confort Samsung, telles que WindFree™, Auto Clean et Easy Filter Plus. Son fonctionnement silencieux, la distribution automatique de l’air et ses multiples modes d’utilisation permettent d’adapter la climatisation de la pièce à différents besoins.

Grâce à son intégration à la plateforme EHS TDM Plus, elle est particulièrement intéressante dans les installations qui cherchent à combiner, au sein d’un même système, la climatisation directe par air avec d’autres solutions d’aérothermie Samsung. Pour garantir un fonctionnement correct, elle doit être utilisée avec une unité extérieure TDM Plus compatible et avec les accessoires hydrauliques, frigorifiques et de commande requis par le projet.
