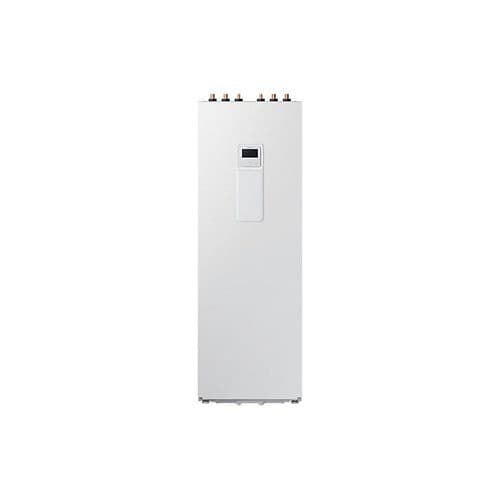

Unité intérieure Samsung ClimateHub avec réservoir intégré 260 L

La unité intérieure Samsung ClimateHub Split AE260RNWSEG/EU est un module hydraulique pour systèmes aérothermiques Samsung EHS qui intègre dans un seul équipement les principaux composants nécessaires au chauffage, au rafraîchissement et à la production d’eau chaude sanitaire. Elle intègre un ballon ECS de 260 litres, une pompe de circulation, un vase d’expansion, un échangeur de chaleur et des résistances électriques d’appoint, offrant une solution compacte pour les installations résidentielles de chauffage, de climatisation et d’eau chaude.

Son design intégré permet de réduire le nombre de composants externes nécessaires et de simplifier l’installation par rapport à des solutions composées d’un hydro kit et d’un ballon séparés. Avec des dimensions de 595 x 1.800 x 700 mm, le Samsung ClimateHub peut être installé dans des locaux techniques, buanderies et autres espaces intérieurs destinés aux équipements de climatisation.

Ballon ECS intégré de 260 litres

Le Samsung AE260RNWSEG/EU intègre un ballon d’eau chaude sanitaire d’une capacité nominale de 260 litres et d’un volume utile de 254 litres. Cette capacité est destinée aux logements nécessitant une réserve importante d’eau chaude pour couvrir les besoins habituels en douches, bains et autres points de puisage.

Le ballon est fabriqué en acier inoxydable SUS 316L, un matériau particulièrement adapté aux applications d’eau chaude sanitaire grâce à sa résistance à la corrosion.

Le ballon supporte une pression maximale d’eau de 10 bar et une température maximale de stockage de 70 °C. Il intègre également une isolation en mousse de polyuréthane afin de réduire les pertes thermiques et de conserver l’eau chaude plus longtemps.

Solution ClimateHub totalement intégrée

L’un des principaux avantages du Samsung ClimateHub Split est l’intégration de différents composants hydrauliques dans une seule unité. Cela permet de réduire le nombre d’éléments indépendants à installer dans le local technique et facilite la conception du système.

L’équipement intègre :

• Ballon ECS : capacité nominale de 260 litres.
• Pompe de circulation d’eau : technologie BLDC Inverter.
• Vase d’expansion : volume interne de 8 litres.
• Échangeur de chaleur : échangeur à plaques brasées.
• Résistance d’appoint pour chauffage : 2 kW.
• Résistance immergée pour ECS : 3 kW.
• Systèmes de sécurité : vannes, capteur de débit et protections thermiques.

L’intégration de ces composants contribue à une installation plus ordonnée et compacte, tout en réduisant les interconnexions hydrauliques externes nécessaires.

Production d’eau chaude sanitaire

Le ballon intégré est conçu pour répondre aux besoins en eau chaude sanitaire du logement. Samsung attribue à ce modèle un profil de charge XL et une classe d’efficacité énergétique A+ pour le chauffage de l’eau.

Le ballon peut atteindre une température maximale de l’eau de 70 °C et dispose d’une résistance électrique immergée de 3 kW à 230 V qui intervient en appoint lorsque les conditions du système l’exigent.

L’ensemble comprend également une soupape de sécurité température et pression pour le ballon, destinée à protéger le circuit en cas de conditions de fonctionnement anormales.

Chauffage et rafraîchissement par eau

En plus de produire l’ECS, l’unité intérieure Samsung ClimateHub gère le circuit hydraulique destiné à la climatisation du logement. Elle peut fonctionner avec des systèmes d’émission compatibles avec l’aérothermie, tels que plancher chauffant et rafraîchissant, ventilo-convecteurs ou émetteurs basse température, à condition qu’ils aient été correctement dimensionnés pour les températures de fonctionnement du système.

Samsung spécifie une plage de température de départ d’eau de 15 à 65 °C en chauffage et de 5 à 25 °C en rafraîchissement.

Grâce à cette large plage de températures, le système peut s’adapter à différents types d’installations hydrauliques, toujours dans les conditions et configurations admises par l’unité extérieure Samsung EHS associée.

Pompe de circulation BLDC Inverter intégrée

Le AE260RNWSEG/EU intègre une pompe à eau primaire BLDC Inverter, évitant dans de nombreuses configurations l’ajout d’une pompe de circulation principale indépendante.

La pompe peut atteindre une pression statique maximale de 9,5 mCE et fonctionne conjointement avec la régulation du système afin d’adapter la circulation d’eau aux besoins de fonctionnement.

L’équipement dispose également d’un capteur de débit avec une plage de détection de 5 à 60 litres par minute, utilisé pour superviser le bon fonctionnement hydraulique.

Vase d’expansion de 8 litres

Le ClimateHub intègre un vase d’expansion de 8 litres avec une pression de service spécifiée de 0,3 MPa.

Cet élément permet d’absorber les variations de volume de l’eau provoquées par les changements de température dans le circuit de climatisation. L’adéquation du vase intégré à chaque installation devra être vérifiée lors du dimensionnement hydraulique, en particulier dans les circuits présentant un volume total d’eau important.

Échangeur de chaleur à plaques

L’unité utilise un échangeur de chaleur à plaques brasées pour assurer le transfert thermique entre le circuit frigorifique et le circuit hydraulique.

Ce type d’échangeur offre une surface d’échange élevée dans un format compact, contribuant à réduire l’espace nécessaire pour intégrer l’ensemble hydraulique dans le ClimateHub lui-même.

Résistance électrique d’appoint pour chauffage

Le Samsung AE260RNWSEG/EU intègre une résistance électrique d’appoint de 2 kW à 230 V. Cet élément peut compléter le fonctionnement de la pompe à chaleur lorsque les conditions de l’installation ou la demande thermique l’exigent.

La résistance dispose d’une protection par fusible thermique et fait partie du système de sécurité et d’appoint de l’ensemble hydraulique.

Fonctionnement silencieux

L’unité intérieure ClimateHub est conçue pour maintenir des niveaux sonores réduits. Samsung spécifie une pression sonore de 26 dB(A) et un niveau de puissance sonore de 40 dB(A) pour le module intérieur.

Ces caractéristiques facilitent son installation à l’intérieur du logement ou dans des espaces techniques proches des zones habitées, tout en respectant les recommandations de montage du fabricant.

Préparé pour les installations photovoltaïques et Smart Grid

Le Samsung ClimateHub est préparé pour son intégration avec des systèmes photovoltaïques et Smart Grid, permettant d’intégrer le système aérothermique dans des installations énergétiques domestiques plus avancées.

Cette caractéristique facilite la mise en œuvre de stratégies de gestion énergétique lorsque les autres composants et commandes de l’installation sont compatibles et correctement configurés.

Commande intuitive du système

La gamme ClimateHub accepte des commandes Samsung conçues pour gérer les différentes fonctions du système. Grâce à un contrôleur compatible, il est possible de régler des paramètres tels que la température, les plages horaires de fonctionnement et les besoins en chauffage, rafraîchissement et ECS.

Le système permet également de travailler avec différentes températures de consigne pour différentes zones hydrauliques, une fonctionnalité utile lorsqu’un logement combine, par exemple, un plancher chauffant basse température avec d’autres émetteurs nécessitant des conditions différentes.

Connectivité optionnelle avec Samsung SmartThings

Samsung prévoit la possibilité d’ajouter une connectivité WiFi via un kit compatible acheté séparément. Avec une installation configurée à cet effet, le système peut être supervisé et contrôlé à distance via l’application Samsung SmartThings.

Les fonctions disponibles dépendent du kit de communication, du contrôleur et de la configuration précise de l’installation. L’accès à distance nécessite une connexion Internet et un compte Samsung compatible.

Connexions hydrauliques et frigorifiques

Le Samsung ClimateHub Split AE260RNWSEG/EU dispose des connexions nécessaires pour s’intégrer à l’unité extérieure et aux circuits hydrauliques de climatisation et d’eau chaude sanitaire.

• Connexion frigorifique liquide : 6,35 mm (1/4").
• Connexion frigorifique gaz : 15,88 mm (5/8").
• Connexions de climatisation : 28 mm.
• Connexions d’eau chaude sanitaire : 22 mm.
• Connexion de retour secondaire ECS : 22 mm.

L’installation frigorifique et hydraulique doit être réalisée conformément au dimensionnement du système et en respectant les spécifications Samsung pour l’unité extérieure sélectionnée.

Systèmes de sécurité intégrés

L’unité intègre différents dispositifs destinés à protéger le circuit hydraulique et le ballon ECS.

• Soupape de décharge de pression du circuit : tarée à 2,9 bar.
• Capteur de débit : plage de 5 à 60 litres par minute.
• Soupape température et pression du ballon : 7 bar et 90 °C.
• Protections thermiques : intégrées aux chauffages électriques.

Ces éléments font partie de la protection de l’équipement, mais l’installation complète devra intégrer tous les dispositifs supplémentaires exigés par la réglementation et par le projet hydraulique correspondant.

Caractéristiques techniques du Samsung AE260RNWSEG/EU

• Marque : Samsung.
• Référence : AE260RNWSEG/EU.
• Gamme : EHS ClimateHub Split.
• Type : unité hydraulique Split avec ballon ECS intégré.
• Application : chauffage, rafraîchissement et production d’eau chaude sanitaire.
• Alimentation de l’unité intérieure : monophasée, 220-240 V, 50 Hz.
• Capacité nominale du ballon : 260 litres.
• Volume net du ballon : 254 litres.
• Matériau du ballon : acier inoxydable SUS 316L.
• Pression maximale du ballon : 10 bar.
• Température maximale de l’eau du ballon : 70 °C.
• Isolation du ballon : mousse de polyuréthane.
• Profil de charge ECS : XL.
• Classe énergétique de chauffage de l’eau : A+.
• Résistance immergée ECS : 3 kW.
• Résistance électrique d’appoint : 2 kW.
• Vase d’expansion intégré : 8 litres.
• Pompe de circulation : BLDC Inverter.
• Pression statique maximale de la pompe : 9,5 mCE.
• Échangeur : plaques brasées.
• Plage du capteur de débit : 5-60 litres/minute.
• Température de départ en chauffage : 15-65 °C.
• Température de départ en rafraîchissement : 5-25 °C.
• Pression sonore : 26 dB(A).
• Puissance sonore : 40 dB(A).
• Indice de protection : IPX1.
• Dimensions nettes (largeur x hauteur x profondeur) : 595 x 1.800 x 700 mm.
• Poids net : 146 kg.
• Connexion frigorifique liquide : 6,35 mm (1/4").
• Connexion frigorifique gaz : 15,88 mm (5/8").
• Connexions hydrauliques de climatisation : 28 mm.
• Connexions ECS : 22 mm.
• Préparation pour photovoltaïque et Smart Grid : oui.

Conception compacte pour faciliter l’installation

Malgré l’intégration d’un ballon de grande capacité et de différents composants hydrauliques, le ClimateHub conserve un format vertical de 595 mm de largeur. Cette configuration permet de concentrer sur une surface relativement réduite une grande partie des éléments qui occuperaient traditionnellement différentes zones du local technique.

Le concept tout-en-un facilite également l’accès aux composants internes lors des opérations d’installation et de maintenance, contribuant à un local technique plus ordonné.

Une solution complète pour les systèmes aérothermiques Samsung EHS

Le Samsung ClimateHub AE260RNWSEG/EU avec ballon intégré de 260 litres est une unité intérieure particulièrement adaptée aux installations aérothermiques où l’on souhaite intégrer dans un seul équipement la gestion hydraulique de la climatisation et une capacité élevée de stockage d’eau chaude sanitaire.

Son ballon en acier inoxydable, sa pompe de circulation Inverter, son vase d’expansion, ses résistances d’appoint et son échangeur à plaques permettent de réduire le nombre de composants indépendants de l’installation, tandis que sa compatibilité avec les systèmes de commande Samsung et sa préparation pour Smart Grid offrent des possibilités supplémentaires de gestion énergétique.

Important : cette référence correspond à l’unité intérieure ClimateHub Split. Pour disposer d’un système aérothermique opérationnel, elle doit être associée à une unité extérieure Samsung EHS Split compatible, ainsi qu’aux commandes, éléments hydrauliques et accessoires nécessaires selon les caractéristiques de chaque installation. La puissance, le rendement et la plage de fonctionnement finaux du système dépendront de l’unité extérieure sélectionnée et de la configuration complète.
