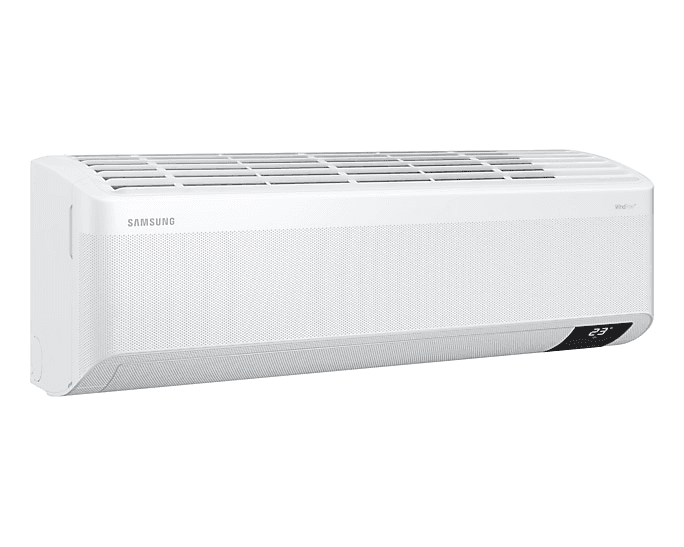

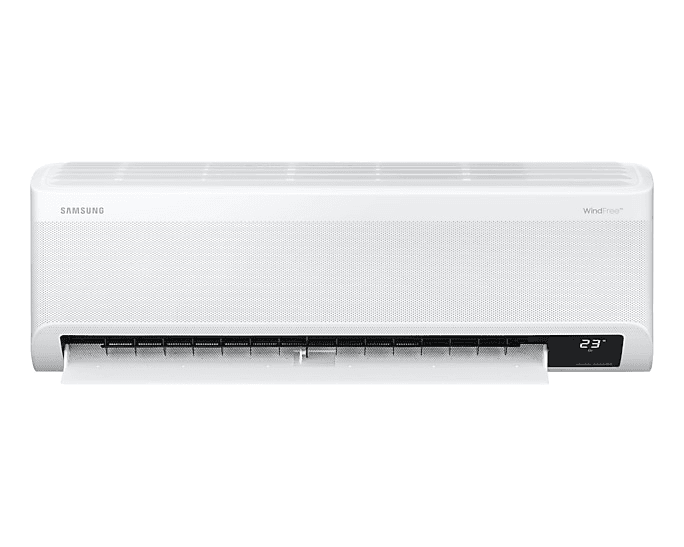

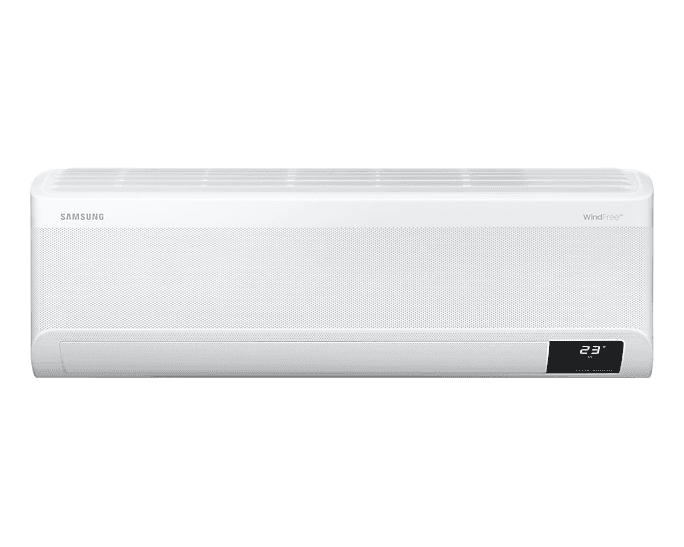

Unité intérieure aérothermique split Samsung TDM Plus WindFree Deluxe 5,6 kW

La unité intérieure Samsung TDM Plus WindFree Deluxe AE056TNXDEH/EU est un split mural conçu pour s’intégrer dans les systèmes d’aérothermie Samsung EHS TDM Plus. Elle offre une capacité nominale de 5,6 kW en refroidissement et 6,3 kW en chauffage et associe la climatisation air-air à des technologies pensées pour améliorer le confort, telles que WindFree™, Auto Clean et Easy Filter Plus.

Grâce à la technologie WindFree™, l’appareil diffuse l’air climatisé de manière douce et uniforme à travers des milliers de micro-orifices situés sur le panneau frontal, réduisant la sensation de courants d’air directs. Cette caractéristique, associée à un niveau de pression sonore de seulement 29 dB(A) en mode WindFree™, fait de cette unité intérieure une solution particulièrement adaptée aux logements et aux espaces où l’on recherche un confort thermique et acoustique élevé.

Technologie Samsung WindFree™

La principale caractéristique de la Samsung AE056TNXDEH/EU est son système de refroidissement WindFree™. Au lieu de propulser en continu un flux d’air direct vers la pièce, l’appareil peut diffuser l’air frais via des milliers de petits orifices répartis sur le panneau frontal.

Samsung définit ce fonctionnement comme une condition d’« air calme », conçue pour maintenir une température confortable tout en évitant la sensation désagréable provoquée par les courants d’air froids directs.

Cette technologie est particulièrement intéressante dans les chambres, salons, bureaux et autres pièces où l’utilisateur reste pendant de longues périodes et recherche une climatisation plus douce.

5,6 kW en refroidissement et 6,3 kW en chauffage

L’unité intérieure Samsung TDM Plus WindFree Deluxe dispose d’une capacité nominale de 5,6 kW en refroidissement et de 6,3 kW en chauffage.

Son fonctionnement en froid et en chaud permet de l’utiliser toute l’année lorsqu’elle est associée à une unité extérieure Samsung EHS TDM Plus compatible. La puissance effective et le rendement énergétique final dépendront de l’unité extérieure, de la configuration du système, des conditions ambiantes et des caractéristiques de l’installation.

Intégration dans les systèmes Samsung EHS TDM Plus

Le système Samsung EHS TDM Plus est conçu pour combiner des applications air-air et air-eau au sein d’une même solution d’aérothermie. Cela permet d’intégrer des unités intérieures à détente directe, comme la AE056TNXDEH/EU, avec d’autres composants destinés au chauffage hydraulique et à la production d’eau chaude sanitaire.

L’unité WindFree Deluxe fonctionne comme terminal intérieur air-air et doit être raccordée à une unité extérieure TDM Plus compatible. Ainsi, une même installation peut offrir une climatisation directe par air ainsi que d’autres applications thermiques propres au système d’aérothermie.

Fonction Auto Clean

La fonction Auto Clean est conçue pour aider à maintenir propre l’échangeur de chaleur après l’arrêt de l’appareil.

Une fois le fonctionnement terminé, l’unité peut effectuer automatiquement un processus de séchage de l’échangeur en trois étapes. Cela réduit l’humidité résiduelle à l’intérieur, contribuant à limiter l’accumulation de bactéries et l’apparition d’odeurs.

La fonction peut être activée ou désactivée depuis la commande correspondante.

Easy Filter Plus pour faciliter l’entretien

La Samsung AE056TNXDEH/EU intègre le filtre Easy Filter Plus, situé sur la partie supérieure extérieure de l’unité intérieure.

Cette position facilite son retrait et son nettoyage sans avoir à démonter complètement le capot frontal. Sa maille est conçue pour capturer les particules de poussière et aider à maintenir propre l’échangeur de chaleur.

Un entretien périodique du filtre contribue à conserver un débit d’air adéquat et de bonnes conditions de fonctionnement de l’appareil.

Fonctionnement silencieux

L’unité a été conçue pour offrir une climatisation avec des niveaux sonores contenus. Samsung indique les valeurs de pression sonore suivantes :

• Vitesse élevée : 40 dB(A).
• Vitesse moyenne : 37 dB(A).
• Vitesse basse : 34 dB(A).
• Mode WindFree™ : 29 dB(A).

Le niveau de puissance sonore déclaré est de 58 dB(A).

Les niveaux sonores perçus peuvent varier selon les conditions d’installation, la position de l’unité et les caractéristiques de la pièce.

Débit d’air réglable

La Samsung AE056TNXDEH/EU intègre un ventilateur Crossflow conçu pour fonctionner avec différentes vitesses de soufflage.

• Débit d’air élevé : 15,7 m³/min.
• Débit d’air moyen : 13,8 m³/min.
• Débit d’air faible : 12,0 m³/min.

Le réglage du débit permet d’adapter le fonctionnement de l’unité aux besoins de climatisation et de confort de chaque moment.

Protocole de communication Samsung NASA

L’unité est équipée du protocole de communication NASA de Samsung, utilisé pour la communication entre les différents composants du système de climatisation.

Cette intégration permet d’incorporer le split dans une configuration Samsung EHS TDM Plus compatible et facilite la communication avec les éléments de commande prévus par le fabricant.

Conception pensée pour faciliter l’installation et l’entretien

Samsung a développé cette gamme WindFree Deluxe en accordant une attention particulière aux opérations d’installation et de maintenance.

L’unité utilise un capot inférieur avec système d’accrochage qui facilite son ouverture et sa fermeture lors des interventions techniques. De plus, le support de montage est conçu pour simplifier la mise en place et le réglage de l’unité sur le mur.

L’accès extérieur au Easy Filter Plus permet d’effectuer facilement les opérations de nettoyage courant du filtre.

Raccordements frigorifiques

La Samsung AE056TNXDEH/EU utilise les dimensions de raccordement frigorifique suivantes :

• Tuyau de liquide : 6,35 mm (1/4").
• Tuyau de gaz : 12,7 mm (1/2").
• Raccord de drainage : tuyau avec diamètre intérieur de 18 mm.

L’unité est conçue pour des systèmes fonctionnant avec du réfrigérant R410A.

Kit de vanne d’expansion EEV nécessaire

La vanne d’expansion électronique EEV n’est pas intégrée à l’unité intérieure. Samsung indique qu’il convient d’utiliser le kit EEV correspondant dans l’installation TDM Plus.

La référence et la configuration du kit dépendront du nombre d’unités intérieures et de la conception du système ; cet élément doit donc être sélectionné en suivant les tableaux et la documentation technique de Samsung.

Caractéristiques techniques Samsung AE056TNXDEH/EU

• Marque : Samsung.
• Référence : AE056TNXDEH/EU.
• Gamme : EHS TDM Plus WindFree™ Deluxe.
• Type : unité intérieure murale.
• Mode : pompe à chaleur.
• Capacité nominale en refroidissement : 5,6 kW.
• Capacité nominale en chauffage : 6,3 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Intensité nominale en refroidissement : 0,35 A.
• Intensité nominale en chauffage : 0,35 A.
• Consommation électrique nominale de l’unité intérieure en refroidissement : 0,052 kW.
• Consommation électrique nominale de l’unité intérieure en chauffage : 0,052 kW.
• Type de ventilateur : Crossflow.
• Débit d’air élevé / moyen / faible : 15,7 / 13,8 / 12,0 m³/min.
• Pression sonore élevée / moyenne / faible / WindFree™ : 40 / 37 / 34 / 29 dB(A).
• Puissance sonore : 58 dB(A).
• Réfrigérant : R410A.
• Vanne d’expansion électronique : non incluse ; nécessite un kit EEV compatible.
• Raccord liquide : 6,35 mm (1/4").
• Raccord gaz : 12,7 mm (1/2").
• Raccord de drainage : diamètre intérieur de 18 mm.
• Dimensions nettes (largeur x hauteur x profondeur) : 1.055 x 299 x 215 mm.
• Poids net : 11,5 kg.
• Technologie WindFree™ : oui.
• Auto Clean : oui.
• Easy Filter Plus : oui.
• Protocole de communication : Samsung NASA.

Unité murale pour une climatisation confortable toute l’année

La Samsung AE056TNXDEH/EU de 5,6 kW combine les possibilités d’intégration du système d’aérothermie EHS TDM Plus avec le confort caractéristique de la technologie WindFree™.

Sa capacité de 5,6 kW en froid et 6,3 kW en chaud, son fonctionnement à partir de 29 dB(A), le filtre Easy Filter Plus et la fonction Auto Clean permettent de disposer d’une solution murale prête à climatiser les pièces avec un haut niveau de confort.

Important : cette référence correspond exclusivement à l’unité intérieure. Pour obtenir un système de climatisation opérationnel, il est nécessaire de l’associer à une unité extérieure Samsung EHS TDM Plus compatible et au kit EEV correspondant, ainsi qu’aux éléments d’installation et de commande requis pour chaque projet.
