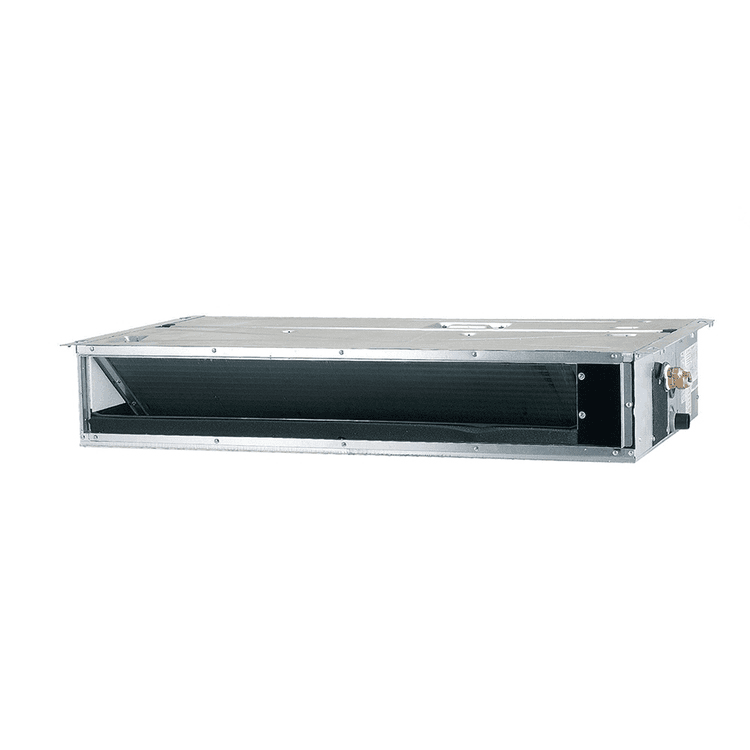

Unité intérieure aérothermique gainable Samsung EHS TDM Plus 9 kW

La unité intérieure gainable Samsung EHS TDM Plus AE090ANMPEH/EU est un équipement de climatisation à moyenne pression conçu pour s’intégrer aux systèmes aérothermiques Samsung TDM Plus. Elle offre une capacité nominale de 9,0 kW en refroidissement et 10,0 kW en chauffage, assurant une climatisation par air via une installation discrète, avec l’unité dissimulée dans le faux plafond et une diffusion par gaines et grilles.

Ce modèle se distingue par sa capacité élevée, sa pression statique externe réglable jusqu’à 147,1 Pa, le système Auto ESP, la possibilité de configurer l’entrée d’air par le dessous ou par l’arrière et la pompe de relevage des condensats intégrée. Ces caractéristiques apportent de la flexibilité tant lors de la conception que de l’installation de systèmes de climatisation résidentiels et professionnels.

Puissance de 9,0 kW en refroidissement et 10,0 kW en chauffage

La Samsung AE090ANMPEH/EU fournit une capacité nominale de refroidissement de 9,0 kW et une capacité nominale de chauffage de 10,0 kW. Sa puissance élevée permet de l’utiliser dans des installations nécessitant la climatisation d’espaces de plus grande dimension grâce à une distribution centralisée de l’air.

Étant une unité intérieure, elle doit fonctionner conjointement avec une unité extérieure Samsung EHS TDM Plus compatible. La capacité effective, les performances et l’efficacité énergétique de l’ensemble dépendront de la combinaison sélectionnée, des conditions de fonctionnement et de la conception de l’installation.

Installation gainable totalement intégrée

Le format gainable permet d’installer l’unité intérieure au-dessus d’un faux plafond, en la gardant hors de vue. L’air climatisé est distribué via un réseau de gaines et de grilles, offrant une solution particulièrement adaptée lorsque l’on souhaite conserver une esthétique épurée dans les différentes pièces.

L’unité présente des dimensions de 1.200 x 250 x 700 mm, avec une hauteur de seulement 250 mm qui facilite son intégration dans les espaces techniques et les faux plafonds.

Auto ESP pour ajuster automatiquement la pression et le débit

La fonction Auto ESP de Samsung permet d’optimiser automatiquement la pression statique et le volume d’air en fonction des caractéristiques du réseau de gaines.

Cette technologie facilite la mise en service de l’équipement et aide à maintenir une distribution d’air adéquate sans dépendre exclusivement de réglages manuels. Samsung indique qu’Auto ESP optimise le volume et la pression de l’air afin de favoriser un fonctionnement homogène et de réduire le bruit lié à une configuration incorrecte.

La pression statique externe peut être réglée dans une plage de 0 à 147,1 Pa, avec une valeur standard d’environ 39,2 Pa, offrant une marge d’adaptation à différentes longueurs et configurations de gaines.

Entrée d’air par le dessous ou par l’arrière

L’unité intérieure Samsung EHS TDM Plus permet de configurer l’aspiration de l’air par le dessous ou par l’arrière. Cette double possibilité facilite l’adaptation de l’équipement à l’espace disponible et à l’agencement du retour d’air prévu dans chaque projet.

La flexibilité d’aspiration est particulièrement utile dans les installations en faux plafond où la configuration architecturale peut limiter la position des gaines ou des grilles de reprise.

Débit d’air jusqu’à 27 m³/min

La AE090ANMPEH/EU intègre un ventilateur de type Sirocco avec différentes vitesses de fonctionnement pour adapter le débit aux besoins de climatisation.

• Débit d’air élevé : 27 m³/min.
• Débit d’air moyen : 22 m³/min.
• Débit d’air faible : 16 m³/min.
• Débit maximal équivalent : environ 1.620 m³/h.

L’association d’un débit élevé et d’une pression disponible jusqu’à 147,1 Pa permet de travailler avec des réseaux de gaines adaptés aux installations de climatisation à moyenne pression.

Fonctionnement avec niveaux sonores maîtrisés

L’unité intérieure est conçue pour offrir un fonctionnement confortable même avec la puissance requise par des installations de grande taille. Selon la fiche technique du produit, elle présente les niveaux de pression acoustique suivants selon la vitesse du ventilateur :

• Vitesse élevée : 37 dB(A).
• Vitesse moyenne : 32 dB(A).
• Vitesse faible : 27 dB(A).
• Niveau de puissance acoustique : 58 dB(A).

Le niveau sonore finalement perçu dans chaque pièce dépendra également de la conception du réseau de gaines, de l’isolation, des grilles utilisées, de la vitesse de l’air et des conditions d’installation.

Pompe de condensats intégrée

La pompe de relevage des condensats est intégrée de série dans la Samsung AE090ANMPEH/EU, facilitant l’évacuation de l’eau générée pendant le fonctionnement en refroidissement.

Cette caractéristique apporte une plus grande flexibilité pour concevoir le parcours d’évacuation, notamment lorsqu’il n’est pas possible d’évacuer les condensats uniquement par gravité.

L’unité dispose d’un raccord de drainage VP25.

Vanne d’expansion électronique incluse

L’unité intègre en usine une vanne d’expansion électronique EEV, chargée de contrôler le passage du fluide frigorigène dans le système frigorifique.

La Samsung AE090ANMPEH/EU fonctionne avec le fluide frigorigène R410A dans les configurations EHS TDM Plus compatibles.

Raccordements frigorifiques

Les raccordements frigorifiques prévus pour cette unité sont :

• Tube liquide : 9,52 mm (3/8").
• Tube gaz : 15,88 mm (5/8").
• Tube de drainage : VP25.

Les dimensions des tuyauteries et les autres conditions d’installation doivent respecter les indications techniques de Samsung pour la combinaison précise d’unité intérieure et extérieure installée.

Kit SPi optionnel pour le traitement de l’air

Samsung propose en accessoire optionnel un kit ioniseur plasma SPi pour cette gamme d’unités gainables. Le système génère des ions actifs et est conçu pour compléter le traitement de l’air circulant dans l’équipement.

Le kit SPi est un accessoire optionnel et ne fait pas partie de la fourniture standard de l’unité.

Intégration avec le système Samsung EHS TDM Plus

La technologie Samsung EHS TDM Plus permet de combiner au sein d’une même solution des fonctions de climatisation air-air et les applications propres à un système aérothermique air-eau compatible.

La AE090ANMPEH/EU fonctionne comme unité intérieure à détente directe gainable, assurant le refroidissement et le chauffage par air. Pour fonctionner, elle doit être raccordée à une unité extérieure TDM Plus adaptée dans une configuration validée par Samsung.

Cette architecture permet de développer des solutions globales de climatisation dans lesquelles peuvent coexister des unités intérieures à air et d’autres éléments du système EHS destinés aux besoins thermiques du bâtiment.

Options de commande Samsung

Samsung propose différents accessoires de commande compatibles avec la gamme EHS TDM Plus, permettant d’adapter la gestion du système aux besoins de chaque installation.

• MWR-WG01KN : commande filaire avancée.
• MWR-SH11N : commande filaire tactile.
• AR-EH03E : commande sans fil, utilisée avec le récepteur correspondant dans les installations gainables.
• AR-CH01E : commande sans fil SolarCell, selon la configuration compatible.
• MRK-A10N : kit récepteur pour certaines commandes sans fil sur les modèles gainables.
• MIM-H04EN : kit WiFi pour les configurations système compatibles.

Les accessoires nécessaires dépendront du type de commande choisi et de la configuration complète de l’installation, ils doivent donc être sélectionnés conformément à la documentation technique Samsung.

Caractéristiques techniques de la Samsung AE090ANMPEH/EU

• Marque : Samsung.
• Référence : AE090ANMPEH/EU.
• Gamme : EHS TDM Plus.
• Type : unité intérieure gainable à moyenne pression.
• Mode : pompe à chaleur.
• Capacité nominale en refroidissement : 9,0 kW.
• Capacité nominale en chauffage : 10,0 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Intensité nominale : 1,20 A.
• Consommation électrique de l’unité intérieure en refroidissement : 0,135 kW.
• Consommation électrique de l’unité intérieure en chauffage : 0,135 kW.
• Type de ventilateur : Sirocco.
• Débit d’air élevé / moyen / faible : 27 / 22 / 16 m³/min.
• Débit d’air maximal : environ 1.620 m³/h.
• Pression statique externe minimale / standard / maximale : 0 / 39,23 / 147,10 Pa.
• Pression acoustique élevée / moyenne / faible : 37 / 32 / 27 dB(A).
• Puissance acoustique : 58 dB(A).
• Fluide frigorigène : R410A.
• Contrôle du fluide frigorigène : vanne d’expansion électronique EEV incluse.
• Raccord frigorifique liquide : 9,52 mm (3/8").
• Raccord frigorifique gaz : 15,88 mm (5/8").
• Raccord de drainage : VP25.
• Pompe de relevage : intégrée.
• Dimensions nettes (largeur x hauteur x profondeur) : 1.200 x 250 x 700 mm.
• Poids net : 35,4 kg.
• Entrée d’air : par le dessous ou par l’arrière.
• Réglage automatique de la pression : Auto ESP.
• Kit de traitement de l’air SPi : optionnel.

Unité gainable haute capacité pour aérothermie Samsung

La Samsung EHS TDM Plus AE090ANMPEH/EU de 9 kW est une solution particulièrement adaptée aux installations recherchant une climatisation puissante et discrète par gaines. Sa capacité de 9,0 kW en froid et 10,0 kW en chaud s’associe à un débit maximal de 1.620 m³/h et à une pression statique allant jusqu’à 147,1 Pa pour s’adapter à des réseaux de distribution d’air de différentes caractéristiques.

Des fonctions telles que Auto ESP, l’entrée d’air par le dessous ou par l’arrière, la vanne d’expansion électronique et la pompe de condensats intégrées simplifient l’installation et facilitent son adaptation aux projets résidentiels et professionnels.

Important : ce produit correspond uniquement à l’unité intérieure gainable. Pour disposer d’un système opérationnel, il doit être combiné avec une unité extérieure Samsung EHS TDM Plus compatible ainsi qu’avec les gaines, grilles, commandes et autres éléments nécessaires à chaque installation.
