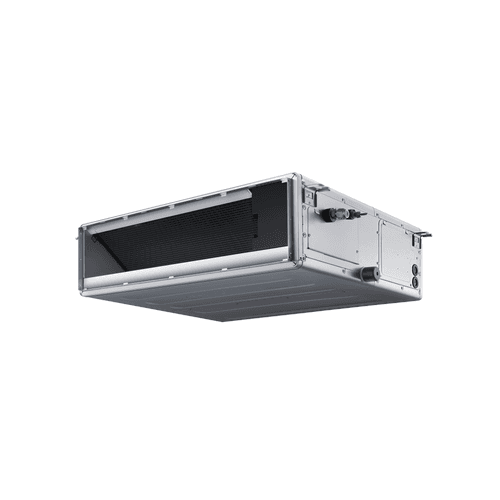

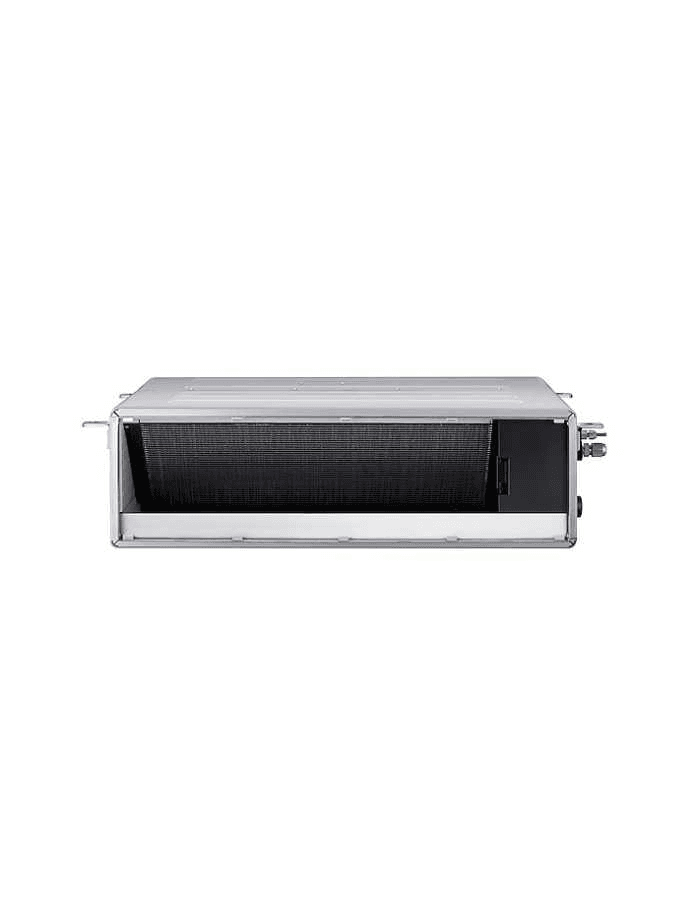

Unité intérieure aérothermique conduit Samsung EHS TDM Plus 7,1 kW

La unité intérieure gainable Samsung EHS TDM Plus AE071ANMPEH/EU est conçue pour climatiser les pièces grâce à une distribution d’air par conduits, tout en restant dissimulée au-dessus du faux plafond. Elle offre une puissance nominale de 7,1 kW en refroidissement et de 8,0 kW en chauffage et fait partie du système Samsung TDM Plus, qui permet de combiner climatisation air-air et air-eau au sein d’une même installation.

Son design de gaine à moyenne pression, la fonction Auto ESP et une pression statique externe réglable jusqu’à 147,1 Pa facilitent son adaptation à des réseaux de gaines aux caractéristiques variées. De plus, elle dispose de deux possibilités de reprise d’air, par le bas ou par l’arrière, d’une pompe de relevage intégrée et d’un niveau sonore minimal de seulement 27 dB(A).

Caractéristiques principales de la Samsung AE071ANMPEH/EU

• Marque : Samsung.
• Gamme : EHS TDM Plus.
• Référence : AE071ANMPEH/EU.
• Type : unité intérieure gainable à moyenne pression.
• Fonctionnement : pompe à chaleur.
• Puissance nominale en refroidissement : 7,1 kW.
• Puissance nominale en chauffage : 8,0 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Débit d’air : 21 / 18 / 13 m³/min en vitesse élevée, moyenne et basse.
• Pression statique externe : 0 / 29,42 / 147,10 Pa.
• Fonction Auto ESP : oui.
• Pression sonore : 36 / 32 / 27 dB(A).
• Puissance sonore : 57 dB(A).
• Pompe de relevage : intégrée.
• Entrée d’air : par le bas ou par l’arrière.
• Ventilateur : type Sirocco.
• Réfrigérant du système : R410A.
• Vanne d’expansion électronique : intégrée.
• Dimensions : 850 x 250 x 700 mm.
• Poids net : 27,9 kg.

Unité intérieure pour systèmes Samsung EHS TDM Plus

La AE071ANMPEH/EU appartient à la gamme Samsung EHS TDM Plus, un système conçu pour combiner la climatisation par air et la climatisation hydronique au sein d’une même solution. Cette unité gainable correspond à la partie air-air du système et permet de traiter directement les pièces via de l’air soufflé à travers un réseau de gaines.

Dans une installation TDM Plus correctement configurée, le système peut combiner des unités intérieures à air avec un circuit hydraulique destiné au plancher chauffant, aux ventilo-convecteurs, aux radiateurs compatibles ou à la production d’eau chaude sanitaire, selon les autres composants installés.

7,1 kW en refroidissement et 8,0 kW en chauffage

L’unité fournit une capacité nominale de refroidissement de 7,1 kW, soit environ 24 200 BTU/h, et une capacité nominale de chauffage de 8,0 kW.

Ces performances permettent de l’utiliser dans des pièces de taille moyenne ou grande dans des projets résidentiels ou commerciaux, à condition que la puissance requise ait été calculée au préalable en tenant compte de la surface, de l’isolation, de l’orientation, des apports internes et des conditions climatiques.

Gaine à moyenne pression

Samsung définit ce modèle comme une unité de gaines à moyenne pression. Cette configuration permet de surmonter des pertes de charge supérieures à celles d’un appareil basse pression et offre une plus grande flexibilité lors de la conception du réseau de soufflage et de reprise.

La pression statique externe peut être réglée entre 0 et 147,10 Pa, avec une valeur standard d’environ 29,42 Pa. Cela facilite l’adaptation du fonctionnement du ventilateur à la résistance réelle des filtres, grilles et gaines de l’installation.

Auto ESP pour ajuster automatiquement la pression statique

La fonction Auto ESP permet d’optimiser automatiquement la pression statique externe et le débit d’air de l’appareil. Samsung a développé cette fonction pour faciliter la mise en service des unités gainables à moyenne pression et adapter le ventilateur aux caractéristiques de l’installation.

Le réglage correct de la pression aide à maintenir un débit adéquat dans les différentes grilles et à éviter à la fois un flux insuffisant et une vitesse d’air excessive pouvant générer du bruit.

En plus du réglage automatique, la pression statique externe peut être configurée via une commande compatible.

Débit d’air jusqu’à 21 m³/min

L’unité intègre un ventilateur de type Sirocco avec trois niveaux principaux de fonctionnement. Samsung annonce les débits suivants :

• Vitesse élevée : 21 m³/min.
• Vitesse moyenne : 18 m³/min.
• Vitesse basse : 13 m³/min.

La combinaison entre débit d’air et pression statique permet de distribuer l’air conditionné à travers différents tronçons et grilles, à condition que le réseau de gaines soit correctement dimensionné et équilibré.

Entrée d’air par le bas ou par l’arrière

La Samsung AE071ANMPEH/EU permet de configurer la reprise d’air par le bas ou par l’arrière de l’unité. Cette double possibilité apporte de la flexibilité lors de l’installation, notamment lorsque l’espace disponible dans le faux plafond est limité.

L’installateur peut choisir la configuration la plus adaptée selon la position de l’appareil, l’emplacement des grilles de reprise et la conception du réseau de gaines.

Seulement 250 mm de hauteur

L’unité présente une hauteur de seulement 250 mm, ce qui facilite son installation dans des faux plafonds disposant d’un plénum réduit. Ses dimensions totales sont :

• Largeur : 850 mm.
• Hauteur : 250 mm.
• Profondeur : 700 mm.
• Poids net : 27,9 kg.

Une fois entièrement dissimulée derrière le plafond, seules les grilles ou diffuseurs choisis pour l’installation restent visibles, ce qui permet de conserver une esthétique épurée dans la pièce.

Fonctionnement silencieux à partir de 27 dB(A)

Samsung indique pour cette unité intérieure des niveaux de pression sonore de 36 / 32 / 27 dB(A) en vitesse élevée, moyenne et basse respectivement.

Le niveau minimal de 27 dB(A) permet de l’utiliser dans des espaces où le confort acoustique est important, comme les logements, chambres, bureaux, salles de réunion ou chambres d’hôtel, à condition que le réseau de gaines et les grilles soient correctement conçus.

La puissance sonore déclarée par Samsung est de 57 dB(A).

Pompe de relevage intégrée

La AE071ANMPEH/EU intègre de série une pompe de relevage pour faciliter l’évacuation de l’eau condensée produite pendant le fonctionnement en refroidissement.

L’évacuation des condensats utilise un raccord VP25, avec environ 25 mm de diamètre extérieur et 20 mm de diamètre intérieur. Le tuyau de drainage doit être installé en respectant les pentes, hauteurs et conditions indiquées par Samsung.

Réfrigérant R410A

Cette unité est conçue pour fonctionner dans des systèmes Samsung EHS TDM Plus utilisant le réfrigérant R410A. Le réfrigérant circule entre les différentes unités du système via les liaisons frigorifiques correspondantes.

La AE071ANMPEH/EU intègre une vanne d’expansion électronique EEV, chargée de réguler le débit de réfrigérant traversant l’échangeur intérieur en fonction des conditions de fonctionnement.

Raccordements frigorifiques

Samsung spécifie pour cette unité les dimensions de tuyauterie suivantes :

• Ligne liquide : 9,52 mm (3/8").
• Ligne gaz : 15,88 mm (5/8").

Le dimensionnement final des tuyaux, les longueurs maximales, les dénivelés et la quantité de réfrigérant doivent être vérifiés en fonction de l’unité extérieure TDM Plus et de la configuration complète du système.

Consommation électrique de l’unité intérieure

L’unité intérieure est alimentée en monophasé 220-240 V et 50 Hz. Samsung indique une consommation électrique nominale de 110 W aussi bien en refroidissement qu’en chauffage, liée principalement au fonctionnement du ventilateur et des composants internes de l’unité.

La puissance électrique nécessaire pour produire du froid ou du chaud dépend principalement de l’unité extérieure du système et ne doit pas être confondue avec cette consommation interne de 110 W ni avec la consommation totale de l’installation de climatisation.

Kit d’ionisation SPi en option

Samsung permet de compléter cette unité avec un kit ioniseur plasma SPi en option. Cet accessoire est conçu pour améliorer le traitement de l’air intérieur grâce à la génération d’ions actifs.

Le kit SPi ne fait pas partie de la fourniture standard de la référence AE071ANMPEH/EU et doit être acheté et installé séparément lorsque le projet nécessite cette fonction.

Installation gainable dissimulée

La climatisation gainable permet de distribuer l’air conditionné vers plusieurs zones ou points de soufflage tout en gardant l’unité entièrement dissimulée. Les grilles et diffuseurs peuvent être choisis selon l’esthétique et les besoins de distribution d’air du projet.

Pour obtenir un fonctionnement correct, il faut calculer précisément les sections de gaine, les pertes de charge, les débits de chaque branche, la vitesse de l’air et la position des grilles de soufflage et de reprise.

Applications de la Samsung AE071ANMPEH/EU

• Logements avec climatisation gainable.
• Salons et espaces communs.
• Bureaux et espaces de travail.
• Locaux commerciaux.
• Hôtels et hébergements.
• Salles de réunion.
• Cabinets et cliniques.
• Installations Samsung EHS TDM Plus combinant climatisation air-air et air-eau.

Données techniques de la Samsung AE071ANMPEH/EU

• Fabricant : Samsung.
• Famille : EHS.
• Gamme : TDM Plus.
• Référence : AE071ANMPEH/EU.
• Type : unité intérieure gainable à moyenne pression.
• Mode : pompe à chaleur.
• Capacité de refroidissement : 7,10 kW.
• Capacité de chauffage : 8,00 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Consommation électrique en refroidissement : 0,110 kW.
• Consommation électrique en chauffage : 0,110 kW.
• Intensité nominale : 1,00 A.
• Ventilateur : Sirocco.
• Débit d’air élevé : 21 m³/min.
• Débit d’air moyen : 18 m³/min.
• Débit d’air faible : 13 m³/min.
• Pression statique externe minimale : 0 Pa.
• Pression statique externe standard : 29,42 Pa.
• Pression statique externe maximale : 147,10 Pa.
• Auto ESP : oui.
• Entrée d’air : par le bas ou par l’arrière.
• Réfrigérant : R410A.
• Contrôle du réfrigérant : vanne EEV intégrée.
• Ligne frigorifique liquide : 9,52 mm (3/8").
• Ligne frigorifique gaz : 15,88 mm (5/8").
• Raccord de drainage : VP25.
• Pompe de relevage : intégrée.
• Pression sonore : 36 / 32 / 27 dB(A).
• Puissance sonore : 57 dB(A).
• Dimensions : 850 x 250 x 700 mm.
• Poids net : 27,9 kg.
• Kit SPi : en option.

Gaine à moyenne pression pour systèmes EHS TDM Plus

La Samsung AE071ANMPEH/EU combine 7,1 kW de puissance nominale en refroidissement, 8,0 kW en chauffage, un débit maximal de 21 m³/min et jusqu’à 147,1 Pa de pression statique dans un format compact de seulement 250 mm de hauteur.

La fonction Auto ESP facilite l’adaptation au réseau de gaines, tandis que l’entrée d’air par le bas ou par l’arrière apporte de la flexibilité lors du montage. À cela s’ajoutent le niveau sonore minimal de 27 dB(A), la pompe de condensats intégrée et la possibilité d’ajouter le kit SPi en option.

Cette référence correspond uniquement à la unité intérieure gainable. Pour former un système complet, elle doit être associée à une unité extérieure Samsung EHS TDM Plus compatible, ainsi qu’aux commandes, tuyauteries, gaines, grilles et autres accessoires nécessaires à l’installation. Le dimensionnement et la mise en service doivent être réalisés conformément à la documentation technique officielle de Samsung.
