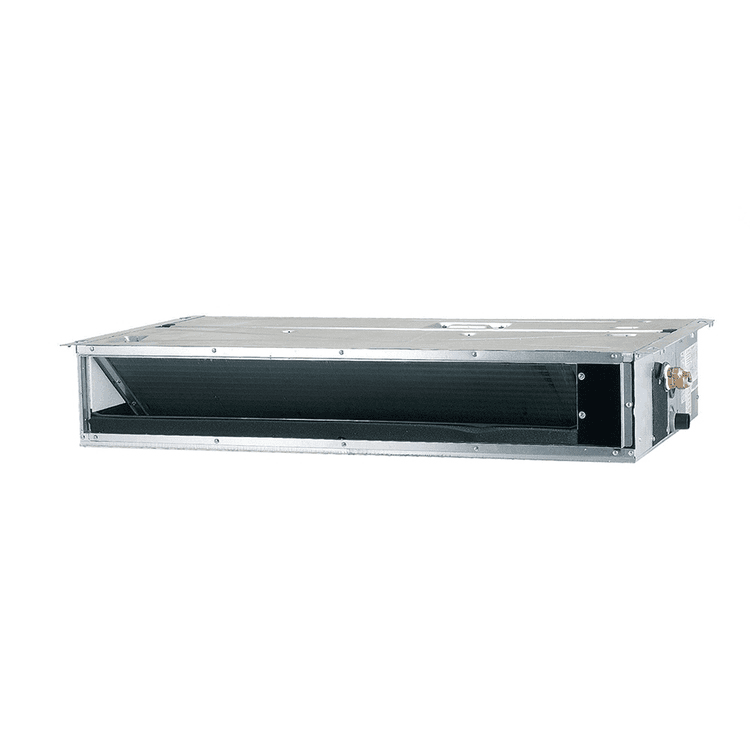

Unité intérieure aérothermique conduit Samsung EHS TDM Plus 5,6 kW

La unité intérieure gainable Samsung EHS TDM Plus AE056BNMPEH/EU est conçue pour climatiser les logements et les espaces professionnels grâce à une installation dissimulée dans un faux plafond. Elle offre une capacité nominale de 5,6 kW en refroidissement et de 6,3 kW en chauffage et fait partie de la gamme Samsung EHS TDM Plus, permettant d’intégrer la climatisation air-air dans une solution d’aérothermie compatible.

Son format de gaine à moyenne pression facilite la distribution de l’air dans différentes pièces via un réseau de conduits et de grilles. De plus, elle intègre des fonctions telles que Auto ESP, une entrée d’air configurable, un détendeur électronique et une pompe de relevage des condensats intégrée, simplifiant la conception et l’installation du système.

Gaine à moyenne pression pour une installation discrète

La Samsung AE056BNMPEH/EU est conçue pour être installée de manière invisible au-dessus d’un faux plafond, ne laissant apparents que les grilles ou diffuseurs de soufflage et de reprise. Cette configuration permet de conserver une esthétique épurée dans la pièce et de distribuer l’air climatisé de façon centralisée.

L’unité fonctionne avec une pression statique externe réglable de 0 à 147 Pa, offrant une grande flexibilité pour s’adapter à différentes configurations de conduits. Sa pression statique standard est de 29,4 Pa.

5,6 kW en refroidissement et 6,3 kW en chauffage

Ce modèle offre une puissance nominale de 5,6 kW en refroidissement et de 6,3 kW en chauffage, assurant le confort thermique aussi bien pendant les mois chauds qu’en hiver lorsqu’il est associé à une unité extérieure Samsung EHS TDM Plus compatible.

La capacité finale et l’efficacité énergétique de l’ensemble dépendent de l’unité extérieure utilisée, des conditions extérieures, de la configuration de l’installation et des caractéristiques du bâtiment.

Réglage automatique Auto ESP

L’une des principales fonctionnalités de cette unité gainable Samsung est la fonction Auto ESP. Ce système permet d’ajuster automatiquement le débit et la pression d’air afin de les adapter aux caractéristiques de l’installation de gaines.

Le contrôle de la pression statique aide à obtenir une distribution d’air plus homogène et facilite la mise en service du système, en évitant des réglages manuels inutiles. La pression statique externe peut également être configurée via une commande compatible.

Entrée d’air inférieure ou arrière

L’unité intérieure Samsung EHS TDM Plus AE056BNMPEH/EU permet de configurer l’aspiration d’air par le dessous ou par l’arrière. Cette double possibilité offre une plus grande flexibilité à l’installateur pour adapter l’appareil à l’espace disponible dans le faux plafond.

Cette caractéristique est particulièrement utile en rénovation ou dans les installations où la hauteur disponible et la distribution des conduits conditionnent la position de l’unité.

Débit d’air adaptable

Le ventilateur de type Sirocco propose différents niveaux de débit pour adapter le fonctionnement aux besoins de climatisation de l’installation.

• Débit d’air élevé : 16,0 m³/min.
• Débit d’air moyen : 13,5 m³/min.
• Débit d’air faible : 9,0 m³/min.

Cette régulation permet de combiner capacité de climatisation, distribution de l’air et confort acoustique selon les besoins de chaque installation.

Fonctionnement silencieux

La Samsung AE056BNMPEH/EU est conçue pour fonctionner avec des niveaux sonores réduits, une caractéristique particulièrement importante lorsqu’une unité gainable est installée à proximité de chambres, salons, bureaux ou autres zones d’usage fréquent.

• Pression sonore en vitesse élevée : 32 dB(A).
• Pression sonore en vitesse moyenne : 29 dB(A).
• Pression sonore en vitesse faible : 25 dB(A).
• Puissance sonore : 57 dB(A).

Le niveau acoustique perçu dépendra également de la conception des conduits, des grilles, de l’isolation acoustique et des conditions d’installation.

Détendeur électronique intégré

Ce modèle intègre un détendeur électronique EEV destiné à réguler le débit de fluide frigorigène dans le circuit frigorifique. Son intégration dans l’unité elle-même facilite l’installation au sein du système Samsung TDM Plus.

L’unité utilise le fluide frigorigène R410A et dispose de raccordements frigorifiques de 6,35 mm pour la ligne liquide et de 12,7 mm pour la ligne gaz.

Pompe de relevage des condensats intégrée

La pompe de relevage des condensats est intégrée à l’unité intérieure. Cette caractéristique facilite l’évacuation de l’eau produite pendant le fonctionnement en refroidissement et offre une plus grande liberté pour concevoir le parcours d’évacuation.

Le raccord de drainage utilisé par l’appareil est de type VP25.

Filtre et amélioration optionnelle de la qualité de l’air

L’unité dispose d’un filtre pour aider à retenir les particules présentes dans l’air circulant dans le système. Samsung prévoit également la possibilité d’installer un kit ioniseur plasma SPi en option pour compléter le traitement de l’air intérieur.

Cet accessoire génère des ions actifs destinés à aider à réduire certains polluants présents dans l’environnement. Le kit SPi ne fait pas partie de l’équipement standard et doit être sélectionné en fonction des besoins du projet.

Commande WiFi en option

La gamme EHS TDM Plus accepte des options de commande supplémentaires afin d’adapter l’installation à différents besoins. Samsung propose le kit WiFi MIM-H04EN comme accessoire pour les configurations compatibles, permettant d’intégrer des fonctions de contrôle connecté dans l’écosystème de climatisation de la marque.

Il existe également différentes commandes filaires et sans fil Samsung disponibles en accessoires. Leur compatibilité et les éléments nécessaires à l’installation doivent être vérifiés en fonction de la configuration complète du système.

Caractéristiques techniques de la Samsung AE056BNMPEH/EU

• Marque : Samsung.
• Référence : AE056BNMPEH/EU.
• Gamme : EHS TDM Plus.
• Type : unité intérieure gainable à moyenne pression.
• Fonctionnement : pompe à chaleur.
• Capacité nominale en refroidissement : 5,6 kW.
• Capacité nominale en chauffage : 6,3 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Intensité nominale en refroidissement : 0,6 A.
• Intensité nominale en chauffage : 0,6 A.
• Consommation électrique nominale de l’unité intérieure en refroidissement : 0,07 kW.
• Consommation électrique nominale de l’unité intérieure en chauffage : 0,07 kW.
• Type de ventilateur : Sirocco.
• Débit d’air élevé / moyen / faible : 16,0 / 13,5 / 9,0 m³/min.
• Pression statique externe minimale / standard / maximale : 0 / 29,4 / 147 Pa.
• Pression sonore élevée / moyenne / faible : 32 / 29 / 25 dB(A).
• Puissance sonore : 57 dB(A).
• Fluide frigorigène : R410A.
• Contrôle du fluide frigorigène : détendeur électronique EEV intégré.
• Raccord liquide : 6,35 mm (1/4").
• Raccord gaz : 12,7 mm (1/2").
• Raccord de drainage : VP25.
• Pompe de relevage des condensats : intégrée.
• Dimensions nettes (largeur x hauteur x profondeur) : 850 x 250 x 700 mm.
• Poids net : 27,9 kg.
• Entrée d’air : configurable par le dessous ou par l’arrière.
• Régulation de pression : Auto ESP.

Intégration avec Samsung EHS TDM Plus

La technologie Samsung EHS TDM Plus est conçue pour combiner la climatisation directe par détente frigorifique avec les fonctions propres à un système d’aérothermie air-eau. Ainsi, une installation compatible peut utiliser des unités intérieures à air comme cet appareil gainable, associées à d’autres éléments du système pour le chauffage, le refroidissement et la production d’eau chaude sanitaire.

La AE056BNMPEH/EU agit comme unité intérieure de climatisation par air et doit fonctionner avec une unité extérieure Samsung EHS TDM Plus compatible. La configuration finale doit être dimensionnée en tenant compte des besoins thermiques du bâtiment et des combinaisons autorisées par Samsung.

Une solution gainable polyvalente pour les systèmes Samsung TDM Plus

L’unité intérieure Samsung AE056BNMPEH/EU de 5,6 kW associe un design prévu pour être dissimulé dans un faux plafond à des performances destinées à faciliter l’installation et à améliorer le confort, comme le réglage automatique Auto ESP, l’aspiration par le dessous ou par l’arrière, la pompe de condensats intégrée et le détendeur électronique intégré.

Sa capacité de 5,6 kW en froid et de 6,3 kW en chaud, associée à une pression statique réglable jusqu’à 147 Pa, en fait une solution particulièrement adaptée aux projets de climatisation gainable intégrés dans des systèmes d’aérothermie Samsung EHS TDM Plus.

Important : ce produit correspond à l’unité intérieure gainable. Pour disposer d’un système de climatisation opérationnel, il est nécessaire de l’associer à une unité extérieure Samsung EHS TDM Plus compatible ainsi qu’aux éléments d’installation, de commande et de distribution d’air requis pour chaque projet.
