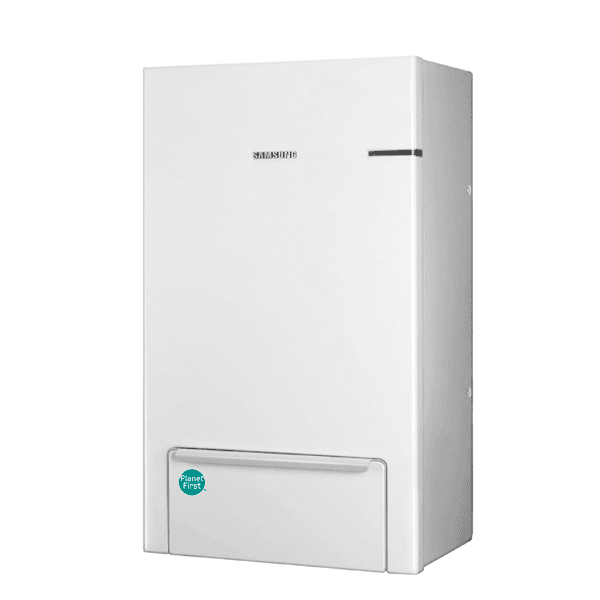

Kit hydro sans réservoir intégré Samsung TDM Plus R410A 12 kW

Le Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU est un module hydraulique mural sans ballon intégré, conçu pour faire partie des systèmes aérothermiques Samsung EHS TDM Plus avec réfrigérant R410A. Cette unité transforme l’énergie du circuit frigorifique provenant de l’unité extérieure en eau chaude ou froide pour alimenter des systèmes hydroniques de chauffage et de refroidissement, pouvant fonctionner en configurations TDM Plus de 12 et 16 kW selon l’unité extérieure avec laquelle elle est associée.

Dans une installation de 12 kW, ce Hydro Kit peut être combiné avec l’unité extérieure Samsung AE120MXTPEH/EU. Le système résultant fournit une puissance nominale de 12 kW aussi bien en chauffage qu’en refroidissement. La même référence de module hydraulique est également compatible avec l’unité extérieure AE160MXTPEH/EU pour configurer un système jusqu’à 16 kW en chauffage.

Caractéristiques principales du Samsung AE160BNYDEH/EU

• Marque : Samsung.
• Gamme : EHS TDM Plus.
• Référence : AE160BNYDEH/EU.
• Type : Hydro Kit ou module hydraulique mural.
• Système : aérothermie bibloc TDM Plus.
• Ballon ECS intégré : non.
• Réfrigérant du système : R410A.
• Configurations compatibles : 12 et 16 kW.
• Alimentation : monophasée 220-240 V, 50 Hz.
• Résistance électrique d’appoint : 6 kW.
• Température de départ en chauffage : 15-55 °C.
• Température de départ en refroidissement : 5-25 °C.
• Raccordements hydrauliques : 1 1/4".
• Raccord frigorifique liquide : 9,52 mm (3/8").
• Raccord frigorifique gaz : 15,88 mm (5/8").
• Dimensions : 510 x 850 x 315 mm.
• Poids net : 45,5 kg selon la fiche produit actuelle de Samsung.

Hydro Kit pour systèmes Samsung EHS TDM Plus

Le AE160BNYDEH/EU agit comme interface entre le circuit frigorifique de la pompe à chaleur et le circuit hydraulique du logement ou du bâtiment. Il reçoit l’énergie thermique générée par l’unité extérieure et la transfère à l’eau qui circule ensuite vers les différents émetteurs de chauffage et de climatisation.

Il peut être utilisé pour alimenter des installations telles que plancher chauffant, ventilo-convecteurs, radiateurs basse température et autres émetteurs hydrauliques compatibles. Il peut également faire partie d’un système destiné à produire de l’eau chaude sanitaire via un ballon externe correctement dimensionné.

Technologie TDM Plus : air-eau et air-air

La technologie Samsung TDM Plus permet de combiner climatisation air-eau et air-air au sein d’un même système. Cela rend possible l’utilisation du circuit hydronique pour le plancher chauffant ou les émetteurs à eau, tout en intégrant des unités intérieures à détente directe compatibles afin d’obtenir une réponse thermique plus rapide dans certaines pièces.

Cette architecture apporte de la flexibilité à la conception de l’installation, car elle permet de combiner différents systèmes d’émission en utilisant une seule unité extérieure TDM Plus compatible.

Compatible avec des systèmes de 12 et 16 kW

La référence AE160BNYDEH/EU peut fonctionner avec différentes unités extérieures TDM Plus. Samsung prévoit spécifiquement sa combinaison avec :

• AE120MXTPEH/EU : configuration monophasée de 12 kW.
• AE160MXTPEH/EU : configuration monophasée de 16 kW.

Avec l’unité extérieure AE120MXTPEH/EU, le système offre une capacité nominale de chauffage de 12 kW à A7/W35 et une capacité nominale de refroidissement de 12 kW à A35/W18.

Avec l’unité extérieure AE160MXTPEH/EU, l’ensemble atteint jusqu’à 16 kW nominaux en chauffage et 14,5 kW en refroidissement.

Température de l’eau pour le chauffage et le refroidissement

Le module hydraulique permet de fonctionner avec différentes températures de départ selon le mode sélectionné. Samsung spécifie une température d’eau de sortie de :

• Chauffage : de 15 à 55 °C.
• Fonctionnement via pompe à chaleur : de 25 à 55 °C dans les conditions indiquées par Samsung.
• Refroidissement : de 5 à 25 °C.

Cette large plage permet d’adapter le système à des installations de plancher chauffant/rafraîchissant, ventilo-convecteurs et autres émetteurs hydrauliques conçus pour fonctionner avec une pompe à chaleur.

Sans ballon d’eau chaude intégré

Le AE160BNYDEH/EU est un Hydro Kit mural sans ballon intégré. Cela permet de sélectionner séparément le ballon d’eau chaude sanitaire le plus adapté aux besoins de chaque projet.

Cette configuration se distingue des solutions Samsung ClimateHub, qui intègrent le ballon ECS dans l’unité intérieure elle-même. Le format mural est particulièrement intéressant lorsqu’un ballon compatible existe déjà ou lorsqu’on souhaite installer un ballon externe avec une capacité spécifique.

Résistance électrique d’appoint de 6 kW

L’Hydro Kit intègre une résistance électrique d’appoint de 6 kW. Cet élément peut fournir un soutien supplémentaire au système hydraulique lorsque les conditions de fonctionnement ou la configuration du système l’exigent.

Le fonctionnement de la résistance est géré par le système de contrôle de l’installation et doit être configuré en fonction des besoins thermiques, de la puissance électrique disponible et des paramètres définis par Samsung.

Contrôle indépendant de 2 zones

Samsung intègre dans la gamme EHS la fonction de contrôle de 2 zones. Cette caractéristique permet de gérer simultanément deux circuits nécessitant des températures d’eau différentes, facilitant ainsi les installations avec différents types d’émetteurs.

Par exemple, une zone peut être utilisée pour un plancher chauffant basse température et une autre pour des émetteurs nécessitant une température de départ différente, à condition que le système hydraulique soit conçu avec les composants de régulation correspondants.

Préparé pour l’intégration photovoltaïque et Smart Grid

La gamme Samsung EHS TDM Plus dispose de fonctions prêtes pour l’intégration avec des systèmes photovoltaïques et Smart Grid. La fonction d’intégration photovoltaïque permet d’adapter le fonctionnement en tenant compte de la disponibilité de la production solaire, tandis que la compatibilité Smart Grid permet de répondre à certaines signaux d’un réseau électrique intelligent.

Ces fonctions dépendent de la configuration du système et de l’installation des éléments de commande nécessaires.

Raccordements hydrauliques de 1 1/4"

Les raccordements d’entrée et de sortie d’eau du Hydro Kit ont une dimension de 1 1/4". Ce diamètre est conçu pour gérer les débits hydrauliques requis par les configurations haute puissance compatibles avec le module.

Le dimensionnement des tuyauteries, de la pompe, du vase d’expansion, des éléments de sécurité et du reste du circuit doit être réalisé en fonction du débit nécessaire et des spécifications techniques de Samsung.

Raccordements frigorifiques pour R410A

Le module se raccorde à l’unité extérieure au moyen de tuyauteries frigorifiques. Pour cette référence, Samsung indique :

• Ligne liquide : 9,52 mm (3/8").
• Ligne gaz : 15,88 mm (5/8").

Le circuit fait partie d’un système bibloc avec réfrigérant R410A. L’installation et la manipulation du circuit frigorifique doivent être réalisées par du personnel habilité, en respectant les distances, dénivelés, charge de réfrigérant et autres conditions définies par Samsung.

Alimentation monophasée

La référence AE160BNYDEH/EU correspond à la version monophasée du module hydraulique. Son alimentation est de 220-240 V à 50 Hz.

Samsung commercialise également la variante AE160BNYDGH/EU avec alimentation triphasée pour les projets nécessitant ce type d’alimentation électrique.

Format mural compact

Comme il n’intègre pas de ballon, l’Hydro Kit présente des dimensions compactes pour une unité hydraulique de cette capacité :

• Largeur : 510 mm.
• Hauteur : 850 mm.
• Profondeur : 315 mm.
• Poids net : environ 45,5 kg.

Son format mural facilite l’installation dans les locaux techniques et les espaces intérieurs où l’on souhaite séparer le module hydraulique du ballon ECS.

Niveau sonore réduit

Étant un module hydraulique intérieur, le fonctionnement acoustique est nettement plus discret que celui d’une unité extérieure. La fiche actuelle de Samsung indique une pression sonore de 38 dB(A) et une puissance sonore de 55 dB(A) pour cette référence.

La perception acoustique réelle dépendra également de l’emplacement, de la fixation murale, de la circulation de l’eau et des caractéristiques de l’installation hydraulique.

Production d’eau chaude sanitaire avec ballon externe

Bien que le AE160BNYDEH/EU n’intègre pas de ballon ECS, il peut être intégré dans des installations destinées à produire de l’eau chaude sanitaire via un ballon externe compatible et les éléments hydrauliques et de commande nécessaires.

Cette solution permet de choisir le volume du ballon en fonction du nombre d’utilisateurs et de la consommation prévue, offrant ainsi plus de flexibilité qu’une unité avec ballon intégré de capacité fixe.

Applications du Hydro Kit Samsung TDM Plus

• Aérothermie pour maisons individuelles.
• Installations de chauffage par plancher chauffant.
• Systèmes de plancher rafraîchissant compatibles.
• Installations avec ventilo-convecteurs.
• Radiateurs basse température.
• Production d’ECS via ballon externe.
• Systèmes TDM Plus combinant air-eau et air-air.
• Installations avec deux zones hydrauliques à températures différentes.
• Projets avec intégration photovoltaïque ou Smart Grid compatible.

Données techniques du Samsung AE160BNYDEH/EU

• Fabricant : Samsung.
• Famille : EHS.
• Gamme : TDM Plus.
• Référence : AE160BNYDEH/EU.
• Type : Hydro Kit mural.
• Mode : pompe à chaleur air-eau.
• Réfrigérant du système : R410A.
• Ballon intégré : non.
• Compatibilité de puissance : systèmes TDM Plus de 12 et 16 kW.
• Alimentation : 1 phase, 220-240 V, 50 Hz.
• Résistance électrique d’appoint : 6 kW.
• Température de sortie en chauffage : 15-55 °C.
• Température de sortie en refroidissement : 5-25 °C.
• Raccord hydraulique entrée/sortie : 1 1/4".
• Raccord frigorifique liquide : 9,52 mm (3/8").
• Raccord frigorifique gaz : 15,88 mm (5/8").
• Pression sonore : 38 dB(A).
• Puissance sonore : 55 dB(A).
• Dimensions : 510 x 850 x 315 mm.
• Poids net : 45,5 kg selon la fiche actuelle de Samsung.
• Contrôle de 2 zones : compatible.
• Intégration photovoltaïque : compatible selon configuration.
• Smart Grid Ready : oui, selon configuration.

Hydro Kit pour une installation TDM Plus de 12 kW

Associé à l’unité extérieure Samsung AE120MXTPEH/EU, le AE160BNYDEH/EU fait partie d’un système EHS TDM Plus de 12 kW nominaux en chauffage et 12 kW en refroidissement. Cette configuration permet d’utiliser l’aérothermie air-eau pour la climatisation hydronique et, grâce à la technologie TDM Plus, de la combiner avec la climatisation air-air via les unités intérieures compatibles.

Son format mural sans ballon intégré offre la liberté de choisir un ballon ECS externe, tandis que la résistance d’appoint de 6 kW, le contrôle de deux zones et les fonctions prêtes pour l’intégration photovoltaïque et Smart Grid élargissent les possibilités de configuration de l’installation.

Le Hydro Kit doit être combiné avec une unité extérieure TDM Plus compatible et avec les composants hydrauliques, ballon ECS, commandes et accessoires nécessaires pour compléter le système. Le dimensionnement, l’installation frigorifique et hydraulique ainsi que la mise en service doivent être réalisés par des professionnels qualifiés, en suivant la documentation technique de Samsung et la réglementation en vigueur.
