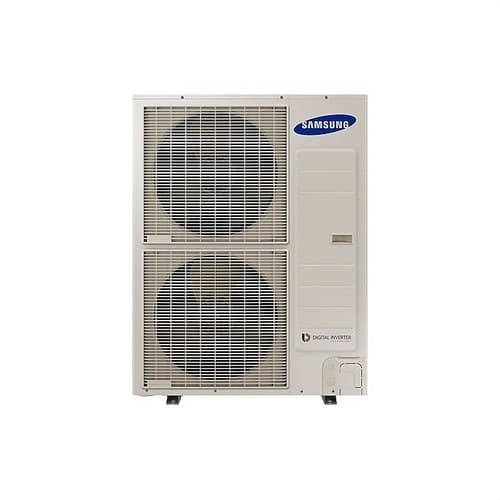

Unité extérieure triphasée aérothermique Samsung TDM Plus 16 kW

La unité extérieure triphasée Samsung EHS TDM Plus AE160MXTPGH/EU est une pompe à chaleur aérothermique de haute capacité conçue pour les systèmes combinant climatisation air-eau et air-air. Elle offre une capacité nominale de 16 kW en chauffage et de 14,5 kW en refroidissement, permettant de centraliser différents besoins thermiques du logement ou de l’installation au moyen d’une seule unité extérieure.

La technologie TDM Plus permet d’intégrer dans un même système la production d’eau chaude pour le chauffage, le refroidissement et d’autres applications hydrauliques avec des unités intérieures à détente directe pour la climatisation par air. Cette configuration apporte une grande flexibilité et permet d’adapter le système aux logements et projets nécessitant de combiner plancher chauffant, ventilo-convecteurs, radiateurs basse température ou unités intérieures de climatisation compatibles.

Système Samsung EHS TDM Plus air-eau et air-air

L’une des principales caractéristiques de la Samsung AE160MXTPGH/EU est sa capacité à faire partie d’un système TDM Plus, une technologie développée pour combiner les applications d’aérothermie air-eau avec la climatisation directe air-air.

L’unité extérieure peut fonctionner avec un module hydraulique ou un ClimateHub compatible pour produire l’eau destinée au chauffage et au refroidissement et, en même temps, alimenter des unités intérieures à détente directe compatibles dans la configuration autorisée par Samsung.

Cette architecture permet de profiter d’une seule unité extérieure pour couvrir différents besoins de climatisation, en réduisant le nombre d’équipements extérieurs et en simplifiant l’intégration du système.

16 kW de capacité nominale en chauffage

La Samsung AE160MXTPGH/EU offre une capacité nominale de chauffage de 16,0 kW, ce qui en fait l’un des modèles les plus puissants de la gamme EHS TDM Plus.

Dans des conditions nominales, Samsung annonce un COP de 4,05, c’est-à-dire un rapport élevé entre l’énergie thermique produite et l’énergie électrique consommée. La consommation électrique nominale indiquée en chauffage est de 3,95 kW.

Les performances réelles dépendront de la température extérieure, de la température de départ, du type d’émetteur, de la demande thermique du bâtiment et de la configuration complète du système.

14,5 kW de puissance en refroidissement

En mode refroidissement, l’unité fournit une capacité nominale de 14,5 kW. Samsung spécifie un EER de 3,78 dans des conditions nominales et une consommation électrique de référence de 3,84 kW.

Le refroidissement peut être utilisé via le circuit hydraulique avec des émetteurs compatibles, tels que des ventilo-convecteurs ou un plancher rafraîchissant correctement conçu, ainsi qu’avec des unités intérieures à détente directe lorsque la configuration TDM Plus installée le permet.

Alimentation électrique triphasée

La référence AE160MXTPGH/EU correspond spécifiquement à la version triphasée de 16 kW. Son alimentation électrique est de 380-415 V, 3 phases, 4 conducteurs et 50 Hz.

Samsung indique une intensité minimale de circuit MCA de 12 A et une protection maximale MFA de 16,1 A. Le dimensionnement du câblage, des protections et des éléments électriques doit être réalisé conformément au manuel d’installation, à la réglementation en vigueur et aux conditions particulières du projet.

Fonctionnement avec des températures extérieures jusqu’à -25 °C

La Samsung EHS TDM Plus est conçue pour continuer à fournir du chauffage même à très basse température extérieure. Pour le fonctionnement air-eau en chauffage, Samsung spécifie une plage extérieure de -25 à 35 °C.

Les plages de fonctionnement déclarées pour l’unité sont :

• Chauffage air-eau : de -25 à 35 °C.
• Refroidissement air-eau : de 10 à 46 °C.
• Production d’eau chaude sanitaire : de -25 à 43 °C.
• Chauffage air-air : de -25 à 24 °C.
• Refroidissement air-air : de 10 à 46 °C.

Ces larges plages permettent d’utiliser le système pendant une grande partie de l’année, en hiver comme en été, toujours dans les conditions spécifiées par Samsung pour l’installation.

Efficacité énergétique pour le chauffage basse température

Dans les configurations compatibles, la gamme Samsung EHS TDM Plus atteint une efficacité saisonnière élevée dans les applications basse température. Pour la combinaison correspondant au modèle de 16 kW, Samsung annonce une classe énergétique A+++ en chauffage à 35 °C et A+ à 55 °C.

Les installations fonctionnant avec un plancher chauffant ou d’autres émetteurs basse température permettent de tirer particulièrement parti d’une pompe à chaleur aérothermique, car elles nécessitent des températures de départ plus faibles.

La classification énergétique finale doit être considérée pour la combinaison complète de l’unité extérieure, du module intérieur et de la commande correspondante.

Réfrigérant R410A

L’unité extérieure Samsung AE160MXTPGH/EU utilise le réfrigérant R410A. Samsung spécifie une charge d’usine de 3,5 kg.

La quantité totale de réfrigérant nécessaire peut varier en fonction de la longueur et de la configuration des tuyauteries frigorifiques. L’installation, la récupération, la manipulation et l’appoint de réfrigérant doivent être effectués par du personnel autorisé conformément à la réglementation applicable aux gaz fluorés.

Raccordements frigorifiques

L’unité dispose des raccordements principaux suivants pour le circuit frigorifique :

• Tuyau liquide : 9,52 mm (3/8").
• Tuyau gaz : 15,88 mm (5/8").

Les longueurs maximales, les dénivelés et les éventuelles charges supplémentaires de réfrigérant devront être calculés en suivant les indications techniques de Samsung pour la configuration précise du système.

Compresseur rotatif et contrôle Inverter

La AE160MXTPGH/EU utilise un compresseur rotatif au sein d’un système de régulation électronique qui adapte le fonctionnement de la pompe à chaleur à la demande thermique.

La technologie Inverter permet de moduler le fonctionnement par rapport aux systèmes conventionnels à vitesse fixe, contribuant à maintenir des conditions de température plus stables et à réduire les cycles inutiles de démarrage et d’arrêt.

Débit d’air de l’unité extérieure

Le ventilateur extérieur de type hélice fournit un débit d’air allant jusqu’à 123 m³/min, nécessaire pour assurer l’échange thermique avec l’air extérieur.

Pour obtenir les performances prévues, il est important de respecter les distances minimales d’installation, de maintenir dégagées les zones d’entrée et de sortie d’air et d’éviter les obstacles susceptibles de provoquer des recirculations.

Niveau sonore

Samsung spécifie une pression sonore de 55 dB(A) en chauffage et de 54 dB(A) en refroidissement pour cette unité extérieure, avec une puissance sonore de 73 dB(A).

Les valeurs réelles perçues dépendront de la distance par rapport à l’équipement, des surfaces proches, de l’emplacement de l’unité et des conditions de fonctionnement. Lors de la conception de l’installation, il est recommandé de choisir un emplacement qui minimise la transmission du bruit et des vibrations vers les zones habitables.

Compatibilité avec ClimateHub et module hydraulique

L’unité extérieure AE160MXTPGH/EU peut être intégrée avec des composants intérieurs Samsung EHS TDM Plus compatibles. Pour la version triphasée de 16 kW, la documentation Samsung prévoit sa combinaison avec un ClimateHub de 260 litres et avec le module hydraulique AE160MNYDGH/EU, entre autres configurations autorisées selon le système.

Le choix entre ClimateHub, module hydraulique et ballon indépendant dépendra des besoins en eau chaude sanitaire, de l’espace disponible, du type d’installation et des caractéristiques du projet.

Jusqu’à 7 unités intérieures de climatisation directe

Dans les configurations TDM Plus autorisées par Samsung, le modèle de 16 kW peut gérer jusqu’à 7 unités intérieures à détente directe, selon le dimensionnement et la combinaison sélectionnée.

Cela permet de développer des solutions dans lesquelles différentes pièces disposent d’unités intérieures murales, gainables ou d’autres formats compatibles, tandis que le même système extérieur répond également aux besoins hydrauliques de l’installation.

Commande du fonctionnement TDM Plus

Le système permet de définir des priorités et des modes de fonctionnement via l’unité de commande Samsung. De cette façon, l’installation peut gérer les besoins de chauffage, de refroidissement et d’eau chaude selon la configuration choisie.

Samsung prévoit également une compatibilité avec SmartThings dans les configurations équipées des accessoires de communication nécessaires, permettant d’intégrer des fonctions de supervision et de contrôle connecté.

Caractéristiques techniques de la Samsung AE160MXTPGH/EU

• Marque : Samsung.
• Référence : AE160MXTPGH/EU.
• Gamme : EHS TDM Plus.
• Type : unité extérieure aérothermique.
• Système : TDM Plus air-eau / air-air.
• Alimentation : triphasée, 380-415 V, 50 Hz.
• Capacité nominale en chauffage : 16,0 kW.
• Capacité nominale en refroidissement : 14,5 kW.
• COP nominal : 4,05.
• EER nominal : 3,78.
• Consommation nominale en chauffage : 3,95 kW.
• Consommation nominale en refroidissement : 3,84 kW.
• Intensité nominale en chauffage : 6,0 A.
• Intensité nominale en refroidissement : 5,9 A.
• MCA : 12 A.
• MFA : 16,1 A.
• Compresseur : rotatif.
• Ventilateur : hélice.
• Débit d’air extérieur : 123 m³/min.
• Réfrigérant : R410A.
• Charge de réfrigérant d’usine : 3,5 kg.
• Raccord liquide : 9,52 mm (3/8").
• Raccord gaz : 15,88 mm (5/8").
• Pression sonore en chauffage : 55 dB(A).
• Pression sonore en refroidissement : 54 dB(A).
• Puissance sonore : 73 dB(A).
• Plage extérieure en chauffage air-eau : -25 à 35 °C.
• Plage extérieure en refroidissement air-eau : 10 à 46 °C.
• Plage extérieure pour ECS : -25 à 43 °C.
• Plage extérieure en chauffage air-air : -25 à 24 °C.
• Plage extérieure en refroidissement air-air : 10 à 46 °C.
• Poids net : 107 kg.
• Dimensions (largeur x hauteur x profondeur) : 940 x 1.420 x 330 mm.
• Nombre maximum d’unités intérieures à détente directe : jusqu’à 7, selon la configuration.

Une solution haute puissance pour une climatisation intégrale

La Samsung EHS TDM Plus AE160MXTPGH/EU de 16 kW est particulièrement adaptée aux projets nécessitant une puissance thermique élevée et souhaitant intégrer dans un seul système extérieur la climatisation hydraulique et la climatisation directe par air.

Son alimentation triphasée, sa capacité de 16 kW en chauffage, son fonctionnement jusqu’à -25 °C, sa compatibilité avec les systèmes hydrauliques et la possibilité de connecter différentes unités intérieures permettent de développer des installations polyvalentes pour les grandes habitations et d’autres projets à besoins thermiques élevés.

Important : cette référence correspond exclusivement à l’unité extérieure Samsung EHS TDM Plus. Pour disposer d’un système opérationnel, elle doit être combinée avec un module hydraulique ou un ClimateHub compatible et, le cas échéant, avec les unités intérieures à détente directe, les commandes et les accessoires requis. La capacité, l’efficacité et les performances finales doivent être vérifiées pour la combinaison complète sélectionnée.
