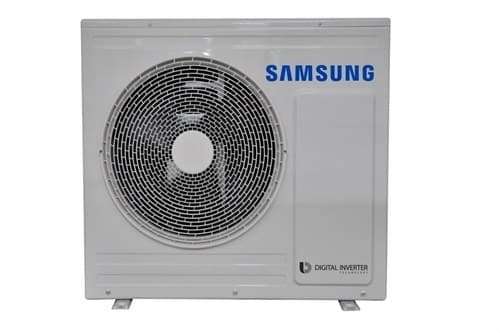

Unité extérieure bibloc aérothermie Samsung EHS TDM Plus 6,6 kW

Le groupe extérieur bibloc Samsung EHS TDM Plus AE066MXTPEH/EU est une pompe à chaleur aérothermique monophasée conçue pour des systèmes capables de combiner la climatisation air-eau et air-air. Il offre une capacité nominale de 6,6 kW en chauffage et de 6,7 kW en refroidissement, permettant de développer une solution complète pour le chauffage, le rafraîchissement et, avec les composants intérieurs adaptés, la production d’eau chaude sanitaire.

La technologie Samsung TDM Plus permet d’utiliser une seule unité extérieure pour alimenter à la fois le circuit hydraulique du système EHS et des unités intérieures à détente directe compatibles. Il est ainsi possible de combiner, selon la configuration du projet, un plancher chauffant, des ventilo-convecteurs ou d’autres émetteurs hydrauliques avec des unités intérieures de climatisation par air.

Système Samsung EHS TDM Plus air-eau et air-air

La principale caractéristique de la gamme TDM Plus est sa capacité à intégrer deux modes de climatisation au sein d’une même solution. Le système air-eau peut fournir l’énergie thermique au circuit hydraulique de chauffage ou de refroidissement, tandis que le système air-air permet de climatiser directement les pièces via des unités intérieures compatibles.

Samsung souligne que cette architecture permet d’atteindre rapidement une température confortable grâce à la climatisation par air et de compléter le fonctionnement avec des systèmes hydrauliques comme le plancher chauffant. L’ensemble est géré via les commandes compatibles du système TDM Plus.

6,6 kW de capacité en chauffage

La Samsung AE066MXTPEH/EU fournit une capacité nominale de chauffage de 6,6 kW. Dans les conditions nominales spécifiées par Samsung, elle atteint un COP de 4,49, avec une consommation électrique nominale de 1,47 kW.

Les performances réelles d’une pompe à chaleur dépendent de facteurs tels que la température extérieure, la température de départ d’eau, la demande du bâtiment, le système émetteur et la configuration complète de l’installation.

6,7 kW de capacité en refroidissement

En refroidissement, l’unité extérieure offre une capacité nominale de 6,7 kW et un EER de 4,53 dans les conditions d’essai indiquées par Samsung. La consommation électrique nominale déclarée en refroidissement est de 1,48 kW.

Le refroidissement peut être utilisé via le circuit hydraulique avec des émetteurs compatibles ou via des unités intérieures à détente directe, selon la configuration TDM Plus installée.

Fonctionnement même avec des températures extérieures de -25 °C

La Samsung EHS TDM Plus AE066MXTPEH/EU est conçue pour fonctionner en chauffage avec des températures extérieures très basses. Samsung spécifie les plages de fonctionnement suivantes :

• Chauffage air-eau : de -25 à 35 °C.
• Refroidissement air-eau : de 10 à 46 °C.
• Production d’eau chaude sanitaire : de -25 à 43 °C.
• Chauffage air-air : de -25 à 24 °C.
• Refroidissement air-air : de 10 à 46 °C.

Ces larges plages permettent d’utiliser le système tout au long de l’année, dans le respect des conditions de conception et de fonctionnement définies par Samsung.

Haute efficacité énergétique

La gamme Samsung EHS est conçue pour exploiter l’énergie contenue dans l’air extérieur et la transférer au système de climatisation grâce à la technologie de pompe à chaleur.

La documentation énergétique de Samsung situe cette combinaison en classe A++ pour les applications de chauffage à basse température et en classe A+ pour les applications à température moyenne, selon la configuration du système évaluée.

Les systèmes d’émission à basse température, comme le plancher chauffant, sont particulièrement adaptés pour tirer parti des performances d’une pompe à chaleur aérothermique.

Alimentation électrique monophasée

La référence AE066MXTPEH/EU correspond à une unité extérieure avec alimentation monophasée. Samsung indique une intensité nominale de 6,9 A en refroidissement et de 6,7 A en chauffage.

• MCA : 20 A.
• MFA : 25 A.

La section des câbles, les protections électriques et les autres éléments de l’installation doivent être dimensionnés selon le manuel Samsung, la longueur des lignes et la réglementation électrique applicable.

Réfrigérant R410A

L’unité extérieure utilise le réfrigérant R410A et dispose d’une charge d’usine de 2,6 kg. Samsung déclare pour cette charge un équivalent de 5,43 tCO2e.

La charge supplémentaire éventuellement nécessaire dépendra de la conception et de la longueur des tuyauteries frigorifiques. Toute intervention sur le circuit frigorifique doit être réalisée par du personnel qualifié et conformément à la réglementation applicable.

Raccordements frigorifiques

La Samsung AE066MXTPEH/EU utilise les raccordements frigorifiques suivants :

• Tuyau liquide : 9,52 mm (3/8").
• Tuyau gaz : 15,88 mm (5/8").

Les longueurs maximales, dénivelés, charge supplémentaire et autres conditions de montage doivent être vérifiés dans la documentation technique correspondant à la configuration précise du système EHS TDM Plus.

Compresseur rotatif

L’unité extérieure intègre un compresseur rotatif qui fonctionne conjointement avec le système électronique de régulation de la pompe à chaleur.

La commande adapte le fonctionnement à la demande thermique du système, permettant de maintenir des conditions de climatisation stables et d’optimiser le fonctionnement par rapport aux systèmes conventionnels à fonctionnement fixe.

Débit d’air extérieur

Le ventilateur extérieur de type hélice fournit un débit d’air de 47 m³/min, permettant d’assurer l’échange thermique nécessaire entre le circuit frigorifique et l’air extérieur.

Pour garantir un fonctionnement correct, il convient de respecter les distances minimales d’installation recommandées par Samsung et de maintenir les zones d’entrée et de sortie d’air dégagées de tout obstacle.

Niveaux sonores

Samsung spécifie une pression sonore de 47 dB(A) en refroidissement et de 48 dB(A) en chauffage. Le niveau de puissance sonore déclaré est de 67 dB(A).

Le bruit perçu lors de l’installation dépendra de facteurs tels que l’emplacement de l’unité extérieure, la distance, la présence de murs ou d’autres surfaces réfléchissantes, ainsi que les conditions de fonctionnement.

Caractéristiques techniques Samsung AE066MXTPEH/EU

• Marque : Samsung.
• Référence : AE066MXTPEH/EU.
• Gamme : EHS TDM Plus.
• Type : unité extérieure aérothermique bibloc.
• Système : pompe à chaleur air-eau / air-air TDM Plus.
• Alimentation : monophasée.
• Capacité nominale en chauffage : 6,6 kW.
• Capacité nominale en refroidissement : 6,7 kW.
• COP nominal : 4,49.
• EER nominal : 4,53.
• Consommation nominale en chauffage : 1,47 kW.
• Consommation nominale en refroidissement : 1,48 kW.
• Intensité nominale en chauffage : 6,7 A.
• Intensité nominale en refroidissement : 6,9 A.
• MCA : 20 A.
• MFA : 25 A.
• Compresseur : rotatif.
• Ventilateur : type hélice.
• Débit d’air : 47 m³/min.
• Réfrigérant : R410A.
• Charge de réfrigérant d’usine : 2,6 kg.
• Raccord frigorifique liquide : 9,52 mm (3/8").
• Raccord frigorifique gaz : 15,88 mm (5/8").
• Pression sonore en refroidissement : 47 dB(A).
• Pression sonore en chauffage : 48 dB(A).
• Puissance sonore : 67 dB(A).
• Plage extérieure en chauffage air-eau : -25 à 35 °C.
• Plage extérieure en refroidissement air-eau : 10 à 46 °C.
• Plage extérieure pour ECS : -25 à 43 °C.
• Plage extérieure en chauffage air-air : -25 à 24 °C.
• Plage extérieure en refroidissement air-air : 10 à 46 °C.
• Dimensions nettes (largeur x hauteur x profondeur) : 880 x 793 x 310 mm.
• Poids net : 61 kg.

Climatisation complète avec une seule unité extérieure

Le concept TDM Plus permet à une seule unité extérieure de participer à la fois à la climatisation hydraulique et à la climatisation directe par air. Cela aide à réduire l’espace extérieur occupé par les équipements et permet de concevoir des installations flexibles adaptées à différentes pièces et besoins thermiques.

Dans une configuration complète, elle peut être associée à des modules hydrauliques, à un ClimateHub et à des unités intérieures Samsung compatibles, selon les tableaux et limites de combinaison définis par le fabricant.

Unité extérieure compacte pour systèmes aérothermiques Samsung

Avec des dimensions de 880 x 793 x 310 mm et un poids net de 61 kg, la Samsung AE066MXTPEH/EU offre une solution relativement compacte pour un système capable d’intégrer des applications air-eau et air-air.

Sa capacité de 6,6 kW en chauffage et de 6,7 kW en refroidissement, associée à un COP nominal de 4,49, un fonctionnement en chauffage jusqu’à -25 °C et la polyvalence du système TDM Plus, en fait une option particulièrement adaptée aux projets résidentiels qui cherchent à centraliser différents besoins de climatisation grâce à l’aérothermie.

Important : cette référence correspond exclusivement à l’unité extérieure Samsung EHS TDM Plus. Pour disposer d’un système opérationnel, il est nécessaire de l’associer aux unités intérieures, au module hydraulique ou au ClimateHub, aux commandes et aux accessoires compatibles requis par chaque installation. Les performances et l’efficacité finales dépendent de la combinaison complète sélectionnée.
