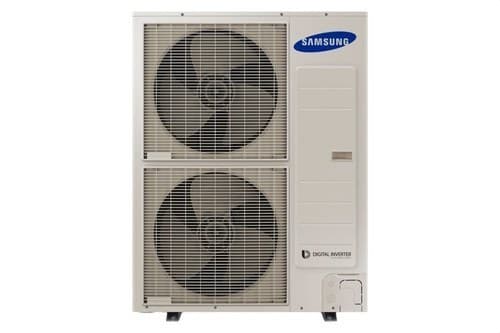

Unité extérieure bibloc aérothermie Samsung EHS TDM Plus 16 kW

La unité extérieure d’aérothermie Samsung EHS TDM Plus AE160MXTPEH/EU est une pompe à chaleur bibloc de haute puissance conçue pour les systèmes de climatisation combinant technologie air-eau (A2W) et air-air (A2A). Elle offre une capacité nominale de 16 kW en chauffage et 14,5 kW en refroidissement, permettant d’assurer le chauffage, le refroidissement et la production d’eau chaude sanitaire via une seule unité extérieure lorsqu’elle est associée aux modules intérieurs et accessoires compatibles.

La technologie TDM Plus de Samsung permet d’intégrer dans un même système la climatisation par eau et par détente directe. Ainsi, une installation peut alimenter un plancher chauffant, des radiateurs ou des systèmes hydrauliques, tout en fonctionnant avec des unités intérieures de climatisation compatibles. Cette flexibilité permet d’adapter le fonctionnement aux différents besoins thermiques tout au long de l’année.

Caractéristiques principales de la Samsung EHS TDM Plus AE160MXTPEH/EU

• Marque : Samsung.
• Gamme : EHS TDM Plus.
• Référence : AE160MXTPEH/EU.
• Type : unité extérieure de pompe à chaleur.
• Système : bibloc.
• Technologie : air-eau (A2W) et air-air (A2A).
• Puissance nominale en chauffage : 16 kW.
• Puissance nominale en refroidissement : 14,5 kW.
• Alimentation : monophasée.
• COP nominal en chauffage : 4,05.
• EER nominal en refroidissement : 3,78.
• Consommation nominale en chauffage : 3,95 kW.
• Consommation nominale en refroidissement : 3,84 kW.
• Réfrigérant : R410A.
• Charge de réfrigérant d’usine : 3,5 kg.
• Débit d’air : 123 m³/min.
• Pression sonore : 54 dB(A) en refroidissement et 55 dB(A) en chauffage.
• Puissance sonore : 73 dB(A).
• Dimensions : 940 x 1.420 x 330 mm.
• Poids net : 107 kg.

Système TDM Plus : air-eau et air-air dans une seule unité extérieure

L’une des caractéristiques distinctives de la gamme Samsung EHS TDM Plus est la possibilité de combiner climatisation air-eau et air-air à l’aide d’une seule unité extérieure. Le système peut produire de l’énergie thermique pour le circuit hydraulique et, lorsque l’installation est configurée pour cela, alimenter également des unités intérieures à détente directe.

La partie air-eau peut être utilisée pour des applications telles que le plancher chauffant, les radiateurs basse température, les systèmes hydrauliques et la production d’eau chaude sanitaire via les composants intérieurs compatibles. De son côté, le fonctionnement air-air permet de climatiser rapidement les espaces grâce à des unités intérieures Samsung compatibles avec le système TDM Plus.

Cette combinaison permet de concevoir des installations qui tirent parti du confort offert par le chauffage hydraulique tout en bénéficiant d’une réponse rapide grâce à la climatisation par air.

16 kW de puissance nominale en chauffage

La Samsung AE160MXTPEH/EU fournit une capacité nominale de chauffage de 16 kW. Dans les conditions nominales indiquées par Samsung, elle présente un COP de 4,05, c’est-à-dire un rapport entre l’énergie thermique fournie et l’énergie électrique consommée de 4,05 dans les conditions d’essai correspondantes.

La consommation électrique nominale publiée par Samsung en chauffage est de 3,95 kW. Les performances réelles d’une installation peuvent varier en fonction de facteurs tels que la température extérieure, la température de départ d’eau, la demande thermique, la configuration hydraulique et les conditions de fonctionnement.

14,5 kW de capacité en refroidissement

En plus du chauffage, cette unité extérieure peut fournir 14,5 kW de capacité nominale de refroidissement. Samsung spécifie un EER nominal de 3,78 et une consommation électrique nominale en refroidissement de 3,84 kW.

La production de froid peut être utilisée via le système air-eau avec des émetteurs compatibles avec le refroidissement ou via la partie air-air du système TDM Plus, selon la conception de l’installation.

Chauffage rapide grâce à la technologie TDM

Samsung développe la technologie TDM pour combiner les avantages des systèmes hydrauliques avec la rapidité de réponse de la climatisation par air. Alors qu’un système de plancher chauffant peut offrir une diffusion homogène et stable de la chaleur, les unités intérieures air-air compatibles peuvent augmenter rapidement la température ambiante lorsqu’une réponse immédiate est nécessaire.

La commande du système permet de gérer les priorités et les modes de fonctionnement de l’EHS TDM Plus afin d’adapter l’installation aux besoins de confort de chaque moment.

Fonctionnement avec des températures extérieures jusqu’à -25 °C

L’unité est conçue pour continuer à fournir du chauffage même dans des conditions extérieures exigeantes. En fonctionnement air-eau pour le chauffage, Samsung spécifie une plage extérieure de -25 à 35 °C.

Pour la production d’eau chaude sanitaire, la plage de température extérieure indiquée est de -25 à 43 °C. Cela permet de maintenir le fonctionnement du système pendant une grande partie de l’année, même dans les zones aux hivers froids.

Large plage de fonctionnement

Samsung définit différentes plages de température extérieure selon le mode utilisé :

• Chauffage air-eau A2W : de -25 à 35 °C.
• Refroidissement air-eau A2W : de 10 à 46 °C.
• Production d’ECS : de -25 à 43 °C.
• Chauffage air-air A2A : de -25 à 24 °C.
• Refroidissement air-air A2A : de 10 à 46 °C.

Ces limites correspondent à la température extérieure de fonctionnement et doivent être considérées avec les conditions du système hydraulique et les autres composants de l’installation.

Réfrigérant R410A

La Samsung AE160MXTPEH/EU utilise le réfrigérant R410A. La charge d’usine déclarée par Samsung est de 3,5 kg, soit 7,31 tonnes d’équivalent CO₂ selon le potentiel de réchauffement global indiqué par le fabricant.

Étant donné qu’il s’agit d’un équipement contenant des gaz fluorés, l’installation, la manipulation du circuit frigorifique, la mise en service et la maintenance doivent être effectuées par des professionnels habilités et conformément à la réglementation en vigueur.

Unité extérieure monophasée

La référence AE160MXTPEH/EU correspond à la version monophasée de 16 kW de la gamme TDM Plus. Samsung propose également des versions triphasées dans cette famille, il est donc important de vérifier la référence exacte lors du dimensionnement de l’alimentation électrique.

Pour ce modèle, Samsung indique une intensité nominale de 18 A en chauffage et 17,5 A en refroidissement. Le courant minimal admissible du circuit, MCA, est de 32 A et la protection maximale indiquée, MFA, est de 40 A.

Raccordements frigorifiques

Étant une pompe à chaleur bibloc, l’unité extérieure se raccorde frigorifiquement aux éléments intérieurs compatibles du système. Samsung spécifie les dimensions de tuyauterie suivantes pour cette référence :

• Tuyauterie liquide : 9,52 mm (3/8").
• Tuyauterie gaz : 15,88 mm (5/8").

La conception et le dimensionnement des tuyauteries frigorifiques doivent être réalisés en respectant les longueurs, dénivelés, charges supplémentaires et exigences d’installation définis par Samsung pour la configuration concernée.

Débit d’air de 123 m³/min

L’unité extérieure intègre un ventilateur hélicoïde capable de fournir un débit d’air allant jusqu’à 123 m³/min. Ce mouvement d’air élevé favorise l’échange thermique avec l’extérieur et permet de maintenir les performances de la pompe à chaleur dans sa plage de fonctionnement.

L’installation doit garantir les distances minimales indiquées par Samsung autour de l’unité afin d’éviter la recirculation de l’air soufflé et d’assurer une ventilation adéquate de l’échangeur.

Niveau sonore

Samsung indique une pression sonore de 54 dB(A) en refroidissement et 55 dB(A) en chauffage. La puissance sonore nominale indiquée est de 73 dB(A).

La perception acoustique finale dépend de l’emplacement, de la distance par rapport aux façades et aux fenêtres, de la présence de surfaces réfléchissantes, de supports antivibratoires et des conditions d’installation. C’est pourquoi l’emplacement de l’unité extérieure doit être étudié en tenant compte à la fois des exigences techniques et de la réglementation acoustique applicable.

Format extérieur haute puissance

Malgré sa puissance thermique élevée, l’AE160MXTPEH/EU regroupe les principaux composants frigorifiques dans une seule unité extérieure. Ses dimensions nettes sont :

• Largeur : 940 mm.
• Hauteur : 1.420 mm.
• Profondeur : 330 mm.
• Poids net : 107 kg.

Les dimensions de transport publiées par Samsung sont de 995 x 1.598 x 426 mm et le poids d’expédition est d’environ 115 kg.

Système bibloc pour une installation flexible

La configuration bibloc sépare l’unité extérieure frigorifique du module hydraulique intérieur. Cela permet de placer le composant chargé du circuit d’eau à l’intérieur du bâtiment, tandis que la pompe à chaleur et son circuit extérieur restent installés à l’extérieur.

L’unité AE160MXTPEH/EU ne constitue pas à elle seule un système complet d’aérothermie. Pour une installation air-eau, elle doit être associée au module hydraulique, à la commande, au ballon d’ECS et aux autres accessoires compatibles selon le schéma d’installation choisi.

Production de chauffage, de refroidissement et d’ECS

Lorsqu’elle est correctement intégrée dans un système EHS TDM Plus, cette unité extérieure peut participer à la production de :

• Chauffage par plancher chauffant.
• Chauffage par radiateurs compatibles.
• Chauffage par autres émetteurs hydrauliques.
• Refroidissement via des circuits hydrauliques compatibles.
• Climatisation air-air via des unités intérieures compatibles.
• Production d’eau chaude sanitaire via un ballon et des composants adaptés.

Commande adaptable aux besoins de l’installation

Le système Samsung EHS TDM Plus permet de configurer différentes priorités et modes de fonctionnement via son unité de commande. Ainsi, il est possible d’adapter la gestion du chauffage, du refroidissement, de l’ECS et de la climatisation par air aux besoins de chaque installation.

La configuration disponible dépendra du module hydraulique, des contrôleurs, des unités intérieures et des accessoires installés avec l’unité extérieure.

Applications de la Samsung EHS TDM Plus 16 kW

En raison de sa puissance et de sa polyvalence, l’AE160MXTPEH/EU est destinée à des projets nécessitant une demande thermique élevée et la possibilité de combiner différentes formes de climatisation :

• Maisons individuelles de grande superficie.
• Rénovation d’installations de chauffage.
• Systèmes avec plancher chauffant.
• Installations avec radiateurs basse température compatibles.
• Climatisation par air via des unités intérieures Samsung compatibles.
• Production d’eau chaude sanitaire.
• Petites applications commerciales.
• Projets visant à combiner climatisation air-eau et air-air avec une seule unité extérieure.

Données techniques de la Samsung AE160MXTPEH/EU

• Fabricant : Samsung.
• Famille : EHS.
• Gamme : TDM Plus.
• Référence : AE160MXTPEH/EU.
• Type : unité extérieure pompe à chaleur bibloc.
• Mode : pompe à chaleur A2W avec fonctionnalité TDM Plus.
• Alimentation : monophasée.
• Capacité nominale en chauffage : 16 kW.
• Capacité nominale en refroidissement : 14,5 kW.
• COP nominal : 4,05.
• EER nominal : 3,78.
• Consommation nominale en chauffage : 3,95 kW.
• Consommation nominale en refroidissement : 3,84 kW.
• Intensité nominale en chauffage : 18 A.
• Intensité nominale en refroidissement : 17,5 A.
• MCA : 32 A.
• MFA : 40 A.
• Type de ventilateur : hélicoïde.
• Débit d’air : 123 m³/min.
• Réfrigérant : R410A.
• Charge de réfrigérant d’usine : 3,5 kg.
• GWP indiqué par Samsung : 2.088.
• Charge équivalente : 7,31 tCO₂e.
• Tuyauterie liquide : 9,52 mm (3/8").
• Tuyauterie gaz : 15,88 mm (5/8").
• Pression sonore en refroidissement : 54 dB(A).
• Pression sonore en chauffage : 55 dB(A).
• Puissance sonore : 73 dB(A).
• Plage extérieure chauffage A2W : -25 à 35 °C.
• Plage extérieure refroidissement A2W : 10 à 46 °C.
• Plage extérieure ECS : -25 à 43 °C.
• Plage extérieure chauffage A2A : -25 à 24 °C.
• Plage extérieure refroidissement A2A : 10 à 46 °C.
• Dimensions : 940 x 1.420 x 330 mm.
• Poids net : 107 kg.
• Dimensions de transport : 995 x 1.598 x 426 mm.
• Poids de transport : 115 kg.

Aérothermie 16 kW avec technologie Samsung TDM Plus

La Samsung AE160MXTPEH/EU offre 16 kW de puissance nominale en chauffage et 14,5 kW en refroidissement dans un système pouvant combiner climatisation air-eau et air-air. Cette architecture permet d’utiliser une seule unité extérieure pour couvrir différents besoins de chauffage, de refroidissement et d’ECS, à condition d’installer les modules intérieurs et accessoires compatibles.

Son fonctionnement en chauffage avec des températures extérieures allant jusqu’à -25 °C, son COP nominal de 4,05 et la flexibilité de la technologie TDM Plus en font une solution particulièrement adaptée aux installations où l’on souhaite combiner systèmes hydrauliques et climatisation par air. Le dimensionnement, l’installation frigorifique, la configuration hydraulique et la mise en service doivent être réalisés par des professionnels qualifiés conformément à la documentation technique de Samsung et à la réglementation en vigueur.
