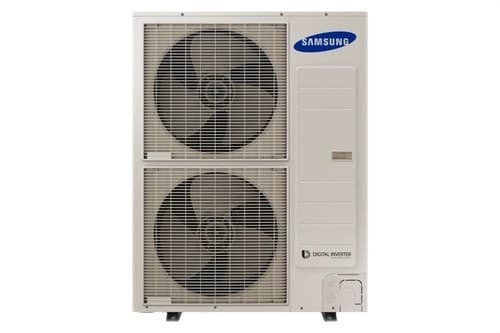

Unité extérieure bibloc aérothermie Samsung EHS TDM Plus 12 kW

La unité extérieure d’aérothermie Samsung EHS TDM Plus AE120MXTPEH/EU est une pompe à chaleur bibloc de 12 kW conçue pour les systèmes de climatisation combinant la technologie air-eau (A2W) et air-air (A2A). Grâce au système TDM Plus de Samsung, une seule unité extérieure peut fonctionner avec un module hydraulique pour le chauffage, le refroidissement et la production d’eau chaude sanitaire et, en même temps, alimenter des unités intérieures à détente directe compatibles.

Ce modèle offre une puissance nominale de 12 kW en chauffage comme en refroidissement, une alimentation monophasée et le fluide frigorigène R410A. Sa capacité à fonctionner en chauffage air-eau avec des températures extérieures allant jusqu’à -25 °C permet de l’utiliser dans des installations résidentielles et commerciales nécessitant une climatisation toute l’année.

Caractéristiques principales de la Samsung AE120MXTPEH/EU

• Marque : Samsung.
• Gamme : EHS TDM Plus.
• Référence : AE120MXTPEH/EU.
• Type : unité extérieure de pompe à chaleur bibloc.
• Technologie : air-eau (A2W) et air-air (A2A).
• Puissance nominale en chauffage : 12 kW.
• Puissance nominale en refroidissement : 12 kW.
• COP nominal : 4,41.
• EER nominal : 4,14.
• Consommation nominale en chauffage : 2,72 kW.
• Consommation nominale en refroidissement : 2,90 kW.
• Alimentation : monophasée, 220-240 V, 50 Hz.
• Fluide frigorigène : R410A.
• Charge de fluide frigorigène d’usine : 3,5 kg.
• Débit d’air : 103 m³/min.
• Pression sonore : 51 dB(A) en refroidissement et 52 dB(A) en chauffage.
• Puissance sonore : 70 dB(A).
• Dimensions : 940 x 1.420 x 330 mm.
• Poids net : 107 kg.

Technologie Samsung EHS TDM Plus

La principale caractéristique du système EHS TDM Plus est la possibilité de combiner climatisation air-eau et air-air à l’aide d’une seule unité extérieure. Le système peut transférer l’énergie vers le circuit hydraulique via un Hydro Kit compatible et alimenter également des unités intérieures à détente directe compatibles avec TDM Plus.

Cette architecture permet de combiner différentes solutions de climatisation au sein d’un même projet. Par exemple, une habitation peut utiliser un plancher chauffant pour le chauffage et recourir simultanément à des unités intérieures à air pour obtenir une réponse thermique plus rapide dans certaines pièces.

Le système de commande permet de définir des priorités et des modes de fonctionnement afin d’adapter la pompe à chaleur aux besoins de l’installation.

12 kW de puissance nominale en chauffage

La AE120MXTPEH/EU fournit une capacité nominale de chauffage de 12 kW. Dans les conditions nominales spécifiées par Samsung, elle présente un COP de 4,41, avec une consommation électrique nominale de 2,72 kW.

Le COP représente le rapport entre l’énergie thermique fournie et l’énergie électrique consommée dans des conditions d’essai déterminées. Les performances réelles de l’installation dépendront de facteurs tels que la température extérieure, la température de l’eau de départ, la demande du bâtiment et le type d’émetteur installé.

12 kW de capacité en refroidissement

En plus du chauffage, cette unité extérieure fournit une capacité nominale de refroidissement de 12 kW. Samsung indique un EER nominal de 4,14 et une consommation électrique nominale de 2,90 kW dans les conditions d’essai correspondantes.

Le refroidissement peut être réalisé via le circuit air-eau avec des émetteurs compatibles, tels que des ventilo-convecteurs ou des systèmes de plancher rafraîchissant correctement conçus, ou via des unités intérieures air-air compatibles avec le système TDM Plus.

Chauffage rapide en combinant air et eau

La technologie TDM Plus permet de tirer parti des caractéristiques de deux systèmes de climatisation différents. Le circuit hydraulique peut assurer une climatisation stable via un plancher chauffant ou d’autres émetteurs à eau, tandis que les unités intérieures air-air peuvent offrir une réponse plus rapide lorsqu’il faut modifier la température d’une pièce en peu de temps.

Cette combinaison permet de concevoir des systèmes flexibles qui adaptent leur fonctionnement aux différents besoins de confort tout au long de la journée.

Fonctionnement en chauffage jusqu’à -25 °C

Samsung spécifie pour la AE120MXTPEH/EU une large plage de fonctionnement extérieur. En mode chauffage air-eau, elle peut fonctionner avec des températures extérieures comprises entre -25 et 35 °C.

Pour la production d’eau chaude sanitaire via un système correctement configuré avec Hydro Kit et ballon compatible, la plage extérieure indiquée atteint également les -25 °C.

Plages de température extérieure

Les plages de fonctionnement spécifiées par Samsung dépendent du mode sélectionné :

• Chauffage air-eau A2W : -25 à 35 °C.
• Refroidissement air-eau A2W : 10 à 46 °C.
• Production d’ECS : -25 à 43 °C.
• Chauffage air-air A2A : -25 à 24 °C.
• Refroidissement air-air A2A : 10 à 46 °C.

Ces valeurs correspondent à la température extérieure et doivent être considérées avec les limites de fonctionnement du module hydraulique, des unités intérieures et des autres composants installés.

Système bibloc

La Samsung AE120MXTPEH/EU utilise une architecture bibloc. Le circuit frigorifique relie l’unité extérieure à un module hydraulique intérieur compatible, où s’effectue le transfert de chaleur vers le circuit d’eau de l’installation.

Cette configuration maintient le circuit hydraulique principal à l’intérieur du bâtiment et offre une grande flexibilité pour concevoir le local technique et sélectionner le ballon d’ECS selon les besoins du projet.

L’unité extérieure seule ne constitue pas un système complet d’aérothermie. Elle doit être associée au Hydro Kit, au système de commande et aux autres composants compatibles spécifiés par Samsung.

Compatible avec Hydro Kit Samsung TDM Plus

Pour une installation air-eau, la AE120MXTPEH/EU peut être associée au Hydro Kit Samsung AE160BNYDEH/EU dans des installations monophasées compatibles. Ce module hydraulique permet d’alimenter les circuits de chauffage et de refroidissement et de gérer la production d’ECS via un ballon externe.

Le choix du module hydraulique, du réservoir, des pompes, des organes de sécurité et des autres accessoires doit être effectué en fonction des besoins du bâtiment et du schéma hydraulique prévu.

Production d’eau chaude sanitaire

Le système EHS TDM Plus peut être utilisé pour produire de l’eau chaude sanitaire lorsque l’unité extérieure est associée à un module hydraulique, un ballon compatible et les composants de régulation correspondants.

Le volume du ballon peut être sélectionné en fonction du nombre d’utilisateurs et de la consommation prévue, ce qui permet d’adapter l’installation aux logements et aux projets ayant des besoins différents en ECS.

Fluide frigorigène R410A

La AE120MXTPEH/EU utilise le fluide frigorigène R410A. Samsung indique une charge d’usine de 3,5 kg et un potentiel de réchauffement global GWP de 2.088.

La charge d’usine équivaut à environ 7,31 tonnes de CO₂ équivalent. S’agissant d’un équipement utilisant des gaz fluorés, l’installation, la manipulation du circuit frigorifique, la maintenance et la mise en service doivent être réalisées par des professionnels habilités conformément à la réglementation applicable.

Raccordements frigorifiques

Les raccordements frigorifiques spécifiés pour cette unité extérieure sont :

• Ligne liquide : 9,52 mm (3/8").
• Ligne gaz : 15,88 mm (5/8").

Le dimensionnement et le tracé de l’installation frigorifique doivent respecter les longueurs maximales, les dénivelés, la charge supplémentaire de fluide frigorigène et les autres conditions indiquées dans le manuel d’installation Samsung.

Alimentation monophasée

La référence AE120MXTPEH/EU correspond à la version monophasée de 12 kW. Son alimentation est de 220-240 V à 50 Hz.

Samsung commercialise également la référence AE120MXTPGH/EU pour les installations triphasées, il est donc important de vérifier l’alimentation électrique disponible et de sélectionner la version appropriée.

Données électriques

Dans les conditions nominales, Samsung indique une intensité de fonctionnement de 13,2 A en refroidissement et 12,4 A en chauffage.

• MCA, courant minimal du circuit : 28 A.
• MFA, protection maximale : 35 A.

La section des conducteurs et les protections électriques doivent être déterminées conformément à la documentation d’installation, à la longueur de la ligne, aux conditions de montage et à la réglementation électrique en vigueur.

Débit d’air de 103 m³/min

L’unité extérieure intègre un ventilateur hélicoïde avec un débit nominal de 103 m³/min. Le mouvement d’air à travers l’échangeur extérieur permet de réaliser l’échange énergétique nécessaire au fonctionnement de la pompe à chaleur.

Lors du montage, il convient de respecter les distances minimales d’installation établies par Samsung afin de permettre une bonne entrée et une bonne sortie d’air et d’éviter les recirculations susceptibles de réduire les performances du système.

Niveau sonore

Samsung indique une pression sonore de 51 dB(A) en refroidissement et 52 dB(A) en chauffage. Le niveau de puissance sonore déclaré est de 70 dB(A).

Le niveau acoustique perçu dans l’installation finale dépend de la distance, de l’emplacement de l’unité, des surfaces proches et des éventuelles réflexions sonores. Pour cette raison, l’emplacement de l’unité extérieure doit être soigneusement choisi et la réglementation acoustique applicable doit être respectée.

Dimensions et poids

La AE120MXTPEH/EU utilise un châssis extérieur conçu pour fournir la puissance nécessaire dans les systèmes TDM Plus de forte capacité.

• Largeur : 940 mm.
• Hauteur : 1.420 mm.
• Profondeur : 330 mm.
• Poids net : 107 kg.
• Dimensions de transport : 995 x 1.598 x 426 mm.
• Poids de transport : 115 kg.

Applications de la Samsung EHS TDM Plus 12 kW

Grâce à la combinaison de climatisation air-eau et air-air, cette unité extérieure peut être utilisée dans différents types d’installations :

• Maisons individuelles.
• Installations de chauffage par plancher chauffant.
• Systèmes de plancher rafraîchissant compatibles.
• Ventilo-convecteurs.
• Radiateurs basse température.
• Production d’ECS via ballon externe.
• Climatisation via unités intérieures à détente directe compatibles.
• Rénovation de systèmes de climatisation.
• Petits bâtiments et applications commerciales compatibles avec sa puissance.

Données techniques de la Samsung AE120MXTPEH/EU

• Fabricant : Samsung.
• Famille : EHS.
• Gamme : TDM Plus.
• Référence : AE120MXTPEH/EU.
• Type : unité extérieure d’aérothermie bibloc.
• Technologie : air-eau et air-air.
• Alimentation : monophasée.
• Tension : 220-240 V.
• Fréquence : 50 Hz.
• Puissance nominale en chauffage A7/W35 : 12 kW.
• Puissance en chauffage A7/W55 : 10,7 kW.
• Puissance nominale en refroidissement A35/W18 : 12 kW.
• COP nominal : 4,41.
• EER nominal : 4,14.
• Consommation nominale en chauffage : 2,72 kW.
• Consommation nominale en refroidissement : 2,90 kW.
• Intensité en chauffage : 12,4 A.
• Intensité en refroidissement : 13,2 A.
• MCA : 28 A.
• MFA : 35 A.
• Compresseur : rotatif.
• Ventilateur : hélicoïde.
• Débit d’air : 103 m³/min.
• Fluide frigorigène : R410A.
• Charge d’usine : 3,5 kg.
• GWP : 2.088.
• Charge équivalente : 7,31 tCO₂e.
• Tuyauterie liquide : 9,52 mm (3/8").
• Tuyauterie gaz : 15,88 mm (5/8").
• Pression sonore en froid : 51 dB(A).
• Pression sonore en chaud : 52 dB(A).
• Puissance sonore : 70 dB(A).
• Température extérieure en chauffage A2W : -25 à 35 °C.
• Température extérieure en refroidissement A2W : 10 à 46 °C.
• Température extérieure pour ECS : -25 à 43 °C.
• Température extérieure en chauffage A2A : -25 à 24 °C.
• Température extérieure en refroidissement A2A : 10 à 46 °C.
• Dimensions : 940 x 1.420 x 330 mm.
• Poids net : 107 kg.

Aérothermie de 12 kW avec système TDM Plus

La Samsung AE120MXTPEH/EU fournit 12 kW nominaux en chauffage et en refroidissement dans un système flexible capable de combiner climatisation hydraulique et détente directe. Cette technologie permet d’utiliser une seule unité extérieure pour couvrir différents besoins thermiques du bâtiment lorsqu’elle est associée aux modules intérieurs et accessoires TDM Plus appropriés.

Son COP nominal de 4,41, son fonctionnement en chauffage avec des températures extérieures allant jusqu’à -25 °C et la possibilité de fonctionner avec un plancher chauffant, des ventilo-convecteurs, des unités intérieures à air et la production d’ECS en font une solution polyvalente pour les projets de climatisation intégrale.

L’unité extérieure doit être associée au Hydro Kit, aux commandes, au ballon d’ECS et aux autres composants compatibles nécessaires selon le projet. Le dimensionnement, l’installation frigorifique et hydraulique ainsi que la mise en service doivent être réalisés par des professionnels qualifiés conformément à la documentation technique Samsung et à la réglementation en vigueur.
