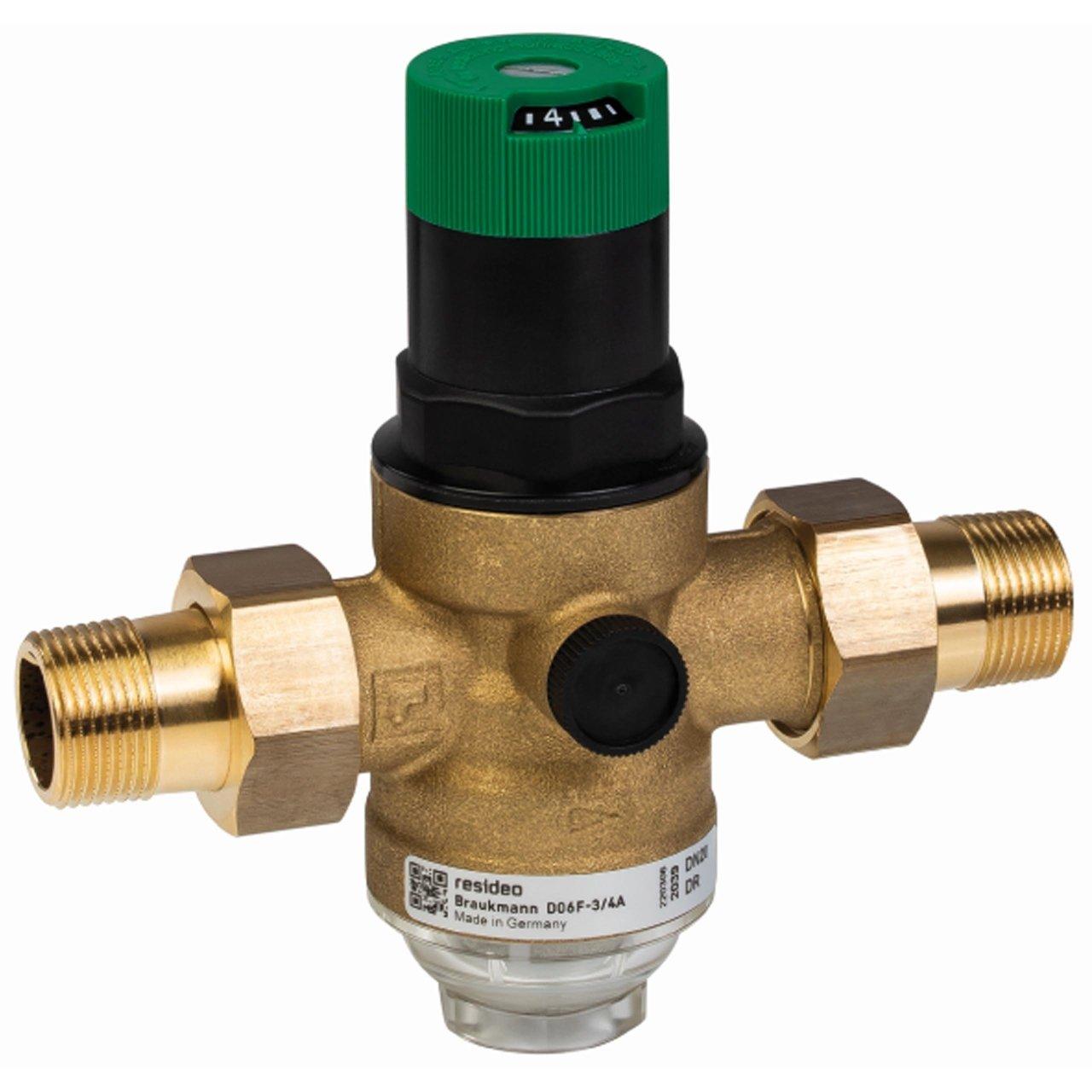

Vanne réductrice de pression avec filtre et verre transparent 1/2"

La vanne réductrice de pression Resideo D06F-1/2A est conçue pour réduire et stabiliser la pression dans les installations d’eau potable, contribuant à protéger les tuyauteries, la robinetterie, les appareils électroménagers et d’autres composants contre les pressions excessives du réseau. Cette version intègre des raccords filetés de 1/2", diamètre nominal DN15, filtre fin intégré et bol transparent, permettant de combiner régulation de pression et filtration dans un seul dispositif compact.

La D06F-1/2A offre une valeur Kvs de 2,4 m³/h, admet une pression maximale d’entrée de 16 bar et permet de régler la pression de sortie entre 1,5 et 6 bar. Elle est livrée préréglée à 3 bar et utilise un système à siège équilibré qui maintient la pression en aval stable même en cas de variations importantes de la pression d’alimentation.

Caractéristiques principales de la Resideo D06F-1/2A

• Marque : Resideo.
• Gamme : Braukmann D06F.
• Référence : D06F-1/2A.
• Type : vanne réductrice de pression à siège équilibré.
• Application : installations d’eau potable.
• Connexion : R 1/2".
• Diamètre nominal : DN15.
• Type de connexion : jeu de raccords filetés extérieurs à l’entrée et à la sortie.
• Kvs : 2,4 m³/h.
• Pression maximale d’entrée : 16 bar avec bol transparent.
• Pression de sortie : réglable entre 1,5 et 6 bar.
• Préréglage d’usine : 3 bar.
• Perte de charge minimale : 1 bar.
• Filtre : filtre fin intégré.
• Maille du filtre : 0,16 mm.
• Matériau du filtre : acier inoxydable.
• Bol du filtre : matériau synthétique transparent.
• Corps : laiton résistant à la dézincification.
• Échelle de réglage : intégrée.
• Raccords pour manomètre : des deux côtés du corps.

Réduction stable de la pression de l’eau

La fonction principale de la Resideo D06F est de réduire une pression d’alimentation élevée à un niveau adapté à l’installation située en aval. En maintenant une pression de service contrôlée, elle contribue à éviter les dommages dus à la surpression et à réduire les contraintes inutiles sur les différents éléments de l’installation.

Une pression correctement régulée aide également à réduire la consommation d’eau et à minimiser les bruits d’écoulement dans les tuyauteries et la robinetterie. Ces avantages sont particulièrement intéressants dans les habitations ou bâtiments où la pression du réseau est supérieure à celle nécessaire ou présente des fluctuations au cours de la journée.

Siège équilibré face aux fluctuations du réseau

La vanne utilise un système de régulation par ressort et membrane avec pression d’entrée équilibrée. Lorsque la pression en aval diminue en raison de la consommation d’eau, la force du ressort provoque l’ouverture de la vanne jusqu’à rétablir l’équilibre avec la membrane.

Grâce à ce principe de fonctionnement, les variations de la pression en amont ont une influence minimale sur la pression réglée en sortie, assurant une alimentation plus stable aux points de puisage.

Pression réglable de 1,5 à 6 bar

La pression de sortie peut être configurée dans une plage de 1,5 à 6 bar. La molette supérieure comporte une échelle permettant de visualiser directement la valeur sélectionnée et facilitant le réglage lors de la mise en service.

La vanne est livrée avec une pression de sortie préréglée à 3 bar. Cette valeur peut être modifiée ultérieurement pour l’adapter aux exigences spécifiques de l’installation, dans le respect des conditions de fonctionnement indiquées par Resideo.

Filtre fin intégré en acier inoxydable

En plus de réguler la pression, la D06F-1/2A intègre un filtre fin en acier inoxydable avec une maille de 0,16 mm. Cet élément aide à retenir les petites particules présentes dans l’eau avant qu’elles ne traversent le mécanisme interne de régulation.

L’intégration du filtre dans l’ensemble réduit le nombre de composants nécessaires et facilite la protection du siège et de la cartouche interne contre les impuretés.

Bol transparent pour faciliter l’inspection

Cette variante est équipée d’un bol de filtre transparent, une caractéristique particulièrement pratique lors des opérations de maintenance. En pouvant visualiser l’état de l’élément filtrant depuis l’extérieur, il est possible de détecter facilement l’accumulation de saletés et de déterminer quand un nettoyage est nécessaire.

Avec le bol transparent, la pression maximale d’entrée spécifiée par Resideo est de 16 bar. Si le dispositif peut être exposé à des rayonnements UV ou à des vapeurs de solvants, le fabricant recommande d’utiliser le bol en laiton compatible avec la gamme.

Connexion de 1/2" et Kvs 2,4

La référence D06F-1/2A correspond à la version DN15 avec connexion R de 1/2". La variante A est livrée avec des raccords filetés extérieurs à l’entrée et à la sortie, facilitant à la fois le montage initial et le démontage lors d’interventions de maintenance futures.

Pour cette dimension, Resideo annonce un Kvs de 2,4 m³/h. Cette valeur doit être prise en compte avec le débit requis et la perte de charge disponible lors du dimensionnement de l’installation.

Corps en laiton résistant à la dézincification

Le corps est fabriqué en laiton résistant à la dézincification, tandis que les raccords de connexion sont en laiton. Le boîtier du ressort et la molette de réglage utilisent un matériau synthétique de haute qualité.

La cartouche interne intègre une membrane en EPDM, les joints sont également en EPDM et le ressort de réglage est fabriqué en acier. De plus, le ressort reste séparé de l’eau potable pendant le fonctionnement.

Cartouche interne remplaçable

L’ensemble interne de régulation peut être entièrement remplacé. Cette conception facilite les opérations de maintenance et permet de renouveler les principaux composants fonctionnels sans devoir remplacer nécessairement tout le corps de la vanne installé sur la tuyauterie.

La possibilité de remplacer la cartouche, le filtre et d’autres éléments de service contribue à simplifier l’entretien périodique de l’installation.

Préparée pour l’installation d’un manomètre

Le corps de la vanne dispose de raccords pour manomètre des deux côtés, ce qui facilite la vérification directe de la pression régulée. Le manomètre est fourni en accessoire et ne fait pas partie de l’équipement standard de cette référence.

L’association de l’échelle graduée intégrée et d’un manomètre en option permet de régler et de vérifier avec précision la pression en aval lors de la mise en service et des contrôles périodiques.

Température de fonctionnement

La version D06F-1/2A avec bol transparent est spécifiée pour fonctionner avec de l’eau à une température maximale jusqu’à 40 °C dans les conditions indiquées par Resideo. La documentation technique précise également une température maximale de 30 °C pour les conditions spécifiquement prévues par la norme EN 1567.

La température ambiante admissible se situe entre 5 et 55 °C, dans un environnement propre, sec et protégé contre le gel.

Installation horizontale ou verticale

La vanne peut être installée en position horizontale ou verticale. Resideo recommande de poser des vannes d’arrêt, d’installer le dispositif dans un endroit facilement accessible et protégé du gel, et de laisser suffisamment d’espace pour la lecture du manomètre, l’inspection du bol et les opérations de maintenance.

Après le réducteur, il convient de prévoir un tronçon droit de tuyauterie équivalent à au moins cinq fois le diamètre nominal, conformément aux recommandations de la norme EN 806-2. L’équipement nécessite également un entretien périodique selon la norme EN 806-5.

Fonctionnement silencieux

Pour les tailles jusqu’à 1 1/4", y compris ce modèle de 1/2", Resideo indique une classification à faible niveau sonore LGA groupe 1 sans restrictions. La réduction et la stabilisation de la pression contribuent également à diminuer les bruits hydrauliques liés aux pressions excessives dans l’installation.

Dimensions de la Resideo D06F-1/2A

• Connexion : R 1/2".
• Diamètre nominal : DN15.
• Longueur totale L : 140 mm.
• Longueur I : 80 mm.
• Hauteur supérieure H : 89 mm.
• Hauteur inférieure h : 58 mm.
• Hauteur totale approximative : 147 mm.
• Diamètre du bol D : 54 mm.
• Poids : environ 0,8 kg.

Données techniques de la vanne réductrice Resideo D06F-1/2A

• Fabricant : Resideo.
• Famille : Braukmann D06F.
• Référence : D06F-1/2A.
• Fluide : eau potable.
• Type : vanne réductrice de pression avec filtre intégré.
• Système de régulation : ressort et membrane avec siège équilibré.
• Connexion : R 1/2".
• Diamètre nominal : DN15.
• Connexions : raccords filetés extérieurs.
• Kvs : 2,4 m³/h.
• Pression nominale : PN16.
• Pression maximale d’entrée : 16 bar.
• Pression de sortie : 1,5-6 bar.
• Préréglage : 3 bar.
• Perte de charge minimale : 1 bar.
• Filtre fin : intégré.
• Maille : 0,16 mm.
• Matériau du filtre : acier inoxydable.
• Bol : matériau synthétique transparent.
• Température maximale de fonctionnement de la variante A : 40 °C.
• Température maximale selon EN 1567 : 30 °C.
• Température ambiante : 5-55 °C.
• Corps : laiton résistant à la dézincification.
• Raccords : laiton.
• Ressort : acier à ressort.
• Membrane : EPDM.
• Joints : EPDM.
• Échelle de pression : intégrée.
• Raccords pour manomètre : oui.
• Manomètre inclus : non.
• Montage : horizontal ou vertical.
• Certifications et conformité : DVGW, WRAS jusqu’à 23 °C, ACS et BS EN 1567.

Régulation et filtration pour installations d’eau potable

La Resideo D06F-1/2A combine régulation de pression, filtre fin et bol transparent en un seul ensemble. Avec sa connexion de 1/2", DN15, Kvs 2,4 m³/h et une pression réglable entre 1,5 et 6 bar, elle permet de stabiliser l’alimentation et de protéger les composants des installations domestiques, commerciales ou industrielles dans les limites fixées par le fabricant.

Le siège équilibré, l’échelle de réglage, les raccords pour manomètre, la cartouche remplaçable et le bol transparent facilitent à la fois la mise en service et la maintenance. Pour garantir un fonctionnement correct, il convient de respecter les conditions de pression, de température, d’installation et d’entretien indiquées par Resideo.
