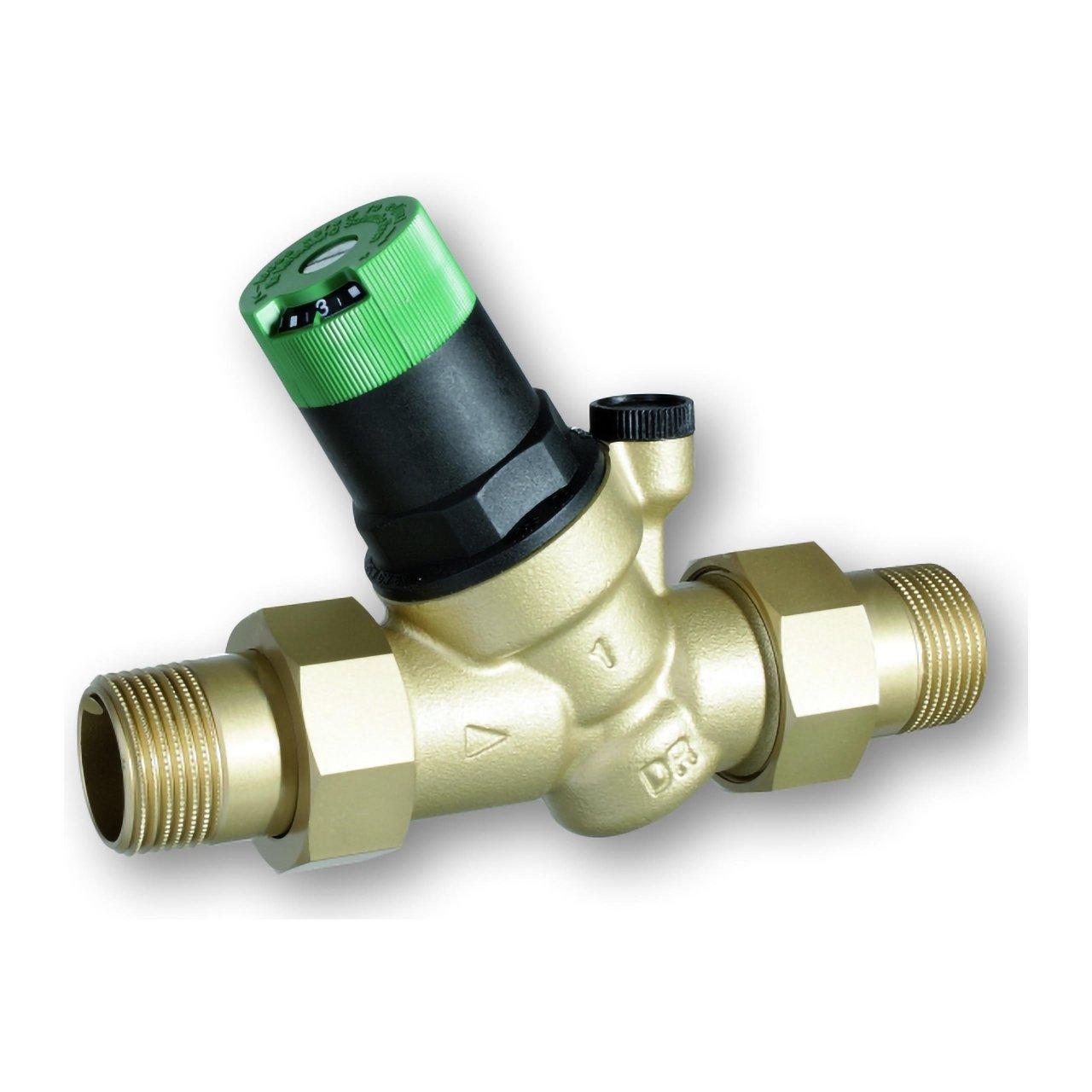

Vanne réductrice avec connexions filetées R3/4"

La vanne réductrice de pression Resideo D05FS-3/4A est conçue pour réduire et stabiliser la pression dans les installations d’eau potable, protégeant ainsi les tuyauteries, la robinetterie et les équipements contre une pression excessive provenant du réseau. Cette version dispose de raccords filetés 3/4", d’un diamètre nominal DN20 et d’une valeur Kvs de 3,5 m³/h, ce qui la rend adaptée aux installations domestiques et, dans le cadre de ses spécifications, également aux applications commerciales et industrielles.

La D05FS utilise un système à siège équilibré qui aide à maintenir une pression de sortie constante même en cas de variations importantes de la pression d’entrée. Elle admet jusqu’à 25 bar de pression amont et permet un réglage de la pression de sortie entre 1,5 et 6 bar, avec un préréglage d’usine de 3 bar.

Caractéristiques principales de la Resideo D05FS-3/4A

• Marque : Resideo.
• Gamme : Braukmann D05FS.
• Référence : D05FS-3/4A.
• Type : vanne réductrice de pression à siège équilibré.
• Application : installations d’eau potable.
• Raccord : R 3/4".
• Diamètre nominal : DN20.
• Kvs : 3,5 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie réglable : 1,5-6 bar.
• Préréglage d’usine : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale de l’eau selon EN 1567 : 30 °C.
• Température maximale de l’eau à 10 bar : 70 °C.
• Corps : laiton résistant au dézincification.
• Membrane : EPDM.
• Joints : EPDM.
• Cartouche interne : remplaçable.
• Échelle de réglage : intégrée.
• Raccord pour manomètre : oui.
• Manomètre : non inclus.

Réduction et stabilisation de la pression

La fonction de la Resideo D05FS est de réduire une pression d’alimentation élevée à une valeur inférieure et stable pour l’installation située en aval. Elle contribue ainsi à éviter les dommages causés par les surpressions et aide à protéger les différents composants raccordés au réseau d’eau.

Une pression de service réduite et constante peut également contribuer à réduire la consommation d’eau et à minimiser les bruits hydrauliques dans les tuyauteries, les vannes et la robinetterie.

Siège équilibré face aux variations du réseau

La vanne fonctionne grâce à un système de compensation entre une membrane et un ressort de réglage. Lorsque la pression en aval diminue en raison de la consommation, le ressort provoque l’ouverture de la vanne jusqu’à ce que la valeur sélectionnée soit rétablie.

La pression d’entrée n’influence pas directement l’ouverture ou la fermeture du mécanisme, de sorte que les fluctuations du réseau ont une influence réduite sur la pression régulée en sortie.

Pression réglable de 1,5 à 6 bar

La pression de sortie peut être réglée entre 1,5 et 6 bar à l’aide de la molette de réglage située sur la partie supérieure. L’échelle graduée intégrée permet de visualiser la valeur sélectionnée et facilite la mise en service de l’installation.

La vanne est livrée préréglée à 3 bar. Cette valeur peut être modifiée ultérieurement pour l’adapter aux besoins de l’installation, toujours dans la plage définie par Resideo.

Raccords filetés 3/4" et Kvs 3,5

La référence D05FS-3/4A correspond à la version DN20 avec raccords de 3/4". La version A intègre des raccords filetés extérieurs à l’entrée et à la sortie, facilitant le montage et le démontage du réducteur lors des travaux d’installation ou de maintenance.

Pour cette taille, Resideo spécifie un Kvs de 3,5 m³/h. Cette valeur permet de déterminer la capacité hydraulique de la vanne et doit être prise en compte avec le débit requis et la perte de charge disponible lors du dimensionnement de l’installation.

Corps en laiton résistant au dézincification

Le corps de la vanne est fabriqué en laiton résistant au dézincification. Les raccords de la version A sont également en laiton, tandis que la cartouche interne est fabriquée en matériau synthétique de haute qualité.

L’ensemble comprend une membrane en EPDM, des joints en EPDM et un ressort de réglage en acier. Le ressort est séparé de l’eau potable pendant le fonctionnement.

Cartouche interne remplaçable

La cartouche de régulation peut être entièrement remplacée, ce qui facilite les opérations de maintenance et permet de renouveler les composants fonctionnels internes sans devoir remplacer tout le corps installé.

Cette conception simplifie les interventions périodiques et favorise l’entretien de la vanne tout au long de sa durée de vie.

Prévue pour l’installation d’un manomètre

Le corps dispose d’un raccord pour manomètre, permettant de vérifier directement la pression régulée en aval. Le manomètre n’est pas inclus et peut être sélectionné comme accessoire en fonction de l’échelle de pression nécessaire.

La combinaison du manomètre optionnel et de l’échelle intégrée sur la molette de réglage facilite à la fois le réglage initial et les contrôles ultérieurs de la pression de service.

Températures de fonctionnement

Pour les applications selon EN 1567, Resideo fixe une température maximale du fluide de 30 °C. La vanne admet des températures allant jusqu’à 70 °C lorsque la pression maximale est limitée à 10 bar.

La température ambiante de fonctionnement indiquée par le fabricant est comprise entre 5 et 55 °C, dans un environnement propre, sec et protégé contre le gel.

Installation horizontale ou verticale

La D05FS peut être installée aussi bien en position horizontale que verticale. En montage vertical, le boîtier du ressort et la molette de réglage doivent être orientés vers le haut.

Resideo recommande d’installer des vannes d’arrêt et de placer le réducteur dans un emplacement facilement accessible afin de faciliter la lecture, le nettoyage et la maintenance. Il est également recommandé d’installer un filtre en amont de la vanne réductrice pour protéger le mécanisme contre les particules présentes dans l’eau.

Après la vanne, il convient de prévoir un tronçon de tuyauterie rectiligne équivalent à 5 fois le diamètre nominal, conformément aux instructions d’installation du fabricant et à la norme EN 806-2.

Dimensions de la Resideo D05FS-3/4A

• Raccord : R 3/4".
• Diamètre nominal : DN20.
• Longueur totale L : 163 mm.
• Longueur du corps I : 95 mm.
• Hauteur H : 123 mm.
• Cote h : 96 mm.
• Poids : 0,82 kg.
• Distance minimale au mur depuis l’axe de la tuyauterie : 55 mm.

Données techniques de la vanne réductrice Resideo D05FS-3/4A

• Fabricant : Resideo.
• Série : Braukmann D05FS.
• Référence : D05FS-3/4A.
• Fluide : eau potable.
• Système : réducteur de pression à ressort avec siège équilibré.
• Raccord : R 3/4".
• Diamètre nominal : DN20.
• Type de raccordement : raccords filetés extérieurs à l’entrée et à la sortie.
• Kvs : 3,5 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie : 1,5-6 bar.
• Préréglage de pression : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale selon EN 1567 : 30 °C.
• Température maximale à 10 bar : 70 °C.
• Température ambiante : 5-55 °C.
• Humidité relative ambiante : 25-85 %, sans condensation.
• Corps : laiton résistant au dézincification.
• Raccords : laiton.
• Cartouche : matériau synthétique de haute qualité.
• Membrane : EPDM.
• Joints : EPDM.
• Ressort : acier.
• Échelle de réglage : intégrée.
• Manomètre inclus : non.
• Installation : horizontale ou verticale.
• Certifications : DVGW et ACS.

Vanne réductrice pour installations d’eau potable

La Resideo D05FS-3/4A combine un raccord de 3/4", DN20, un Kvs de 3,5 m³/h et un réglage de pression de 1,5 à 6 bar pour protéger et stabiliser les installations d’eau potable. Son siège équilibré aide à maintenir une pression de sortie constante face aux fluctuations du réseau.

Le corps en laiton résistant au dézincification, la cartouche remplaçable et l’échelle de réglage intégrée facilitent à la fois l’installation et la maintenance. Pour garantir un fonctionnement correct, il convient de respecter les limites de pression et de température ainsi que les recommandations de montage indiquées par Resideo.
