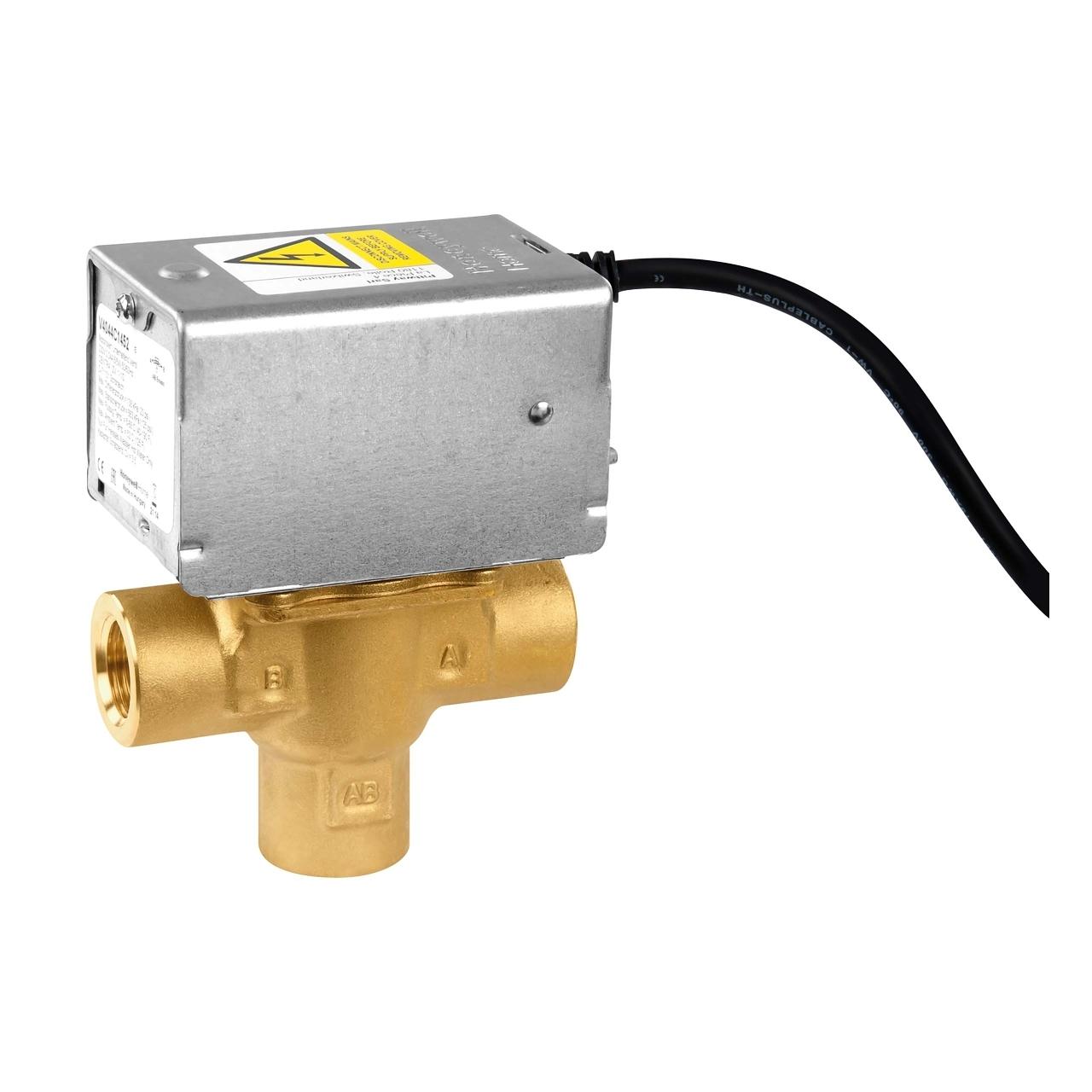

Vanne de zone motorisée à 3 voies 3/4"

La vanne de zone motorisée Resideo V4044F1000/U est une vanne de dérivation à 3 voies avec raccords femelles BSPP filetés de 3/4", conçue pour contrôler et dévier automatiquement le débit d’eau chaude ou froide dans les installations de chauffage et de refroidissement. Elle intègre un actionneur électrique 230 V, retour par ressort et contact auxiliaire SPDT, ce qui la rend particulièrement adaptée aux systèmes domestiques et aux petites installations commerciales nécessitant de gérer le passage de l’eau entre deux circuits.

Cette version de la série V4044F offre une valeur Kvs de 6,0, une pression maximale de service de 8,6 bar et une pression différentielle maximale de fermeture de 0,69 bar. Sa construction compacte, son corps en laiton et la possibilité de remplacer la tête motorisée sans démonter le corps hydraulique facilitent à la fois l’installation et les opérations de maintenance ultérieures.

Caractéristiques principales de la Resideo V4044F1000/U

• Marque : Resideo.
• Série : V4044F.
• Référence : V4044F1000/U.
• Type : vanne de zone motorisée de dérivation.
• Nombre de voies : 3.
• Fonctionnement : tout ou rien, 2 positions.
• Raccordement : filetage femelle BSPP de 3/4".
• Diamètre nominal : DN20.
• Kvs : 6,0.
• Alimentation : 230 V CA.
• Fréquence : 50 Hz.
• Retour : par ressort.
• Contact auxiliaire : SPDT.
• Pression maximale de service : 8,6 bar.
• Pression différentielle maximale de fermeture : 0,69 bar.
• Température du fluide : de 5 à 88 °C.
• Temps nominal de manœuvre : environ 30 secondes.
• Consommation électrique : 9,6 VA.
• Intensité : environ 0,04 A.
• Longueur du câble : 1 m.
• Commande manuelle : oui.
• Matériau du corps : laiton.

Vanne de dérivation 3 voies pour installations hydrauliques

La Resideo V4044F1000/U est conçue pour assurer un contrôle de dérivation du débit entre les voies AB-A et AB-B. Contrairement à une vanne mélangeuse, sa fonction principale est d’orienter l’eau provenant d’une voie commune vers l’un des deux circuits disponibles selon la demande de l’installation.

Cette configuration permet de l’utiliser dans des installations de chauffage ou de refroidissement où il est nécessaire d’alterner automatiquement le débit entre deux circuits. Elle peut être employée, par exemple, pour gérer différentes zones, des circuits hydrauliques ou des terminaux dans des systèmes compatibles avec sa configuration à trois voies.

Actionneur électrique 230 V avec retour par ressort

L’actionneur intégré fonctionne avec une alimentation de 230 V CA à 50 Hz. Son mécanisme motorisé déplace la vanne vers la position requise lorsqu’il est alimenté et utilise un système de retour par ressort pour revenir à sa position de repos lorsque le signal électrique cesse.

Ce principe de fonctionnement permet d’intégrer la vanne avec des thermostats, aquastats et autres systèmes de régulation tout ou rien compatibles. Resideo spécifie pour ce modèle une consommation d’environ 9,6 VA et une intensité d’environ 0,04 A.

Contact auxiliaire SPDT intégré

La principale différence de la série V4044F par rapport à certaines versions V4044C est l’intégration d’un micro-interrupteur auxiliaire SPDT. Ce contact permet d’utiliser la position de la vanne comme signal pour commander d’autres composants de l’installation.

Il peut être utilisé, par exemple, pour coordonner le fonctionnement d’une pompe, d’une chaudière ou d’un autre équipement une fois que la vanne a effectué la manœuvre requise. Resideo spécifie une capacité du contact auxiliaire de 2,2 A à 220-240 V CA et 50 Hz.

Raccords femelles filetés de 3/4"

La référence V4044F1000/U utilise des raccords intérieurs BSPP de 3/4", correspondant à un diamètre nominal DN20. Ce format facilite son montage au moyen de raccords filetés courants dans les installations de chauffage et de climatisation.

Le modèle présente une valeur Kvs de 6,0, donnée qui définit sa capacité hydraulique et doit être prise en compte lors du dimensionnement de l’installation, avec le débit nécessaire et la pression différentielle disponible.

Pression de service et capacité hydraulique

La vanne admet une pression statique maximale de 8,6 bar. Pour cette variante 3/4", Resideo établit une pression différentielle maximale de fermeture de 0,69 bar.

Ces valeurs doivent être respectées lors de la conception et de la mise en service du circuit afin de garantir que l’actionneur puisse effectuer correctement la commutation entre les deux voies et maintenir un fonctionnement adéquat pendant sa durée de vie utile.

Pour eau chaude et froide

La V4044F1000/U est indiquée pour le contrôle hydronique de l’eau chaude ou froide dans les systèmes de chauffage et de refroidissement. Sa plage de température du fluide se situe entre 5 et 88 °C.

Resideo prévoit également son utilisation avec de l’eau ou des mélanges eau-glycol compatibles avec les exigences établies pour ce type de circuits. La qualité de l’eau et la concentration du fluide doivent être maintenues dans les conditions spécifiées par le fabricant.

Manœuvre en environ 30 secondes

La vanne utilise un système d’actionnement à deux positions et réalise la dérivation du débit en un temps nominal d’environ 30 secondes. Ce fonctionnement progressif permet d’effectuer la transition entre les deux circuits hydrauliques de manière contrôlée.

Le mécanisme est conçu pour fonctionner de manière cyclique, en répondant aux ordres du système de régulation lorsque la demande de chauffage ou de refroidissement change.

Commande manuelle intégrée

La vanne intègre un levier de commande manuelle permettant d’actionner le mécanisme en l’absence d’alimentation électrique. Cette fonction est particulièrement utile lors des opérations de remplissage, de vidange, de mise en service ou de contrôle de l’installation.

Lorsque l’alimentation est rétablie, le mécanisme revient au fonctionnement automatique prévu par l’actionneur et le système de commande.

Corps en laiton et matériaux résistants

Le corps hydraulique de la Resideo V4044F1000/U est fabriqué en laiton. Le siège utilise également du laiton, tandis que la tige est en acier inoxydable. L’élément de fermeture est en NBR et les joints sont en EPDM.

Le capot et la base de l’actionneur sont fabriqués en acier galvanisé, offrant une protection mécanique à l’ensemble électrique et au mécanisme d’actionnement.

Maintenance simplifiée de l’actionneur

La construction de la série V4044 permet de retirer ou de remplacer la tête motorisée complète sans démonter les raccordements hydrauliques du corps de vanne ni vider le système. Le moteur lui-même peut également être remplacé sans retirer le corps hydraulique.

Cette caractéristique simplifie les opérations de maintenance lorsque l’intervention concerne uniquement l’actionneur, en réduisant le travail nécessaire sur les tuyauteries de l’installation.

Installation compacte

Resideo a conçu la gamme V4044 avec une construction compacte destinée à faciliter son intégration dans les installations domestiques et les petits systèmes commerciaux. Le modèle est fourni avec un câble de connexion de 1 mètre, permettant son raccordement au circuit de régulation.

Lors du montage, il convient de respecter la disposition des voies, le sens de circulation indiqué par le fabricant et les positions d’installation admises. De même, l’actionneur doit être protégé contre les conditions environnementales incompatibles avec ses spécifications.

Applications de la vanne Resideo V4044F1000/U

• Installations de chauffage domestique.
• Petites installations commerciales.
• Systèmes de refroidissement hydronique.
• Contrôle de l’eau chaude et froide.
• Installations de chauffage divisées en zones.
• Dérivation automatique du débit entre deux circuits.
• Systèmes avec radiateurs ou émetteurs hydrauliques.
• Applications avec ventilo-convecteurs compatibles.
• Installations nécessitant un contact auxiliaire pour coordonner d’autres équipements.

Données techniques de la Resideo V4044F1000/U

• Fabricant : Resideo.
• Gamme : V4044F.
• Référence : V4044F1000/U.
• Application : contrôle hydronique.
• Type : vanne de zone de dérivation motorisée.
• Nombre de voies : 3.
• Commande : 2 positions, tout ou rien.
• Configuration du débit : AB-A / AB-B.
• Raccordement : BSPP femelle.
• Dimension : 3/4".
• Diamètre nominal : DN20.
• Kvs : 6,0.
• Cv : 7,0.
• Alimentation : 230 V CA.
• Fréquence : 50 Hz.
• Consommation électrique : 9,6 VA.
• Intensité : 0,04 A.
• Retour : par ressort.
• Contact auxiliaire : SPDT.
• Capacité du contact auxiliaire : 2,2 A à 220-240 V CA, 50 Hz.
• Pression statique maximale : 8,6 bar.
• Pression différentielle maximale de fermeture : 0,69 bar.
• Température du fluide : 5-88 °C.
• Température ambiante maximale : 52 °C.
• Humidité relative de fonctionnement : 5-95 %, sans condensation.
• Temps nominal de manœuvre : 30 secondes.
• Longueur du câble : 1 m.
• Matériau du corps : laiton.
• Matériau du siège : laiton.
• Matériau de la tige : acier inoxydable.
• Élément de fermeture : NBR.
• Joints : EPDM.
• Capot et base de l’actionneur : acier galvanisé.
• Ouverture manuelle : oui.

Contrôle automatique du débit entre deux circuits

La vanne motorisée Resideo V4044F1000/U à 3 voies et 3/4" réunit dans un seul ensemble une vanne de dérivation, un actionneur électrique 230 V, un retour par ressort et un contact auxiliaire SPDT. Son Kvs de 6,0 et ses raccords femelles filetés facilitent son intégration dans les systèmes de chauffage et de refroidissement qui doivent alterner automatiquement le débit entre deux branches.

La possibilité de commande manuelle et de remplacement de la tête motorisée sans démonter le corps hydraulique facilite les opérations de mise en service et de maintenance. Pour garantir un fonctionnement correct, il convient de respecter les conditions de pression, de température, de raccordement électrique et de montage indiquées par Resideo.
