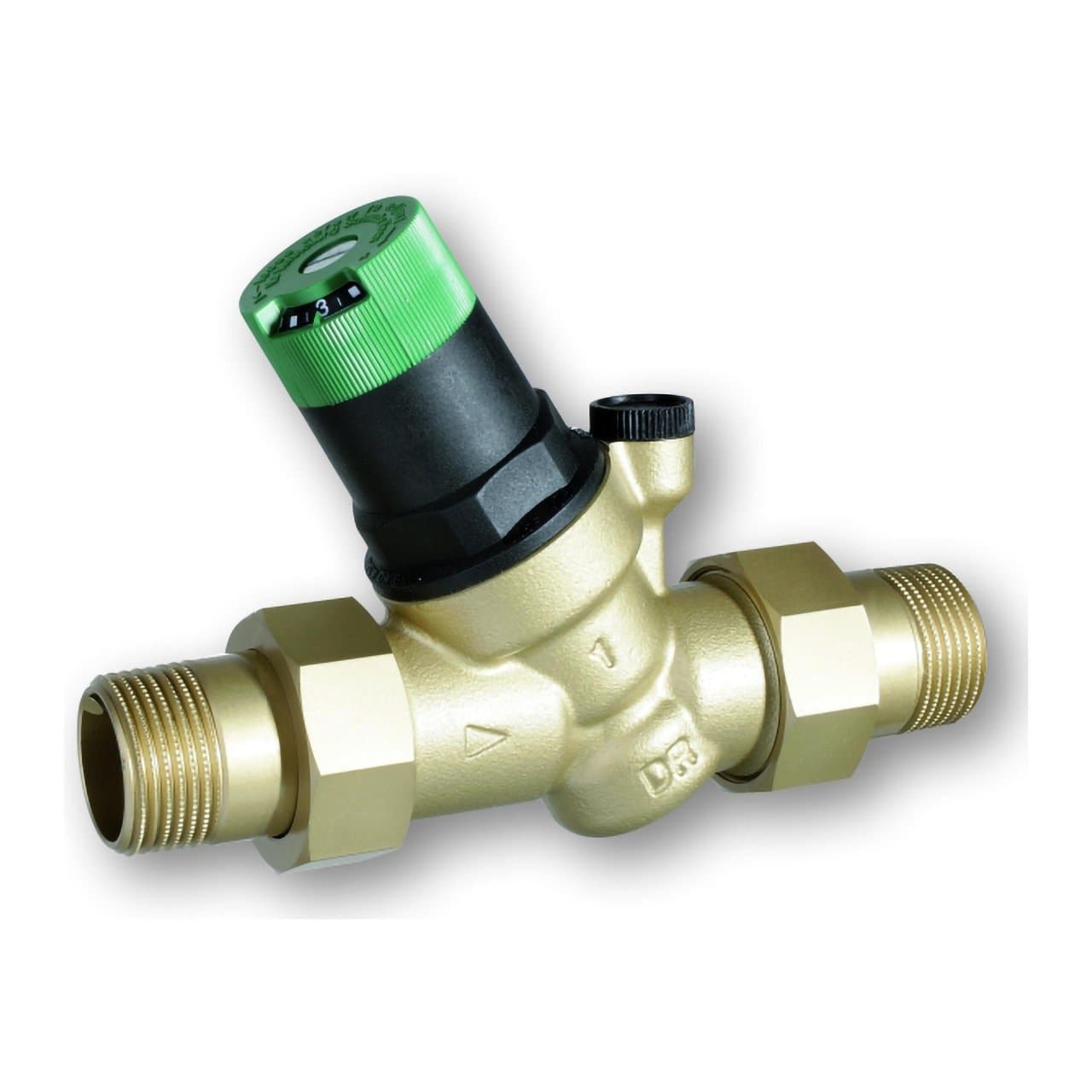

Vanne de réduction avec raccords filetés R1"

La vanne réductrice de pression Resideo D05FS-1A est conçue pour réduire et stabiliser la pression dans les installations d’eau potable, protégeant les tuyauteries, la robinetterie, les appareils électroménagers et d’autres composants contre une pression excessive provenant du réseau d’alimentation. Cette version dispose de raccords filetés de 1", diamètre nominal DN25 et d’une valeur Kvs de 3,7 m³/h, ce qui la rend adaptée aux installations domestiques et, dans ses conditions de fonctionnement, également aux applications commerciales et industrielles.

Sa conception à siège équilibré permet de maintenir stable la pression en aval même en cas de fluctuations importantes de la pression d’entrée. La vanne admet une pression maximale d’entrée de 25 bar et permet de régler la sortie entre 1,5 et 6 bar, avec un préréglage d’usine de 3 bar pour faciliter la mise en service.

Caractéristiques principales de la Resideo D05FS-1A

• Marque : Resideo.
• Gamme : Braukmann D05FS.
• Référence : D05FS-1A.
• Type : vanne réductrice de pression.
• Application : installations d’eau potable.
• Conception : siège équilibré.
• Raccord : R 1".
• Diamètre nominal : DN25.
• Type de raccordement : jeu de raccords filetés extérieurs.
• Kvs : 3,7 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie réglable : de 1,5 à 6 bar.
• Préréglage d’usine : 3 bar.
• Perte de charge minimale : 1 bar.
• Corps : laiton résistant à la dézincification.
• Membrane : EPDM.
• Joints : EPDM.
• Échelle de réglage : intégrée.
• Cartouche interne : remplaçable.

Réduction et stabilisation de la pression de l’eau

La fonction principale de la Resideo D05FS est de transformer une pression d’entrée élevée ou variable en une pression de sortie inférieure et stable. De cette façon, elle aide à protéger les composants situés en aval contre les conséquences d’une pression excessive.

L’installation d’une vanne réductrice peut également contribuer à réduire la consommation d’eau et à diminuer le bruit hydraulique produit dans les tuyauteries et la robinetterie. En fonctionnant avec une pression adaptée aux besoins réels de l’installation, on évite des débits inutilement élevés et on améliore les conditions de fonctionnement de l’ensemble.

Siège équilibré face aux variations de pression

La D05FS utilise un système de pression d’entrée équilibrée. Grâce à cette conception, les fluctuations pouvant se produire dans le réseau d’alimentation ont une influence minimale sur la pression régulée en aval.

Le fonctionnement repose sur l’équilibre entre la force du ressort de réglage et la pression agissant sur la membrane. Lorsqu’il y a consommation et que la pression de sortie diminue, le mécanisme ouvre la vanne jusqu’à retrouver la valeur sélectionnée.

Lorsque la consommation cesse, la pression en aval augmente à nouveau et le mécanisme réduit le passage jusqu’à rétablir l’équilibre. Ce principe permet de maintenir une pression d’alimentation stable dans les limites définies par le fabricant.

Pression réglable entre 1,5 et 6 bar

La pression en aval peut être réglée entre 1,5 et 6 bar à l’aide de la molette située sur la partie supérieure de la vanne. La pression sélectionnée est visualisée directement grâce à la échelle de réglage intégrée, ce qui facilite la configuration lors de la mise en service.

La vanne est livrée avec un préréglage d’usine de 3 bar. Cette valeur peut être modifiée ultérieurement pour s’adapter aux besoins spécifiques de l’installation, tout en respectant la plage de réglage autorisée.

La pression maximale admissible à l’entrée est de 25 bar et Resideo spécifie une perte de charge minimale de 1 bar.

Raccords filetés de 1" et DN25

La référence D05FS-1A correspond à la version avec diamètre nominal DN25 et raccords de 1". La variante A est livrée avec un jeu de raccords filetés extérieurs, ce qui facilite à la fois le montage initial et le démontage de la vanne lors de futures opérations de maintenance.

Pour cette dimension, Resideo spécifie un Kvs de 3,7 m³/h. Cette valeur indique la capacité hydraulique de la vanne et doit être prise en compte conjointement avec le débit prévu et la perte de charge disponible lors du dimensionnement de l’installation.

Corps en laiton résistant à la dézincification

Le corps est fabriqué en laiton résistant à la dézincification, un matériau particulièrement adapté aux composants destinés au contact continu avec l’eau potable.

La cartouche interne est fabriquée en matériau synthétique de haute qualité et utilise une membrane en EPDM. Les joints utilisent également l’EPDM et le ressort de réglage reste séparé de l’eau potable pendant le fonctionnement.

Resideo indique que les matériaux utilisés répondent aux exigences UBA et disposent de l’homologation ACS.

Cartouche interne entièrement remplaçable

L’ensemble interne de régulation peut être entièrement remplacé. Cette caractéristique facilite la maintenance de la vanne, car elle permet de renouveler les principaux composants fonctionnels tout en conservant le corps principal installé lorsque les conditions d’intervention le permettent.

La construction modulaire simplifie les contrôles et facilite la conservation de l’installation à long terme.

Échelle de pression intégrée

La molette supérieure intègre une échelle de réglage qui permet de visualiser la valeur sélectionnée directement sur la vanne. Cela facilite le réglage lors de l’installation et permet de modifier la pression de sortie sans avoir à interpréter des positions approximatives de la molette.

Pour un contrôle précis de la pression réelle du circuit, un manomètre compatible avec l’installation peut être utilisé.

Température de fonctionnement

La documentation actuelle de Resideo pour cette référence indique une température maximale du fluide de 30 °C dans les conditions standard précisées pour le produit. La vanne peut fonctionner avec de l’eau à des températures allant jusqu’à 70 °C lorsque la pression maximale est limitée à 10 bar.

La température ambiante de fonctionnement indiquée se situe entre 5 et 55 °C. La vanne doit être installée dans un endroit protégé contre le gel et dans les limites environnementales spécifiées par le fabricant.

Application dans les installations d’eau potable

Resideo développe la série D05FS principalement pour la protection des installations domestiques d’eau potable contre une pression d’alimentation excessive. Elle peut également être utilisée dans des installations commerciales ou industrielles, à condition que les conditions de service restent conformes aux spécifications du produit.

Parmi ses applications courantes figurent :

• Réseaux domestiques d’alimentation en eau.
• Installations intérieures de logements.
• Bâtiments résidentiels.
• Installations commerciales.
• Réseaux recevant une pression d’alimentation supérieure à celle requise.
• Installations avec des variations fréquentes de pression d’entrée.
• Protection de la robinetterie, des appareils sanitaires et des équipements raccordés au réseau d’eau.

Réduction du bruit hydraulique

Une pression de réseau excessive peut augmenter la vitesse de circulation de l’eau et générer des bruits dans les tuyauteries, les vannes et les points de puisage. En réduisant la pression et en la maintenant à un niveau plus constant, la D05FS aide à minimiser le bruit de circulation dans l’installation.

Cette caractéristique améliore les conditions de fonctionnement du réseau et s’avère particulièrement utile dans les installations où la pression disponible est nettement supérieure à celle nécessaire.

Recommandations d’installation

La vanne doit être installée en respectant le sens de circulation indiqué sur le corps et dans une position permettant d’accéder facilement à la molette de réglage et à la cartouche interne.

Resideo recommande de l’installer dans un endroit facilement accessible et protégé contre le gel afin de simplifier les opérations d’inspection et de maintenance. L’installation doit être réalisée conformément à la réglementation applicable et aux instructions techniques du fabricant.

Il est également recommandé de prévoir des vannes d’arrêt avant et après l’ensemble afin de faciliter les futures interventions sur l’installation.

Dimensions de la Resideo D05FS-1A

• Raccord : R 1".
• Diamètre nominal : DN25.
• Longueur totale : 176 mm.
• Longueur du corps sans raccords : 97 mm.
• Hauteur : 124 mm.

Données techniques de la vanne réductrice Resideo D05FS-1A

• Fabricant : Resideo.
• Famille : Braukmann D05FS.
• Référence : D05FS-1A.
• Type : vanne réductrice de pression.
• Fluide : eau potable.
• Conception : siège équilibré.
• Raccord : R 1".
• Diamètre nominal : DN25.
• Type de raccordement : raccords filetés extérieurs.
• Kvs : 3,7 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie : 1,5-6 bar.
• Préréglage : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale du fluide : 30 °C dans les conditions standard indiquées.
• Température maximale à pression limitée à 10 bar : 70 °C.
• Température ambiante : 5-55 °C.
• Humidité relative admissible : 25-85 %, sans condensation.
• Corps : laiton résistant à la dézincification.
• Membrane : EPDM.
• Joints : EPDM.
• Cartouche : matériau synthétique de haute qualité, remplaçable.
• Ressort de réglage : séparé de l’eau potable.
• Échelle de réglage : intégrée.
• Longueur : 176 mm.
• Hauteur : 124 mm.
• Homologation : ACS.
• Certification : DVGW.

Vanne réductrice compacte pour installations d’eau

La Resideo D05FS-1A combine raccord de 1", diamètre DN25, Kvs 3,7 m³/h et réglage de pression entre 1,5 et 6 bar dans une vanne compacte destinée à stabiliser la pression des installations d’eau potable.

Son siège équilibré aide à maintenir constante la pression en aval face aux variations du réseau, tandis que le corps en laiton résistant à la dézincification, la cartouche remplaçable et l’échelle de réglage intégrée facilitent à la fois le fonctionnement et les opérations de maintenance ultérieures.

Pour garantir des performances correctes, il convient de respecter les conditions de pression et de température, le sens de circulation ainsi que les instructions de montage et de maintenance spécifiées par Resideo.
