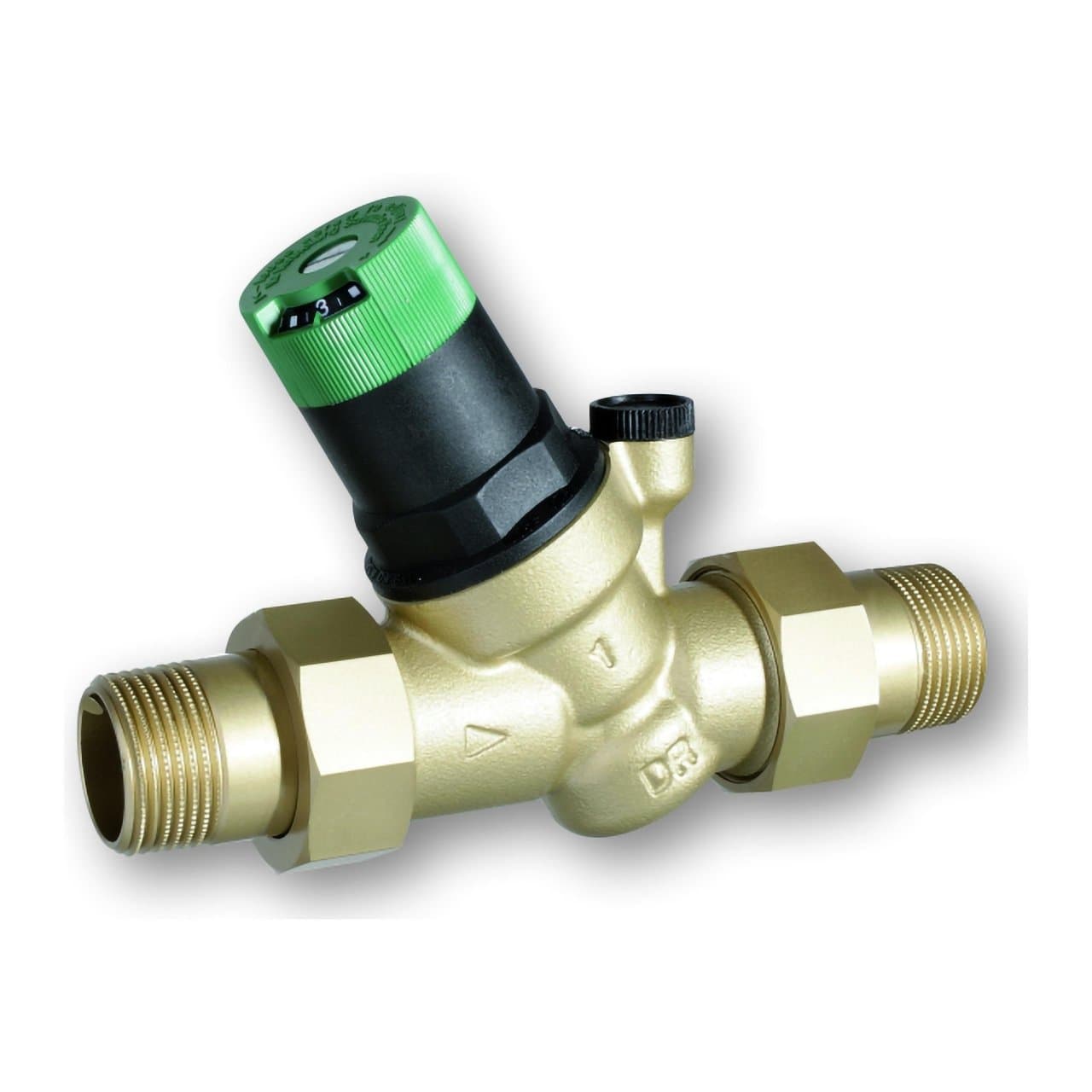

Vanne de réduction avec raccords filetés R1/2"

La vanne réductrice de pression Resideo D05FS-1/2A est conçue pour protéger les installations d’eau potable contre les pressions excessives provenant du réseau d’alimentation. Ce modèle intègre des raccords filetés de 1/2", un diamètre nominal DN15 et une valeur Kvs de 3,0 m³/h, offrant une solution compacte pour stabiliser la pression dans les installations domestiques et, dans ses conditions d’utilisation, également dans les applications commerciales et industrielles.

Son système à siège équilibré permet de maintenir une pression de sortie pratiquement constante même en cas de variations importantes de la pression d’entrée. La pression aval peut être réglée entre 1,5 et 6 bar et la vanne est livrée préréglée en usine à 3 bar, facilitant ainsi sa mise en service.

Caractéristiques principales de la Resideo D05FS-1/2A

• Marque : Resideo.
• Série : Braukmann D05FS.
• Référence : D05FS-1/2A.
• Type : vanne réductrice de pression à siège équilibré.
• Application : installations d’eau potable.
• Raccord : R 1/2".
• Diamètre nominal : DN15.
• Type de raccordement : raccords filetés extérieurs à l’entrée et à la sortie.
• Valeur Kvs : 3,0 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie réglable : de 1,5 à 6 bar.
• Préréglage d’usine : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale de l’eau selon EN 1567 : 30 °C.
• Température maximale de l’eau à 10 bar : 70 °C.
• Matériau du corps : laiton résistant à la dézincification.
• Membrane : EPDM.
• Joints : EPDM.
• Échelle graduée de réglage : oui.
• Raccord pour manomètre : oui.
• Manomètre inclus : non.

Réduction et stabilisation de la pression de l’eau

La fonction de la Resideo D05FS est de réduire une pression d’entrée élevée à un niveau adapté à l’installation située en aval. Cela aide à protéger les tuyauteries, robinetteries, vannes, appareils électroménagers et autres composants contre les effets d’une pression excessive.

En plus de protéger l’installation, le maintien d’une pression de service plus basse et stable peut contribuer à réduire la consommation d’eau et à minimiser les bruits d’écoulement. Ces caractéristiques sont particulièrement utiles dans les bâtiments ou habitations où la pression disponible sur le réseau est supérieure à celle nécessaire ou présente des fluctuations fréquentes.

Siège équilibré pour une pression de sortie constante

La D05FS utilise un système de régulation actionné par ressort et membrane. Lorsque la consommation provoque une baisse de la pression aval, la force du ressort ouvre la vanne jusqu’à rétablir l’équilibre avec la membrane et atteindre à nouveau la pression réglée.

Grâce à la conception à pression d’entrée équilibrée, les variations de la pression d’alimentation ont une influence minimale sur la valeur régulée en aval. Ainsi, la vanne maintient une pression de sortie stable dans les conditions de fonctionnement spécifiées par Resideo.

Pression réglable entre 1,5 et 6 bar

La pression de sortie peut être réglée entre 1,5 et 6 bar à l’aide de la molette de réglage située sur la partie supérieure. Une échelle graduée permet de visualiser directement la valeur sélectionnée sur la vanne, simplifiant le réglage lors de la mise en service.

Le modèle est livré préréglé à 3 bar. Cette valeur peut être modifiée ultérieurement pour s’adapter aux exigences de chaque installation, toujours dans la plage autorisée par le fabricant.

La pression maximale admissible à l’entrée est de 25 bar et Resideo indique une perte de charge minimale de 1 bar pour le fonctionnement du réducteur.

Raccords filetés de 1/2" et DN15

La référence D05FS-1/2A correspond à la version de plus petit diamètre de cette gamme, avec taille nominale DN15 et raccords filetés de 1/2". La variante A est livrée avec un jeu de raccords filetés extérieurs à l’entrée et à la sortie, facilitant le montage et le démontage ultérieur de la vanne.

Pour cette dimension, le fabricant spécifie une valeur Kvs de 3,0 m³/h, paramètre qui représente la capacité hydraulique de la vanne dans des conditions normalisées.

Construction en laiton résistant à la dézincification

Le corps du réducteur est fabriqué en laiton résistant à la dézincification, tandis que les raccords filetés de la version A sont également en laiton. Cette construction est particulièrement adaptée à une utilisation continue dans les installations d’alimentation en eau potable.

L’ensemble de régulation intègre une cartouche en matériau synthétique de haute qualité, une membrane EPDM, des joints EPDM et un ressort de réglage en acier. Le ressort reste séparé de l’eau potable pendant le fonctionnement.

Resideo précise que les matériaux utilisés répondent aux exigences UBA. La gamme dispose également des certifications ACS et DVGW.

Cartouche interne remplaçable

La cartouche interne de la vanne peut être entièrement remplacée. Cette caractéristique simplifie les opérations de maintenance et permet de renouveler les principaux composants de régulation sans devoir remplacer tout le corps du réducteur.

La possibilité d’entretien de la cartouche aide à préserver l’installation existante et facilite les interventions périodiques recommandées pour ce type de composants hydrauliques.

Échelle de réglage et raccord pour manomètre

La D05FS intègre une échelle graduée permettant de consulter facilement la valeur de pression sélectionnée. Elle dispose également d’un raccord prévu pour l’installation d’un manomètre, permettant de vérifier directement la pression réelle du circuit situé en aval.

Le manomètre n’est pas inclus avec la vanne et peut être ajouté en accessoire lorsqu’une lecture directe et précise de la pression de service est nécessaire.

Température de fonctionnement

Dans les applications conformes à EN 1567, Resideo fixe une température maximale du fluide de 30 °C. La vanne admet des températures d’eau allant jusqu’à 70 °C lorsque la pression maximale est limitée à 10 bar.

Ces conditions doivent être respectées lors du dimensionnement de l’installation, en particulier lorsque la vanne est utilisée dans des circuits où la température de l’eau peut dépasser les valeurs habituelles d’un réseau d’eau froide.

Installation horizontale ou verticale

La vanne réductrice Resideo D05FS peut être installée en position horizontale ou verticale. En cas de montage vertical, le boîtier du ressort et la molette de réglage doivent être orientés vers le haut.

Le fabricant recommande de placer des vannes d’arrêt dans l’installation et d’installer le réducteur dans un endroit facilement accessible, protégé contre le gel et permettant les opérations de réglage, de lecture et de maintenance.

Pour garantir un fonctionnement correct, il est également recommandé d’installer un filtre en amont de la vanne réductrice, afin d’éviter que des particules présentes dans l’eau n’affectent le siège ou le mécanisme interne.

Recommandations pour le montage hydraulique

Resideo impose l’installation d’un tronçon droit de tuyauterie d’au moins 5 fois le diamètre nominal après la vanne, conformément à EN 806-2. Pour la version 1/2", le fabricant indique également une distance minimale au mur de 55 mm mesurée depuis l’axe de la tuyauterie.

L’installation doit être réalisée en respectant le sens d’écoulement indiqué sur le corps de la vanne et en laissant suffisamment d’espace pour accéder à la commande de réglage, à la cartouche interne et au raccord destiné au manomètre.

Dimensions de la Resideo D05FS-1/2A

• Taille de raccord : R 1/2".
• Diamètre nominal : DN15.
• Longueur totale : 155 mm.
• Longueur du corps : 95 mm.
• Hauteur totale : 123 mm.
• Cote h : 96 mm.
• Poids : 0,65 kg.

Données techniques de la vanne réductrice Resideo D05FS-1/2A

• Fabricant : Resideo.
• Famille : Braukmann D05FS.
• Référence : D05FS-1/2A.
• Fluide : eau potable.
• Système : vanne réductrice à ressort avec siège équilibré.
• Raccord : R 1/2".
• Diamètre nominal : DN15.
• Type de raccordement : raccords filetés extérieurs à l’entrée et à la sortie.
• Kvs : 3,0 m³/h.
• Pression maximale d’entrée : 25 bar.
• Pression de sortie : 1,5-6 bar.
• Préréglage de pression : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale selon EN 1567 : 30 °C.
• Température maximale à 10 bar : 70 °C.
• Température ambiante minimale : 5 °C.
• Température ambiante maximale : 55 °C.
• Corps : laiton résistant à la dézincification.
• Raccords : laiton.
• Boîtier du ressort : matériau synthétique de haute qualité.
• Ressort de réglage : acier.
• Membrane : EPDM.
• Joints : EPDM.
• Échelle graduée : incluse.
• Raccord pour manomètre : inclus.
• Manomètre : non inclus.
• Installation : horizontale ou verticale selon les indications du fabricant.
• Certifications : DVGW et ACS.

Protection et régulation pour les installations d’eau potable

La Resideo D05FS-1/2A associe un format compact à une régulation de pression réglable, un siège équilibré et des composants adaptés aux installations d’eau potable. Son raccord de 1/2", son diamètre DN15 et son Kvs de 3,0 m³/h la rendent particulièrement adaptée aux installations où il faut réduire et stabiliser la pression avant d’alimenter les différents points de consommation.

L’échelle graduée, la possibilité d’ajouter un manomètre et la cartouche interne remplaçable facilitent à la fois la mise en service et la maintenance ultérieure. Pour garantir un fonctionnement correct et durable, les conditions de pression, de température, d’orientation et d’entretien indiquées par Resideo doivent être respectées.
