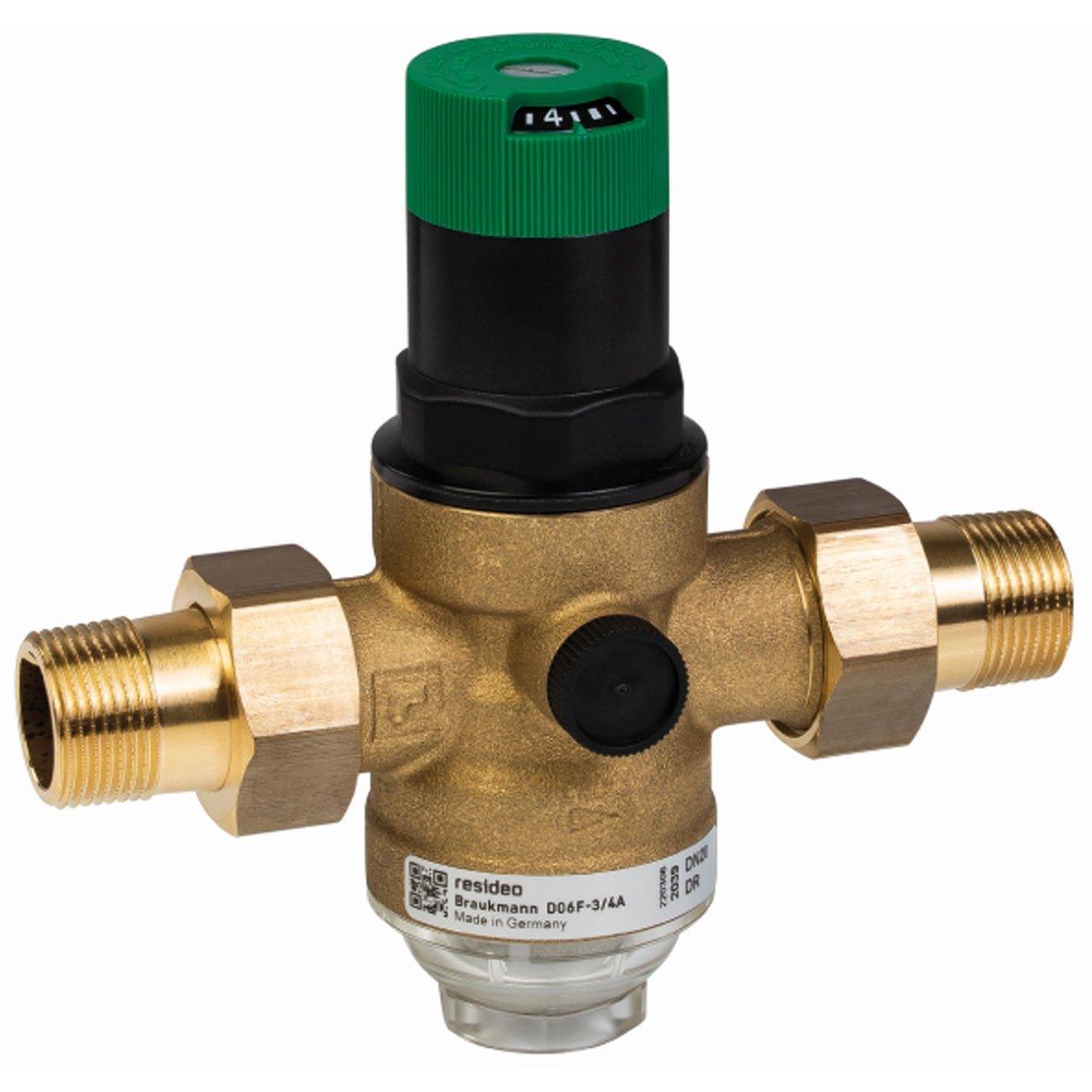

Soupape réductrice de pression avec filtre et récipient transparent 1"

La vanne réductrice de pression Resideo Braukmann D06F-1A est conçue pour réduire et stabiliser la pression dans les installations d’eau potable, protégeant ainsi les tuyauteries, la robinetterie et les équipements contre une pression d’alimentation excessive. Cette version dispose de raccords filetés de 1", diamètre nominal DN25, filtre fin intégré et bol de filtre transparent, permettant de contrôler visuellement son état sans démonter l’ensemble.

Grâce à sa conception à siège équilibré, la pression de sortie reste stable même en cas de variations de la pression d’entrée. Elle permet de régler la pression en aval entre 1,5 et 6 bar, est préréglée en usine à 3 bar et admet une pression maximale d’entrée de 16 bar dans cette version équipée d’un bol transparent.

Caractéristiques principales de la Resideo D06F-1A

• Marque : Resideo.
• Série : Braukmann D06F.
• Référence : D06F-1A.
• Type : vanne réductrice de pression à siège équilibré.
• Application : installations d’eau potable.
• Taille de raccord : 1".
• Diamètre nominal : DN25.
• Type de raccordement : jeu de raccords filetés extérieurs à l’entrée et à la sortie.
• Valeur Kvs : 5,8 m³/h.
• Filtre : filtre fin intégré.
• Taille de maille : 0,16 mm.
• Matériau du filtre : acier inoxydable.
• Bol de filtre : transparent.
• Pression maximale d’entrée : 16 bar avec bol transparent.
• Pression de sortie réglable : de 1,5 à 6 bar.
• Pression préréglée en usine : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale du fluide : 40 °C pour la version avec bol transparent.
• Corps : laiton résistant au dézincification.
• Membrane et joints : EPDM.
• Échelle de réglage : intégrée.
• Raccords pour manomètre : intégrés des deux côtés du corps.
• Manomètre : non inclus.

Réduction et stabilisation de la pression de l’eau

La Resideo D06F-1A permet de réduire une pression élevée provenant du réseau à un niveau adapté à l’installation située en aval. Une pression contrôlée aide à éviter les dommages causés par les surpressions et contribue à protéger les composants raccordés au réseau d’eau.

De plus, maintenir une pression de fonctionnement réduite et constante peut aider à réduire la consommation d’eau et les bruits d’écoulement pouvant apparaître dans les tuyauteries, les vannes et la robinetterie lorsque la pression d’alimentation est supérieure au nécessaire.

Siège équilibré pour une pression de sortie constante

Le fonctionnement de la vanne repose sur un système d’équilibre entre la force de la membrane et la force du ressort de réglage. Lorsqu’il y a consommation d’eau et que la pression en aval diminue, le ressort provoque l’ouverture de la vanne jusqu’à ce que la pression sélectionnée soit de nouveau atteinte.

La conception à pression d’entrée équilibrée évite que les fluctuations en amont n’aient une influence significative sur la pression régulée. Ainsi, la D06F maintient une pression de sortie stable dans ses conditions nominales de fonctionnement.

Pression réglable de 1,5 à 6 bar

La pression de sortie peut être réglée à l’aide de la molette située sur la partie supérieure de l’appareil dans une plage de 1,5 à 6 bar. L’échelle intégrée permet de visualiser directement la valeur sélectionnée et facilite le réglage lors de la mise en service.

La vanne est livrée préréglée à 3 bar, mais cette valeur peut être modifiée ultérieurement pour s’adapter aux besoins de l’installation. La perte de charge minimale spécifiée par le fabricant est de 1 bar.

Filtre fin intégré de 0,16 mm

La Resideo D06F intègre un filtre fin en acier inoxydable avec une maille de 0,16 mm. Cet élément aide à retenir les particules présentes dans l’eau avant qu’elles n’atteignent le mécanisme de régulation de la vanne.

Le filtre fait partie de l’ensemble, offrant dans un même dispositif les fonctions de réduction de pression et de filtration. Son élément filtrant peut être contrôlé lors des opérations périodiques de maintenance.

Bol transparent pour faciliter l’inspection

La version D06F-1A intègre un bol de filtre transparent en matériau synthétique. Sa transparence permet de vérifier visuellement l’accumulation de saletés et d’évaluer quand un nettoyage ou un entretien est nécessaire.

Avec ce type de bol, Resideo spécifie une pression maximale d’entrée de 16 bar. Le fabricant indique que, si la vanne peut être exposée à des rayonnements ultraviolets ou à des vapeurs de solvants, il convient d’utiliser le bol de filtre en laiton compatible indiqué pour la gamme.

Raccord de 1" et capacité Kvs 5,8

La référence D06F-1A correspond à la variante avec raccord R de 1" et diamètre nominal DN25. La version A comprend un jeu de raccords filetés extérieurs à l’entrée comme à la sortie, facilitant le raccordement et le démontage ultérieur de l’ensemble lors des travaux de maintenance.

Pour cette taille, Resideo annonce une valeur Kvs de 5,8 m³/h. Ce paramètre permet de dimensionner la vanne selon le débit requis et la perte de charge disponible dans l’installation.

Corps en laiton résistant au dézincification

Le corps principal est fabriqué en laiton résistant au dézincification, tandis que les raccords filetés sont également en laiton. La cartouche interne utilise un matériau synthétique de haute qualité et intègre une membrane en EPDM.

Les joints sont également en EPDM et le ressort de réglage est fabriqué en acier. La conception maintient le ressort séparé de l’eau potable pendant le fonctionnement.

Cartouche interne entièrement remplaçable

L’ensemble interne de régulation peut être entièrement remplacé, ce qui facilite la maintenance de la vanne et évite de devoir remplacer nécessairement tout le corps installé lorsqu’une intervention sur le mécanisme interne est requise.

Cette construction modulaire est particulièrement utile dans les installations où l’on souhaite faciliter les opérations périodiques de maintenance et prolonger la durée de vie de l’ensemble.

Préparée pour l’installation d’un manomètre

Le corps de la D06F dispose de raccords pour manomètre des deux côtés, permettant de contrôler la pression de sortie directement sur l’installation. Le manomètre est vendu comme accessoire et n’est pas inclus avec la vanne.

L’association de l’échelle de réglage intégrée et d’un manomètre en option facilite à la fois le préréglage initial et les contrôles de fonctionnement ultérieurs.

Température et conditions de fonctionnement

Pour la version A avec bol de filtre transparent, Resideo spécifie une température maximale du fluide de 40 °C. Dans les conditions d’essai prévues par la norme EN 1567, la documentation technique indique une température maximale de 30 °C.

La pression maximale d’entrée est de 16 bar et la plage de réglage en aval est de 1,5 à 6 bar. Ces conditions doivent être respectées lors du dimensionnement et de l’installation afin d’assurer le bon fonctionnement du régulateur.

Installation et maintenance

La vanne doit être installée dans une zone facilement accessible, protégée contre le gel et disposant de suffisamment d’espace pour effectuer les opérations de réglage, d’inspection et de maintenance. Resideo recommande d’installer des vannes d’arrêt et de laisser en aval une section droite de tuyauterie d’au moins cinq fois le diamètre nominal, conformément à la norme EN 806-2.

La D06F nécessite un entretien périodique conformément à la norme EN 806-5. Le bol transparent facilite l’inspection du filtre, tandis que la cartouche remplaçable simplifie les interventions sur le mécanisme de régulation.

Dimensions de la Resideo D06F-1A

• Raccord : R 1".
• Diamètre nominal : DN25.
• Longueur totale L : 180 mm.
• Longueur I : 100 mm.
• Hauteur H : 111 mm.
• Cote h : 64 mm.
• Diamètre D : 61 mm.
• Poids : environ 1,4 kg.

Données techniques de la vanne réductrice Resideo D06F-1A

• Fabricant : Resideo.
• Gamme : Braukmann D06F.
• Référence : D06F-1A.
• Fluide : eau potable.
• Principe de fonctionnement : vanne réductrice à ressort avec siège équilibré.
• Raccord : R 1".
• Diamètre nominal : DN25.
• Raccords d’entrée et de sortie : jeu de raccords filetés extérieurs.
• Kvs : 5,8 m³/h.
• Pression maximale d’entrée : 16 bar.
• Plage de pression de sortie : 1,5-6 bar.
• Préréglage : 3 bar.
• Perte de charge minimale : 1 bar.
• Température maximale du fluide : 40 °C pour la version avec bol transparent.
• Filtre fin intégré : oui.
• Maille du filtre : 0,16 mm.
• Matériau du filtre : acier inoxydable.
• Bol du filtre : matériau synthétique transparent.
• Corps : laiton résistant au dézincification.
• Raccords : laiton.
• Cartouche : matériau synthétique de haute qualité.
• Membrane : EPDM.
• Joints : EPDM.
• Ressort : acier à ressort.
• Échelle de pression : intégrée.
• Raccords pour manomètre : oui, des deux côtés du corps.
• Manomètre inclus : non.
• Certification : ACS.
• Homologation : DVGW.
• Homologation WRAS : jusqu’à 23 °C.

Protection, régulation et filtration dans un seul ensemble

La Resideo D06F-1A combine dans un seul dispositif la réduction de pression et un filtre fin intégré, offrant une solution complète pour les installations d’eau potable. Son raccord de 1", DN25, son Kvs de 5,8 m³/h et son réglage entre 1,5 et 6 bar permettent de l’adapter à de nombreuses installations domestiques, commerciales et industrielles dans les limites fixées par le fabricant.

Le bol transparent facilite la vérification de l’état du filtre, tandis que le siège équilibré aide à maintenir stable la pression en aval face aux variations d’alimentation. L’échelle de réglage, les raccords pour manomètre et la cartouche remplaçable facilitent également la mise en service et la maintenance ultérieure de l’installation.
