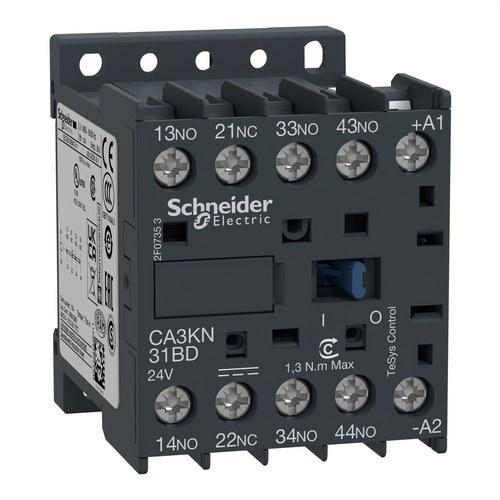

Auxiliair contactor TeSys CA3K 3NO+1NC 24VDC

De TeSys CA3KN31BD hulpcontactor van Schneider Electric, referentie CA3KN31BD, is een betrouwbare en veelzijdige oplossing voor de besturing van elektromagnetische circuits in industriële en commerciële toepassingen. Met een contactconfiguratie van 3 normaal open (NO) en 1 normaal gesloten (NC), maakt deze contactor efficiënte schakeling mogelijk in AC-15 en DC-13 besturingscircuits, met een nominale thermische stroom tot 10A. Het compacte ontwerp van 45 mm breedte vergemakkelijkt de integratie in elektrische panelen, waardoor de beschikbare ruimte wordt geoptimaliseerd.

De CA3KN31BD is geschikt voor het schakelen van belastingen in toepassingen die een hoge schakelfrequentie vereisen, met ondersteuning tot 10.000 cycli per uur en een mechanische duurzaamheid van 20 miljoen cycli. De stuurspoel werkt op 24V DC, wat een stabiele werking zonder inschakelstroomverbruik biedt. Bovendien kan het apparaat spanningen tot 690V weerstaan en biedt het uitstekende weerstand tegen spanningspieken, met een isolatiespanning van 690V volgens IEC 60947.

De montage van de contactor is flexibel, aangezien deze kan worden geïnstalleerd op een 35 mm DIN-rail of kan worden vastgeschroefd op een plaat, wat het gebruik in verschillende elektrische systeemconfiguraties vergemakkelijkt. De schroefaansluitklemmen maken de aansluiting van zowel massieve als flexibele kabels van verschillende secties mogelijk, met een aandraaimoment van 1,3 N·m, wat een veilige en betrouwbare verbinding garandeert.

Technische kenmerken:

• Contactconfiguratie: 3 normaal open (NO) + 1 normaal gesloten (NC).
• Nominale thermische stroom (Ith): 10A bij 50°C.
• Stuurspanning: 24V DC, geschikt voor gelijkstroomtoepassingen.
• Gebruikscategorie: AC-15 (elektromagnetische belastingen) en DC-13.
• Nominale isolatiespanning (Ui): 690V, met capaciteit om spanningspieken van 4kV te weerstaan.
• Montage: Op 35 mm DIN-rail of vastgeschroefd op een plaat.
• Aansluitklemmen: Compatibel met massieve en flexibele kabels van verschillende secties (0,34 mm² tot 4 mm²).
• Mechanische duurzaamheid: 20 miljoen cycli, ideaal voor toepassingen met een hoge schakelfrequentie.
• Afmetingen: 58 mm hoog, 45 mm breed, 57 mm diep.
• Gewicht: 0,225 kg, compact en eenvoudig te installeren.

Productvoordelen:

• Hoge duurzaamheid en betrouwbaarheid: Ontworpen om tot 20 miljoen mechanische cycli te weerstaan, wat een lange levensduur garandeert in veeleisende toepassingen.
• Veelzijdigheid in installatie: Kan op een DIN-rail worden gemonteerd of op een plaat worden vastgeschroefd, aanpasbaar aan verschillende elektrische systeemconfiguraties.
• Internationale certificeringen: Voldoet aan IEC, UL, CSA, CCC en EAC normen, wat het gebruik in wereldwijde toepassingen mogelijk maakt en voldoet aan de hoogste kwaliteitsnormen.
• Compatibel met verschillende soorten aansluitingen: De schroefaansluitklemmen maken het gebruik van zowel massieve als flexibele kabels mogelijk, wat zorgt voor een veilige en gemakkelijke installatie.

Aanbevolen toepassingen:

De TeSys CA3KN31BD hulpcontactor is ideaal voor toepassingen in de industrie, waaronder procesautomatisering, motoraansturing, verwarmings-, ventilatie- en airconditioningsystemen (HVAC), en andere toepassingen die betrouwbare controle van elektromagnetische belastingen vereisen. Het is geschikt voor besturingscircuits die zowel op wisselstroom als gelijkstroom werken, waardoor het een veelzijdige optie is voor verschillende soorten installaties.

Naleving van regelgeving:

De contactor voldoet aan de IEC/EN 60947-1, IEC/EN 60947-4-1, UL, CSA en andere internationale certificeringen, wat de veiligheid en betrouwbaarheid in gebruik garandeert. Bovendien is het een Green Premium-product dat voldoet aan de RoHS- en REACh-richtlijnen, wat het engagement voor het milieu verzekert.

Met de TeSys CA3KN31BD van Schneider Electric krijg je een compacte, robuuste en efficiënte oplossing om te voldoen aan de besturingsbehoeften in industriële toepassingen, ondersteund door de kwaliteit en betrouwbaarheid van een leider in de elektrische sector.
