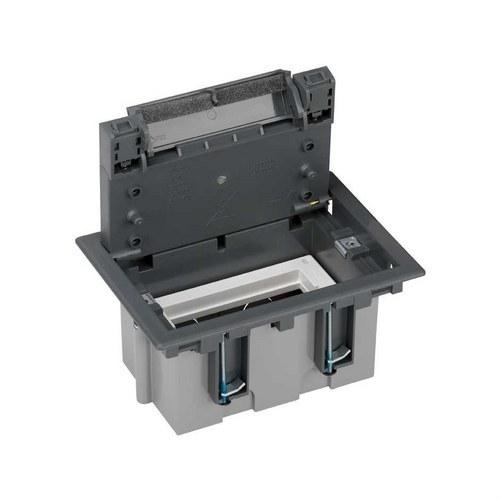

Verstelbare vloerdoos voor 2 elementen in installatie van technische vloer grijs Simon 500 Cima

De verstelbare vloerdoos voor 2 elementen voor installatie in verhoogde vloeren uit de Simon 500 Cima-serie is een professionele oplossing die is ontworpen om elektrische en dataverbindingen direct in de vloer te integreren, waarbij de installatie beschermd, toegankelijk en perfect geïntegreerd blijft in de omgeving. Dankzij het robuuste ontwerp en de grijze afwerking is dit de ideale keuze voor kantoren, technische ruimtes, vergaderzalen of elke installatie met een verhoogde vloer.

Deze doos is speciaal ontwikkeld voor installatie in verhoogde vloeren en maakt het mogelijk om elektrische of data- en spraakmechanismen op een geordende en veilige manier te huisvesten. Met afmetingen van 132 x 187 x 92 mm en een verstelbaar systeem kan de doos eenvoudig worden aangepast aan verschillende installaties, wat flexibiliteit en gemak tijdens de montage biedt.

De doos is vervaardigd uit metalen componenten met zelfdovend, halogeenvrij thermoplastisch isolatiemateriaal, wat een hoog veiligheidsniveau garandeert. Dit materiaal voorkomt vlamverspreiding bij brand en vermindert de uitstoot van giftige rook, waardoor mensen en installaties beter beschermd zijn.

De doos onderscheidt zich ook door zijn hoge mechanische weerstand en kan belastingen tot 800 kg dragen, met uitstekende bescherming tegen stoten, krassen en zware gebruiksomstandigheden. Bovendien voorkomt de IP4X-beschermingsgraad het binnendringen van stof en kleine voorwerpen, mede dankzij de beschermende schuiminlage.

Na installatie en configuratie kan de doos optioneel worden gecombineerd met een vlakke afdekplaat (referentie 52053101-035) wanneer dezelfde vloerafwerking niet wordt toegepast, zodat een uniforme en professionele uitstraling behouden blijft.

Belangrijkste kenmerken:

• Serie: Simon 500 Cima
• Producttype: verstelbare vloerdoos
• Capaciteit: 2 elementen
• Afwerking: grijs
• Kleur RAL: 7011
• Materiaal: kunststof met metalen componenten en halogeenvrije thermoplastische isolatie
• Afmetingen: 132 x 187 x 92 mm
• Diepte: 92 mm
• Verstelbaar dieptebereik: 92 – 120 mm
• Installatieopening: 170 x 115 mm
• Afmetingen van de klapdeksel: 105 x 161 x 15 mm
• Opstaande rand vanaf vloerniveau: 3,2 mm
• Aantal zij-ingangen: 8
• Voorgeperforeerde gaten Ø12,5 mm: 2
• Voorgeperforeerde gaten Ø20 mm: 4
• Voorgeperforeerde gaten Ø26 mm: 2
• Aantal gaten voor klemmen: 2
• Aantal dekselopeningsposities: 2
• Beschermingsgraad: IP4X
• Slagvastheidsklasse: IK08
• Maximale belasting: 800 kg
• Maximale bedrijfstemperatuur: +90 ºC
• Warmtebestendigheid: +125 ºC (volgens IEC 60695-10-2)
• Vlamdovendheid: +850 ºC / 30 s (GWFI volgens IEC 60695-2-11)
• Isolatieweerstand: >5 MΩ bij 500 V
• Diëlektrische sterkte: geen doorboring bij 2000 V, 50 Hz gedurende 1 minuut
• Installatietemperatuurbereik: -5 ºC tot +60 ºC
• Maximale bedrijfstemperatuur: +90 ºC
• Certificering: CE

Compatibiliteit:

• Simon 500 Cima mechanismen
• Simon 27 Play mechanismen via specifieke adapter
• Simon K45 mechanismen via specifieke adapter

Inhoud van de verpakking:

• Vloerdoos
• Metalen scheidingswand
• Aardingskabel
• Bevestigingsmateriaal
• Installatiehandleiding

Installatie: Het systeem wordt bevestigd met klemmen op de tegel van de verhoogde vloer, die bij de set zijn inbegrepen. De metalen scheidingswand zorgt voor elektromagnetische afscherming van VDM-bekabeling wanneer deze in de daarvoor bestemde ruimtes wordt geplaatst. Het verwijderen van componenten en het demonteren van het frame kan alleen met gereedschap, voor maximale veiligheid van de installatie.

Onderhoud: Om de doos in perfecte staat te houden, wordt aanbevolen deze schoon te maken met een zachte, droge doek en het gebruik van schurende of chloorhoudende reinigingsmiddelen te vermijden.

Dit type oplossing is zeer gebruikelijk in kantoren en professionele ruimtes waar aansluitingen toegankelijk maar perfect geïntegreerd in de vloer moeten zijn. Met de Simon 500 Cima-serie wordt een robuuste, veilige en gebruiksklare installatie gegarandeerd.
