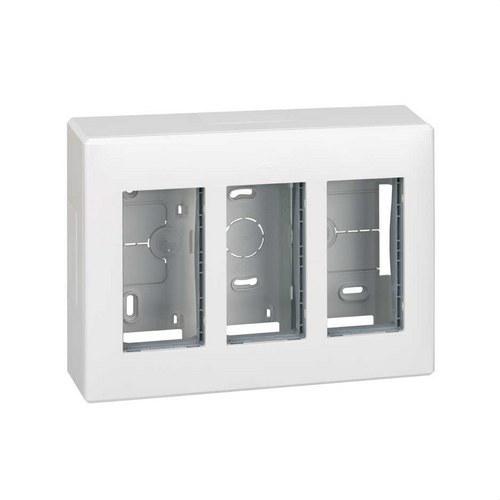

Opbouw wanddoos voor 3 dubbele elementen wit Simon 500 Cima

De opbouw wanddoos voor 3 dubbele elementen uit de Simon 500 Cima-serie is een professionele oplossing, ontworpen voor zichtbare elektrische installaties die robuustheid, capaciteit en een nette afwerking vereisen. Dankzij het functionele en stevige ontwerp is deze doos ideaal voor omgevingen waar inbouwinstallatie niet mogelijk of niet praktisch is.

Deze doos biedt plaats aan maximaal 6 modules (3 dubbele elementen) en vormt een solide basis voor de installatie van componenten uit het Simon 500 Cima-assortiment. Met behulp van specifieke adapters is de doos ook compatibel met mechanismen uit de series Simon 27 Play en Simon K45, waardoor de configuratiemogelijkheden aanzienlijk worden uitgebreid. Daarnaast kan ze gecombineerd worden met Simon kabelgootsystemen voor complete en overzichtelijke installaties.

Het ontwerp is speciaal gericht op installaties in professionele en openbare ruimtes zoals kantoren, onderwijsinstellingen, hotels, restaurants, medische centra of commerciële gebieden, waar duurzame, veilige en eenvoudig te onderhouden oplossingen vereist zijn.

Gemaakt van hoogwaardig thermoplastisch materiaal biedt deze doos uitstekende weerstand tegen intensief gebruik, hoge temperaturen en veroudering. De componenten zijn ontworpen om slijtage, oxidatie of vervorming te voorkomen, wat een lange levensduur garandeert, zelfs in veeleisende omgevingen.

Belangrijkste kenmerken:

• Serie: Simon 500 Cima
• Producttype: Opbouwdoos voor wandmontage
• Versie: 3 dubbele elementen
• Aantal modules: 6
• Compatibiliteit: Simon 500 Cima, Simon 27 Play en Simon K45 via adapters
• Kleur: Wit (RAL 9003)
• Materiaal: Slagvast thermoplast
• Afmetingen: 223 x 167 x 59 mm
• Diepte: 50 mm
• Beschermingsgraad: IP4X
• Slagvastheidsklasse: IK07
• Maximale bedrijfstemperatuur: +60 ºC
• Temperatuurbereik bij installatie: -5 ºC tot +60 ºC

Technische specificaties:

• Diëlektrische sterkte: 2000 V bij 50 Hz gedurende 1 minuut zonder doorslag of doorsnijding
• Isolatieweerstand: >5 MΩ bij 500 V
• Warmtebestendigheid: tot +125 ºC volgens IEC 60695-10-2
• Vlamdovendheid: +850 ºC / 30 s (GWFI volgens IEC 60695-2-11)
• Elektromagnetische immuniteit voor VDM-bekabeling via metalen scheidingswand

Configuratie en kabelinvoer:

• 10 gaten voor klemmen
• 2 voorgeperforeerde gaten van 30 x 50 mm
• 2 voorgeperforeerde gaten Ø20 mm
• 1 voorgeponst gat Ø25 mm
• 5 zij-ingangen
• 2 aansluitingen voor aarding

Inhoud van de verpakking:

• Opbouwdoos
• Metalen scheidingswand
• Aardingskabel
• Bevestigingspluggen
• Schroeven
• Installatiehandleiding

Installatie:

• Installatietype: Opbouw aan de wand
• Montagerichting: Verticaal
• Bevestiging met meegeleverde schroeven
• Verwijderen en demonteren van onderdelen uitsluitend met gereedschap
• Optioneel kunnen de frames extra worden vastgeschroefd voor extra stevigheid

Onderhoud:

• Reinigen met een zachte, droge doek
• Geen schurende reinigingsmiddelen of producten met chloor gebruiken

De Simon 500 Cima opbouwdoos is een robuuste en veelzijdige oplossing waarmee u zichtbare elektrische installaties op een ordelijke en veilige manier kunt realiseren. Dankzij het technische ontwerp en de compatibiliteit met verschillende series is deze doos zeer populair bij professionele installaties.

Een betrouwbare keuze wanneer capaciteit, duurzaamheid en een nette installatie vereist zijn, die zowel montage als onderhoud op lange termijn vergemakkelijkt.
