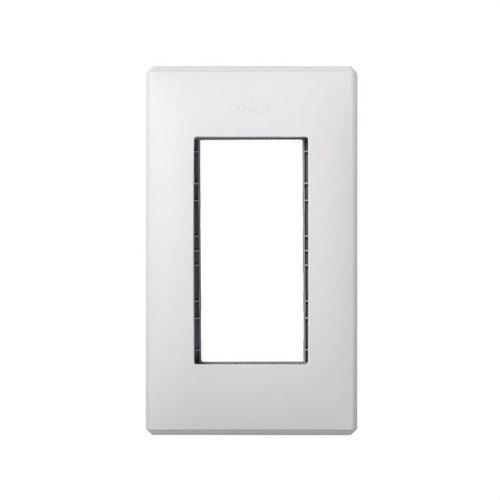

Inbouw wandframe en frame voor 1 dubbel element wit Simon 500 Cima

Het inbouw wandframe met draagstructuur voor 1 dubbele module uit de Simon 500 Cima serie in witte afwerking is een professionele oplossing, ontworpen voor hoogwaardige elektrische installaties in zowel residentiële als commerciële en industriële omgevingen. Dankzij het modulaire ontwerp en de compatibiliteit met meerdere systemen is dit een veelzijdige en betrouwbare keuze.

Dit systeem is ontwikkeld voor een veilige, robuuste en esthetisch geïntegreerde installatie, waardoor de montage van elektrische mechanismen in specifieke inbouwdozen eenvoudig wordt. De structuur omvat zowel het frame als de draagstructuur en biedt zo een complete oplossing voor de montage van 1 dubbele module.

Gemaakt van halogeenvrij thermoplast biedt dit product belangrijke voordelen op het gebied van veiligheid. In geval van brand verspreidt het materiaal geen vlammen en vermindert het de uitstoot van giftige rook, waardoor het ideaal is voor projecten waar veiligheid prioriteit heeft.

De universele afmetingen van 94 x 164 x 30 mm maken integratie in een breed scala aan elektrische installaties mogelijk. Daarnaast heeft het een diepte van 21 mm en een uitsparing van 141 x 73 mm, waardoor het geschikt is voor standaardinstallaties binnen het Simon 500 Cima systeem.

Dit frame is compatibel met:

• Simon 500 Cima mechanismen
• Simon 27 Play (met specifieke adapters)
• Simon K45 (met specifieke adapters)
• Simon kabelgootsystemen

Een van de sterke punten is de hoge weerstand, met een IK07-classificatie en hittebestendigheid tot +125 ºC volgens de norm, en een bedrijfstemperatuur tot +90 ºC. Dit maakt het geschikt voor veeleisende en intensieve omgevingen.

Het systeem biedt daarnaast uitstekende bescherming en elektrische prestaties, met onder andere:

• Diëlektrische sterkte: 2000 V bij 50 Hz gedurende 1 minuut
• Isolatieweerstand: >5 MΩ bij 500 V
• Elektromagnetische immuniteit gegarandeerd door metalen scheidingswand
• Beschermingsgraad IP4X

De installatie gebeurt inbouw in de wand, met directe bevestiging via kliksysteem in de inbouwdoos, wat montage zonder gereedschap mogelijk maakt. Optioneel kan de bevestiging extra verstevigd worden met schroeven voor meer stabiliteit.

Voor het demonteren van het frame en het verwijderen van componenten is gereedschap nodig, wat extra veiligheid biedt en onbedoelde manipulatie voorkomt.

Belangrijkste technische kenmerken:

• Serie: Simon 500 Cima
• Type: Wandframe met draagstructuur
• Module: 1 dubbele module
• Materiaal: Halogeenvrij thermoplast
• Kleur: Wit (RAL 9003)
• Afmetingen: 94 x 164 x 30 mm
• Diepte: 21 mm
• Uitsparing: 141 x 73 mm
• Beschermingsgraad: IP4X
• IK-classificatie: IK07
• Thermische weerstand: tot +125 ºC
• Bedrijfstemperatuur: tot +90 ºC
• Installatie: Inbouw in de wand
• Installatierichting: Verticaal
• Bevestiging: Direct kliksysteem (optioneel schroeven)
• Beschikbaar op de markt: CE

Inhoud van de verpakking:

• Inbouw wandframe
• Draagstructuur
• Installatiehandleiding

Opmerkingen:

• Hoge veiligheid dankzij halogeenvrij materiaal
• Compatibel met meerdere Simon-systemen via adapters
• Optionele extra bevestiging met schroeven
• Aanbevolen voor professionele installaties

Onderhoud:

• Reinigen met een zachte, droge doek
• Geen schurende producten gebruiken
• Vermijd reinigers met chloor

Een betrouwbare en robuuste oplossing voor wie op zoek is naar veilige, goed georganiseerde installaties met een professionele afwerking voor elk type project.
