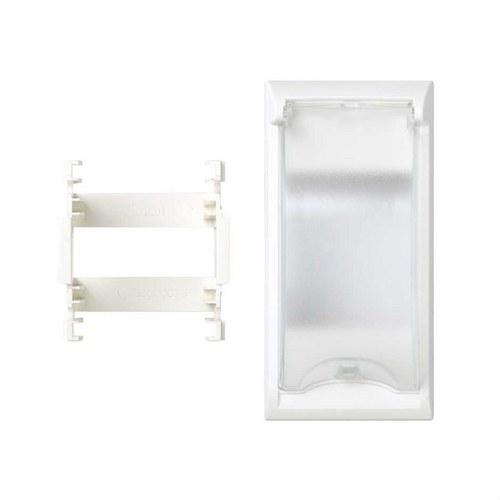

Afdekplaat voor magnetothermische of differentiële schakelaars van 2 elementen wit Simon 500 Cima

De afdekplaat voor installatieautomaat of aardlekschakelaar met 2 modules Simon 500 Cima is een component dat ontworpen is om elektrische installaties in modulaire systemen zowel esthetisch als functioneel af te werken. Gemaakt in wit met een schone en professionele afwerking, maakt deze plaat deel uit van het Simon 500 Cima assortiment, een serie die ontwikkeld is om de installatie te vergemakkelijken en de organisatie van bekabeling in zowel professionele als huishoudelijke omgevingen te verbeteren.

De belangrijkste functie is het afdekken en beschermen van de installatie van modulaire apparaten zoals installatieautomaten of aardlekschakelaars, terwijl het zorgt voor een nette en veilige afwerking. Dankzij het DIN-formaat voor 2 modules kan deze plaat eenvoudig dit soort mechanismen integreren in verschillende compatibele behuizingen van de serie.

De Simon 500 Cima serie onderscheidt zich door een ontwerp dat gericht is op het optimaliseren van het werk van de installateur. Het bevat oplossingen die de montagetijd aanzienlijk verkorten, zoals het snij-klemsysteem, waarmee de bekabeling snel en veilig aangesloten kan worden.

Dit systeem maakt een zeer eenvoudige installatie mogelijk:

• Plaats de kabel in het aansluitpunt
• Oefen de benodigde druk uit
• Het mechanisme wordt vastgezet zonder dat de kabel gestript hoeft te worden

Bovendien maakt het frame-systeem van de serie een onafhankelijke installatie voor elektrische circuits en voor spraak- en datasystemen mogelijk, wat de interne organisatie van de bekabeling verbetert en toekomstige uitbreidingen of onderhoud vergemakkelijkt.

Een ander sterk punt van deze serie is de grotere interne ruimte voor bekabeling, waardoor de juiste buigradius behouden blijft en een optimale datatransmissie wordt gegarandeerd in installaties met netwerksystemen of telecommunicatie.

Deze plaat is ontworpen met een universeel formaat binnen de Simon 500 Cima serie, waardoor hij in verschillende typen behuizingen van het assortiment kan worden geïnstalleerd, met uitzondering van vloerdozen.

Belangrijkste kenmerken:

• Serie: Simon 500 Cima
• Producttype: Afdekplaat voor installatieautomaat of aardlekschakelaar
• Formaat: DIN
• Aantal modules: 2
• Versie: 2 elementen
• Kleur: Wit
• RAL: 9003
• Materiaal: Kunststof
• Afmetingen: 100 x 50 x 36 mm
• Diepte: 36 mm
• Beschermingsgraad: IP20

Compatibiliteit:

• Simon 500 Cima wandbehuizingen
• Torens
• Minikolommen
• Kolommen
• Simon 500 Cima metalen behuizingen

Installatie:

• Installatietype: Geschikt voor opbouw- of inbouwdozen
• Ook te installeren in torens, minikolommen, kolommen en metalen behuizingen
• Bevestigingssysteem: Directe klikbevestiging in de behuizing
• Geen gereedschap nodig voor bevestiging
• Verwijderen van de plaat: alleen met gereedschap
• Installatierichting: Verticaal

Thermische condities:

• Installatietemperatuur: -5 ºC tot +60 ºC
• Maximale bedrijfstemperatuur:
  • +60 ºC bij opbouwinstallatie
  • +90 ºC bij inbouwinstallatie

Inhoud van de verpakking:

• Plaat voor installatieautomaat of aardlekschakelaar
• DIN-geleider adapter
• Installatiehandleiding

Onderhoud:

• Reinigen met een zachte, droge doek
• Geen schurende reinigingsmiddelen of producten met chloor gebruiken

De Simon 500 Cima afdekplaat maakt het mogelijk om modulaire installaties compleet te maken met een schone, veilige en perfect geïntegreerde uitstraling met de rest van het systeem.

In professionele elektrische installaties maakt een goede afwerking het verschil. Dit type platen helpt om het paneel of de behuizing goed georganiseerd, beschermd en met een veel verzorgder uiterlijk te houden.
