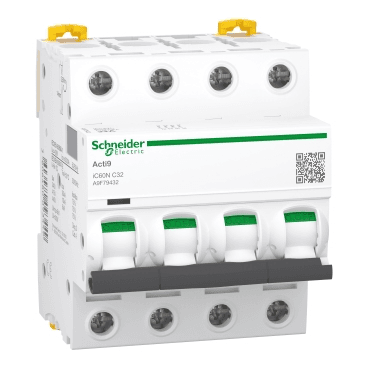

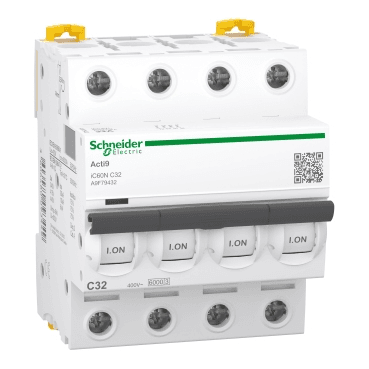

Magnetothermisch IC60N 4P 32A Curve C 10kA

De miniatuurautomaat (MCB) Acti9 iC60N 4P 32 A van Schneider Electric is een apparaat dat is ontworpen om volledige bescherming te bieden tegen overbelastingen en kortsluitingen in laagspanningssystemen. Deze 4-polige automaat (met bescherming op alle polen) is geoptimaliseerd voor toepassingen in zowel wisselstroom- (AC) als gelijkstroomsystemen (DC), en biedt veiligheid en betrouwbaarheid in de stroomvoorziening.

Met een nominale stroom van 32 A en een uitschakelcurve type C, garandeert de Acti9 iC60N een snelle en effectieve reactie bij overbelastingen en kortsluitingen, en beschermt zowel personen als apparaten die op het netwerk zijn aangesloten. Deze automaat is ideaal voor gebruik in residentiële, commerciële en lichte industriële omgevingen, waar betrouwbare en robuuste bescherming vereist is.

De automaat heeft een afschakelvermogen van 6000 A bij 400 V AC volgens de norm IEC/EN 60898-1, wat de prestaties in installaties met gemiddelde kortsluitstromen waarborgt. Bovendien kan dit apparaat werken met een afschakelvermogen van 10 kA bij 230/400 V AC en tot 20 kA bij 230 V AC, waardoor het geschikt is voor het beschermen van circuits in veeleisendere toepassingen.

Belangrijkste kenmerken:

• Nominale stroom: 32 A
• Uitschakelcurve: Type C (gemiddelde reactie)
• Afschakelvermogen: 6000 A bij 400 V AC volgens IEC/EN 60898-1
• Bescherming: Kortsluitingen en overbelastingen in wissel- en gelijkstroomsystemen

De Acti9 iC60N automaat is voorzien van een reeks geavanceerde functies die zowel de installatie als het onderhoud vergemakkelijken. De exclusieve Visitrip-indicator van Schneider Electric maakt het mogelijk om snel het circuit te identificeren dat de automaat heeft laten uitschakelen, wat de diagnose- en interventietijd aanzienlijk verkort. Bovendien zorgt de groene Visisafe-band voor de fysieke ontkoppeling van de contacten, wat veilig onderhoud stroomafwaarts mogelijk maakt.

Het compacte ontwerp van deze automaat maakt installatie op standaard DIN-rails mogelijk, waardoor de integratie in modulaire verdeelkasten snel en eenvoudig is. Daarnaast beschikt hij over eenvoudige aansluitklemmen aan de boven- en onderkant, die stijve kabels tot 35 mm² en flexibele kabels tot 25 mm² kunnen ondersteunen, wat flexibiliteit biedt in het ontwerp van het elektrische systeem.

Belangrijke technische gegevens:

• Nominale isolatiespanning (Ui): 500 V AC
• Weerstand tegen overspanningspieken (Uimp): 6 kV
• Bedrijfsfrequentie: 50/60 Hz
• Beperkingsklasse: Klasse 3 volgens IEC/EN 60898-1
• Mechanische duurzaamheid: 20.000 cycli
• Elektrische duurzaamheid: 10.000 cycli
• Afmetingen: 72 mm breed, 85 mm hoog, 78,5 mm diep
• Gewicht: 0,5 kg

Aanvullende kenmerken:

• Robuuste bescherming: De Acti9 iC60N is ontworpen om effectieve bescherming te bieden in zowel wissel- als gelijkstroomnetwerken, met de mogelijkheid om hoge stroomniveaus te onderbreken in kritieke toepassingen.
• Betrouwbaarheid in onderhoud: Dankzij de Visisafe-band kunnen gebruikers er zeker van zijn dat de contacten fysiek zijn ontkoppeld, wat de veiligheid tijdens onderhoudstaken verhoogt.
• Modulair ontwerp: De installatie op een DIN-rail vergemakkelijkt de integratie in elke verdeelkast, waardoor het een flexibele en veelzijdige optie is voor een breed scala aan toepassingen.

Typische toepassingen:

Deze automaat is ideaal voor gebruik in installaties waar robuuste en betrouwbare bescherming tegen kortsluitingen en overbelastingen vereist is. Toepassingen omvatten elektrische distributiesystemen in woon- en kantoorgebouwen, kleine industrieën, en elke installatie die zowel wisselstroom als gelijkstroom gebruikt. Bovendien maakt zijn vermogen om in modulaire kasten te worden geïntegreerd en zijn compatibiliteit met verdeelblokken en kamrails het een flexibele oplossing voor diverse installatieconfiguraties.

De miniatuurautomaat Acti9 iC60N 4P 32 A van Schneider Electric is een uiterst betrouwbare oplossing voor de bescherming van elektrische circuits tegen overbelastingen en kortsluitingen. Met zijn afschakelvermogen tot 6000 A en geavanceerde functies zoals de Visitrip-indicator en Visisafe-band, garandeert dit apparaat veiligheid en betrouwbaarheid in elektrische installaties, en vergemakkelijkt zowel de installatie als het onderhoud.
