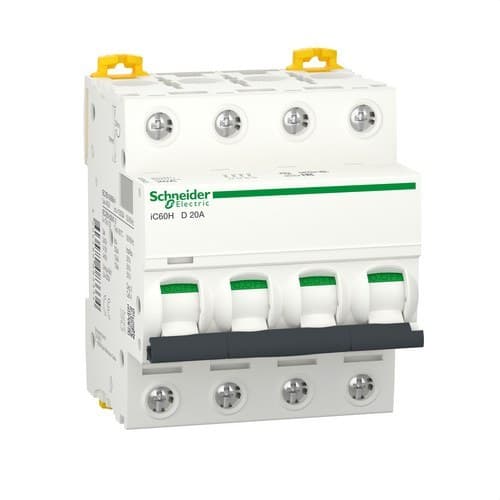

Informatie over Magnetothermisch IC60H 4P 20A Curve D
Dit Acti9 iC60H is een meerstandaard laagspannings-magneetschakelaar (MCB) met dubbele tunnelaansluitingen. Het is een 4-polige magneetschakelaar met 4 beschermde polen, een nominale stroom van 20A en een uitschakelcurve D. De nominale kortsluitonderbrekingscapaciteit stijgt tot 30kA bij 220VCA tot 240VCA volgens de norm EN/IEC 60947-2 en 10000A bij 400VCA volgens de norm EN/IEC 60898-1. Het voldoet zowel aan de industriële norm EN/IEC 60898-1 als aan de residentiële norm EN/IEC 60947-2. Deze miniatuur-magneetschakelaar beschermt het circuit tegen kortsluiting en overbelastingsstromen. De VisiTrip-indicator verkort de interventietijd door het defecte circuit aan te geven. De groene VisiSafe-band garandeert de fysieke opening van de contacten voor onderhoud stroomafwaarts. Het snelle sluitmechanisme, onafhankelijk van de handmatige bediening, verlengt de levensduur. Het heeft een elektrische weerstand tot 10.000 cycli en een mechanische weerstand tot 20.000 cycli. De nominale isolatiespanning Ui is 500VCA. De klasse 3-beperking (volgens EN/IEC60898-1) verbetert de kosten van stroomafwaartse circuitbescherming. Het product kan op een DIN-rail worden gemonteerd. De breedte is 8 stappen van 9 mm. De verontreinigingsgraad is 3. De overspanningscategorie is IV. De kleur van het product is wit (RAL9003). De afmetingen zijn (Br.) 72mm x (H.) 85mm x (D.) 78,5mm. Het gewicht is 0,5kg. Het heeft een beschermingsgraad van IP20 (volgens IEC/EN 60529) bij de aansluitingen. De bedrijfstemperatuur is van -35°C tot 70°C. De opslagtemperatuur is van -40°C tot 85°C.
