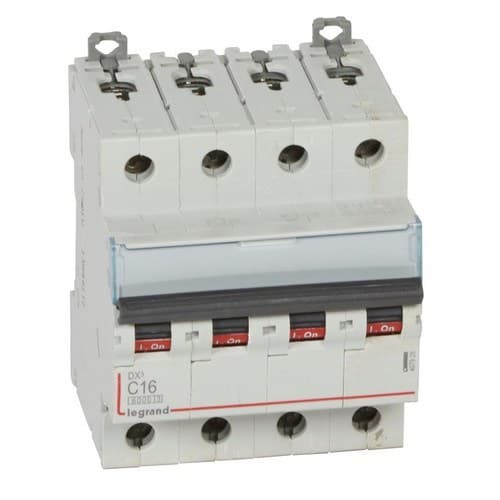

Magnetotherapeutisch DX3 4P 16A Curve C 6/10kA

De Legrand DX³ 407928 installatieautomaat is een vierpolige automaat ontworpen om elektrische installaties te beschermen tegen overbelasting en kortsluiting. Hij heeft een nominale stroom van 16 ampère, een nominale spanning van 400 volt wisselstroom en een uitschakelkarakteristiek C.

De configuratie met 4 beveiligde polen maakt gelijktijdige uitschakeling van de geleiders van het circuit mogelijk, waardoor hij bijzonder geschikt is voor integratie in verdeelkasten en driefasige distributiesystemen waar vierpolige beveiliging vereist is.

Uitschakelvermogen van 6 en 10 kiloampère

De Legrand 407928 biedt een toegekend uitschakelvermogen van 6 kiloampère bij 400 volt volgens norm EN 60898-1, gebruikt voor installatieautomaten die voornamelijk bestemd zijn voor huishoudelijke installaties en vergelijkbare toepassingen.

Volgens norm IEC 60947-2 beschikt het toestel bovendien over een ultimair uitschakelvermogen van 10 kiloampère bij 400 volt. Bij 230 volt bedraagt het ultimair uitschakelvermogen 25 kiloampère.

Deze capaciteit maakt het mogelijk dat de installatieautomaat veilig hoge kortsluitstromen onderbreekt binnen zijn nominale waarden, en zo zowel de bekabeling als de aangesloten apparatuur in de installatie helpt beschermen.

C-karakteristiek voor bescherming van elektrische circuits

De C-uitschakelkarakteristiek zorgt voor een onmiddellijke magnetische uitschakeling wanneer de stroom ongeveer tussen 5 en 10 keer de nominale stroom bereikt.

Bij dit 16 ampère model ligt de magnetische uitschakeldrempel bij kortsluiting ongeveer tussen 80 en 160 ampère. Deze eigenschap maakt het mogelijk om bepaalde kortstondige stroompieken te verdragen zonder onnodige uitschakelingen, terwijl de beveiliging tegen hoge overstroom behouden blijft.

Bescherming tegen overbelasting en kortsluiting

De DX³ installatieautomaat combineert thermische beveiliging, bedoeld om te reageren op langdurige overbelasting, met magnetische beveiliging, die snel reageert op kortsluitstromen.

Naast het beschermen van de installatie kan de installatieautomaat worden gebruikt voor bediening, scheiding en isolatie van het circuit, wat onderhouds- en schakelwerkzaamheden in de verdeelkast vergemakkelijkt.

Vierpolig formaat van 4 modules

De Legrand DX³ 407928 beschikt over 4 totale polen en 4 beveiligde polen. De breedte komt overeen met 4 module-eenheden, waardoor hij netjes naast andere beveiligings-, bedienings- en signalisatiecomponenten kan worden geïntegreerd.

Hij is ontworpen voor montage op DIN-rail en heeft een inbouwdiepte van 44 millimeter. De voeding kan zowel aan de boven- als onderzijde worden aangesloten, wat meer flexibiliteit biedt tijdens de bekabeling van de kast.

Compatibel met Legrand DX³ kamrails en hulpcontacten

De installatieautomaat kan worden aangesloten met koperen geleiders en is compatibel met verschillende Legrand verdeelkamsystemen, waardoor de gezamenlijke voeding van meerdere modulaire toestellen in de verdeelkast wordt vergemakkelijkt.

De DX³-serie maakt het bovendien mogelijk om bepaalde bedienings- en signalisatiehulpmiddelen, differentieelfunctiemodules en andere compatibele accessoires toe te voegen, zodat de beveiligings- en regelmogelijkheden van de installatie kunnen worden uitgebreid wanneer het project dat vereist.

Aansluitklemmen voor stijve en flexibele geleiders

De aansluitklemmen accepteren flexibele geleiders met doorsneden tussen 1,5 en 25 vierkante millimeter en stijve geleiders tussen 1,5 en 35 vierkante millimeter.

Het systeem gebruikt schroefklemmen en heeft een IP20-bescherming, wat helpt het risico op toevallig contact met actieve delen te verminderen wanneer het product correct is geïnstalleerd.

Eenvoudige identificatie in de kast

De schakelaar is voorzien van een etikethouder die de identificatie van het beveiligde circuit vergemakkelijkt. Deze eigenschap is vooral nuttig in kasten met meerdere lijnen, omdat hiermee tijdens onderhoud of interventie snel de functie van elke installatieautomaat kan worden herkend.

De stand van in- en uitschakeling wordt ook duidelijk aangegeven op de bedieningshendel, waardoor de status van het toestel visueel eenvoudig kan worden gecontroleerd.

Technische kenmerken van de Legrand 407928

• Merk: Legrand.
• Serie: DX³.
• Referentie: 407928.
• EAN: 3245064079280.
• Producttype: installatieautomaat.
• Aantal polen: 4.
• Aantal beveiligde polen: 4.
• Nominale stroom: 16 ampère.
• Nominale spanning: 400 volt.
• Spanningstype: wisselstroom.
• Uitschakelkarakteristiek: C.
• Magnetische drempel: tussen 5 en 10 keer de nominale stroom.
• Uitschakelvermogen volgens EN 60898-1 bij 400 volt: 6 kiloampère.
• Ultimair uitschakelvermogen volgens IEC 60947-2 bij 400 volt: 10 kiloampère.
• Ultimair uitschakelvermogen volgens IEC 60947-2 bij 230 volt: 25 kiloampère.
• Nominale isolatiespanning: 500 volt.
• Stootspanningsvastheid: 4 kilovolt.
• Frequentie: tussen 50 en 60 hertz.
• Energiebegrenzingsklasse: 3.
• Aantal modules: 4.
• Montagetype: DIN-rail.
• Inbouwdiepte: 44 millimeter.
• Breedte: 70,8 millimeter.
• Hoogte: 94,8 millimeter.
• Totale diepte: 77,8 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK02.
• Vervuilingsgraad: 2.
• Omgevingstemperatuur tijdens gebruik: tussen -25 en 70 graden Celsius.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Doorsnede flexibele geleider: tussen 1,5 en 25 vierkante millimeter.
• Doorsnede stijve geleider: tussen 1,5 en 35 vierkante millimeter.
• Aansluitmethode: schroefklem.
• Voedingsrichting: via de boven- of onderzijde.
• Kleur: grijs.

DX³ installatieautomaat voor driefasige verdeelkasten

Dankzij de 4-polige configuratie, nominale stroom van 16 ampère, C-karakteristiek en een uitschakelvermogen tot 10 kiloampère bij 400 volt volgens IEC 60947-2, biedt de Legrand DX³ 407928 een complete oplossing voor de beveiliging van elektrische circuits tegen overstroom.

Het modulaire formaat, de montage op DIN-rail, de mogelijkheid tot voeding van boven of onder, de compatibiliteit met DX³-accessoires en het brede aansluitbereik voor geleiders maken integratie mogelijk in zowel nieuwe verdeelkasten als bij uitbreiding of renovatie van bestaande installaties.
