Acti9 iID Differentieel 4P 40A 30mA A-SI

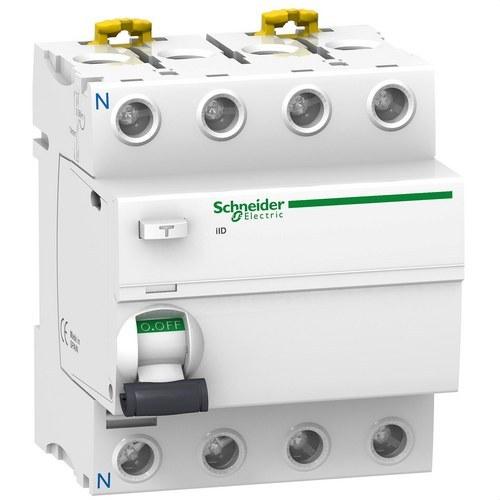

De Schneider Electric Acti9 iID 4P 40A 30mA A-SI differentieel (referentie A9R61440) is een modulair beschermingsapparaat ontworpen om betrouwbare en efficiënte bescherming te bieden tegen elektrische schokken, zowel bij direct als indirect contact, en de risico's die gepaard gaan met aardfouten, inclusief mogelijke branden. Deze aardlekschakelaar of aardlekstroomonderbreker (RCCB) heeft een nominale stroom van 40 A en een gevoeligheid van 30 mA, waardoor het een ideale keuze is voor zowel residentiële als industriële toepassingen die geavanceerde bescherming vereisen.

Geavanceerde bescherming:

De Acti9 iID van Schneider Electric is een differentieelschakelaar van type A-SI, die specifieke bescherming biedt tegen lekstromen van wisselstroom (AC) en pulserende gelijkstroom (DC). Dit maakt het bijzonder effectief in het beschermen van mensen en apparatuur in systemen waar apparaten met elektronische componenten worden gebruikt, zoals computers of geavanceerde huishoudelijke apparaten.

Naast zijn vermogen om de stroomkring automatisch te onderbreken in geval van een aardfout, biedt deze differentieel ook bescherming tegen brand veroorzaakt door lekstromen, waarmee zowel mensen als installaties veilig worden gesteld.

Visitrip en VisiSafe indicatietechnologie:

De Acti9 iID bevat twee innovatieve indicatiesystemen om het onderhoud en de veiligheid van installaties te vergemakkelijken:

1. Visitrip-indicator: Duidelijk weergeven welk apparaat defect is door middel van een mechanische indicator aan de voorkant van de schakelaar. Dit verkort de interventie- en foutopsporingstijd aanzienlijk, wat zorgt voor snellere en efficiëntere reparaties.
2. VisiSafe-indicator: Biedt een visuele aanwijzing van de volledige opening van de polen, waardoor wordt gegarandeerd dat de stroomkring stroomafwaarts volledig geïsoleerd is voor veilig onderhoud. De groene strip op de hendel verzekert de operator ervan dat de uitschakeling volledig is, en biedt een extra veiligheidslaag tijdens werkzaamheden aan het elektrische systeem.

Belangrijke technische specificaties:

• Aantal polen: 4P, wat het geschikt maakt voor driefasige systemen met een nul, waarbij alle polen effectief worden beschermd.
• Nominale stroom ([In]): 40 A, voldoende voor een breed scala aan elektrische toepassingen.
• Aardlekgevoeligheid: 30 mA, wat onmiddellijke uitschakeling garandeert bij kleine lekken, ter bescherming van mensen tegen elektrische schokken.
• Aardlekbeschermingsklasse: Type A-SI (Super Immuun), wat het zeer resistent maakt tegen onnodige uitschakelingen veroorzaakt door netwerkfluctuaties of elektrische storingen.
• Schakel- en sluitvermogen bij kortsluiting (Im/ΙΔm): 1500 A, wat de capaciteit om effectief op te treden in geval van overbelasting of kortsluiting waarborgt.
• Nominale voorwaardelijke kortsluitstroom (Inc/ΙΔc): 10 kA, wat het geschikt maakt voor systemen waar hoge stroompieken kunnen optreden bij ernstige storingen.
• Bedrijfsspanning: Tussen 380 V AC en 415 V AC, wat compatibiliteit met een breed scala aan elektrische netwerken garandeert.
• Nominale isolatiespanning (Ui): 500 V AC, wat een grotere weerstand en veiligheid in veeleisende elektrische omgevingen biedt.
• Nominale weerstand tegen impulsvermogen (Uimp): 6 kV, wat het in staat stelt om spanningspieken veroorzaakt door bliksem of andere elektrische storingen te weerstaan.

Duurzaamheid en weerstand:

De Schneider Electric Acti9 iID differentieel is ontworpen om robuust en duurzaam te zijn, met een mechanische weerstand tot 20.000 cycli en een elektrische weerstand tot 15.000 cycli. Dit garandeert een lange gebruiksduur zonder prestatieverlies, zelfs in veeleisende toepassingen. Bovendien voldoet het aan de EN/IEC 61008-1 norm, die betrouwbaarheid en veiligheid in een breed scala aan elektrische omgevingen waarborgt.

Eenvoudige installatie:

Dit apparaat is ontworpen voor snelle en eenvoudige installatie op een DIN-rail, waardoor het compatibel is met de meest voorkomende elektrische verdeelkasten in residentiële en commerciële installaties. De compacte afmetingen, met een breedte van 72 mm, vergemakkelijken de integratie in elektrische panelen zonder te veel ruimte in beslag te nemen.

Bescherming en certificering:

De Acti9 iID differentieel heeft een beschermingsgraad van IP20, wat ervoor zorgt dat het beschermd is tegen accidenteel contact met externe elementen. Zodra het in een modulaire behuizing is geïnstalleerd, neemt de bescherming toe tot IP40, wat extra veiligheid biedt in meer uitdagende omgevingen. Het bedrijfstemperatuurbereik, van -25°C tot 60°C, maakt het geschikt voor gebruik in een breed scala aan omgevingsomstandigheden.

Voordelen van de Acti9 iID 4P 40A 30mA A-SI differentieel:

• Geavanceerde aardlekbescherming: Biedt efficiënte bescherming tegen elektrische schokken, waardoor zowel mensen als elektrische apparatuur worden beveiligd.
• Visitrip en VisiSafe-indicatoren: Deze innovatieve systemen vergemakkelijken de foutidentificatie en garanderen veilig en efficiënt onderhoud.
• Duurzaamheid en weerstand: Met een hoge mechanische en elektrische weerstand is deze differentieel een betrouwbare optie voor langdurige toepassingen.
• Eenvoudige montage: De montage op een DIN-rail zorgt voor een snelle en veilige installatie in de meeste elektrische panelen.

Samenvattend, de Schneider Electric Acti9 iID 4P 40A 30mA A-SI differentieel is een ideale keuze voor installaties die geavanceerde en betrouwbare bescherming tegen aardlekken vereisen, met innovatieve technologie en eenvoudige installatie om veiligheid en efficiëntie in elke elektrische omgeving te garanderen.
