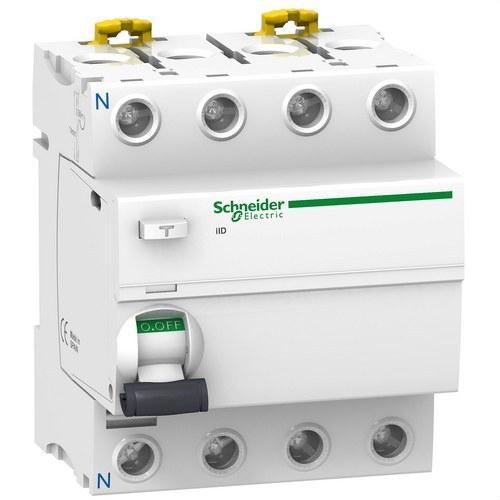

Acti9 iID differentieel 4P 100A 300mA AC

De Schneider Electric Acti9 iID 4P 100A 300mA AC aardlekschakelaar is een geavanceerde en betrouwbare oplossing voor het beschermen van zowel huishoudelijke als industriële installaties. Dit hoogwaardige apparaat, ontworpen voor automatische uitschakeling bij aardlek, beschermt tegen elektrische schokken en brandgevaar, en biedt meer veiligheid in dagelijks gebruik.

Dit model met 4 polen (4P), een nominale stroom van 100 A en een gevoeligheid van 300 mA, is ideaal voor installatie in wisselstroomnetwerken (AC). De AC-beschermingsklasse maakt het de juiste keuze voor bescherming tegen aardlekken in elektrische installaties die werken tussen 380 VAC en 415 VAC, met een frequentie van 50 of 60 Hz. Bovendien beschikt het over een spanningsonafhankelijke aardlekstroomtriptechnologie, wat de effectiviteit in verschillende netomstandigheden waarborgt.

Technische kenmerken:

• Nominale stroom (In): 100 A
• Gevoeligheid voor aardlekken: 300 mA
• Nominale schakelcapaciteit: 1500 A
• Voorwaardelijke kortsluitstroom: 10 kA
• Elektrische duurzaamheid: Tot 10.000 cycli
• Mechanische duurzaamheid: Tot 20.000 cycli
• Nominale isolatiespanning (Ui): 500 V AC
• Weerstand tegen piekspanningen (Uimp): 6 kV

Een van de meest opvallende kenmerken van deze aardlekschakelaar is het Visitrip en VisiSafe indicatorensysteem. De eerste, met een mechanische indicator aan de voorkant van het apparaat, maakt snelle identificatie mogelijk van welke schakelaar is afgeschakeld door een storing, waardoor de interventie- en reparatietijd wordt verkort. De VisiSafe-indicator bevestigt de volledige opening van de polen, wat zorgt voor veilig onderhoud in de stroomafwaartse delen van de installatie.

Deze aardlekschakelaar is vervaardigd in de kleur wit (RAL9003), en de compacte afmetingen (72 mm breed, 91 mm hoog en 73,5 mm diep) maken hem geschikt voor installatie in verdeelkasten door middel van DIN-railmontage. Bovendien maakt het modulaire ontwerp eenvoudige integratie in bestaande elektrische systemen mogelijk, waarbij een ruimte van 8 modules van elk 9 mm wordt ingenomen.

Extra voordelen:

• Naleving van normen: Voldoet aan de norm EN/IEC 61008-1, wat de veiligheid en efficiëntie volgens internationale normen garandeert.
• Beschermingsgraad: IP20 bij gebruik buitenshuis, verhoogd tot IP40 wanneer geïnstalleerd in een modulaire kast, in overeenstemming met de norm IEC/EN 60529.
• Breed temperatuurbereik: Werkt bij temperaturen van -5 °C tot 60 °C, met een uitgebreid opslagbereik van -40 °C tot 85 °C, wat de prestaties onder extreme omgevingsomstandigheden waarborgt.

De Acti9 iID is ook zeer robuust, met een mechanische weerstand tot 20.000 cycli en een elektrische weerstand tot 10.000 cycli, wat de duurzaamheid en betrouwbaarheid op lange termijn waarborgt. De klemmen ondersteunen een draadsectie tot 35 mm² voor vaste kabels en tot 25 mm² voor flexibele kabels, met een aandraaimoment van 3,5 N.m, wat een veilige en efficiënte verbinding garandeert.

De Schneider Electric Acti9 iID 4P 100A 300mA is een uitstekende keuze voor wie op zoek is naar een efficiënte, veilige en eenvoudig te installeren aardlekschakelaar. Met zijn vermogen om te beschermen tegen aardfouten, gecombineerd met de Visitrip en VisiSafe indicatoren, vergemakkelijkt het onderhoud en verbetert het de elektrische veiligheid in elk type installatie.
